Купить Муфта 16 2SN в Челябинске

Обжимная муфта 16 2SN — стальной фитинг с цинковым покрытием, предназначенный для опрессовки рукавов высокого давления внутренним диаметром 16 мм (5/8″) с двумя металлическими оплётками по стандарту EN 853 2SN. Купить муфту 16 2SN целесообразно при сборке РВД для гидравлических систем, где требуется надёжное соединение ниппеля и рукава методом обжима. Обозначение 2SN расшифровывается как двухоплёточный рукав нормального наружного диаметра (Two-wire braid, Normal), а DN16 указывает на условный проход соединения.

Сфера применения

Фитинг используется при изготовлении и ремонте рукавов высокого давления для гидроприводов строительной и дорожной техники (экскаваторы, погрузчики, бульдозеры, асфальтоукладчики), сельскохозяйственных машин, лесозаготовительного и горнодобывающего оборудования, а также промышленных гидравлических прессов и станков. Муфта применяется в напорных линиях, где транспортируются минеральные масла, водно-гликолевые эмульсии, гидравлические жидкости, вода и воздух при рабочем давлении рукава 2SN DN16 до 32,5 МПа.

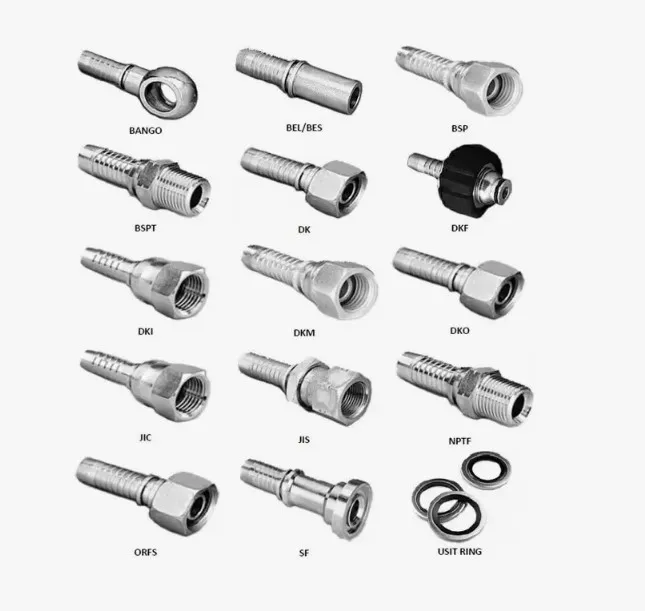

Изделие совместимо с ниппелями для РВД DN16 под рукав типа 2SN различных конфигураций — прямыми и угловыми, с резьбами BSP, JIC, ORFS, METRIC, фланцами SAE и быстроразъёмными соединениями. Это позволяет собирать рукава под любую гидросхему.

Как применяется и монтируется

Сборка выполняется методом опрессовки на обжимном станке. Конец рукава отрезается строго перпендикулярно оси, муфта надевается на рукав до упора без предварительной зачистки наружного слоя (non-skive), затем в рукав вставляется хвостовик ниппеля. Соединение помещается в матрицы обжимного пресса, и муфта обжимается до расчётного диаметра в соответствии с картой опрессовки для конкретной комбинации «рукав + фитинг». После опрессовки проверяется итоговый диаметр обжима и проводится опрессовочное испытание собранного РВД.

Муфта рассчитана на работу в диапазоне −40…+100 °C со средами на основе минеральных масел, воды, воздуха и гидравлических эмульсий; для агрессивных химических сред и пара требуются фитинги из других материалов и с иным покрытием.

Стойкость и условия эксплуатации

Сталь с цинковым покрытием обеспечивает стойкость к атмосферной коррозии и контакту с типовыми гидравлическими жидкостями. Изделие не предназначено для постоянной работы в кислотных и щелочных средах, морской воде, агрессивных химических растворах и при температурах выше указанного диапазона. При эксплуатации на открытом воздухе и в условиях повышенной влажности оцинковка продлевает срок службы соединения.

Как выбрать

• Проверьте соответствие внутреннего диаметра рукава — DN16 (5/8″) и его тип — именно 2SN по EN 853;
• Подбирайте муфту и ниппель одной системы одного производителя — обжимные размеры рассчитаны в паре;
• Сверьтесь с картой опрессовки обжимного станка по диаметру обжима для данной комбинации;
• Учитывайте рабочее давление и среду гидросистемы — для агрессивных условий выбирайте фитинги из нержавеющей стали.

Поставка

Реализация фитингов для РВД ведётся по всей России юридическим лицам и индивидуальным предпринимателям, поставка партиями под производственные и ремонтные нужды. Единица измерения — шт. Оставьте заявку с указанием требуемого количества и типов сопрягаемых ниппелей — менеджер подготовит коммерческое предложение и поможет подобрать комплектные фитинги под ваш типоразмер рукава.
