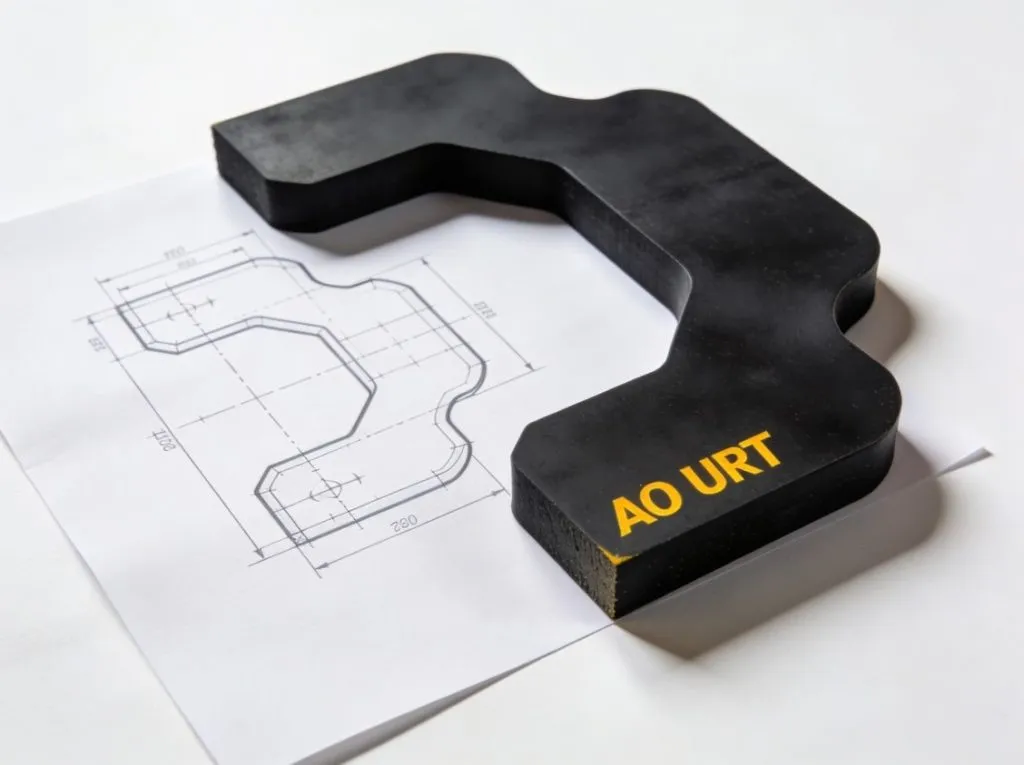

Вырезка прокладок из резины NBR и EPDM на станке с ЧПУ: допуски ±0,1 мм против ручной вырубки

Снабженец привёз пластину NBR толщиной 3 мм на гидравлическую систему и пластину EPDM 4 мм на горячую воду. Слесарь вырезал прокладки балеринкой — на NBR ушёл размер по внутреннему диаметру на 0,4 мм, на EPDM торец «гармошкой» из-за эластичности резины. Ручной нож не держит ±0,1 мм на эластомерах: материал тянется под лезвием, кромка отскакивает, диаметр «уплывает». Ниже разбираем, чем отличаются NBR и EPDM по поведению при резке, какие допуски даёт ЧПУ-резка осциллирующим и ротационным ножом, и почему на партии от 10 штук станок выигрывает у балеринки в десять раз по точности.

NBR и EPDM: разные резины — разные требования к резке

NBR — бутадиен-нитрильный каучук по ГОСТ 7338-90, марка МБС, держит нефтепродукты, масла, бензин в диапазоне от −30 до +100 °C. EPDM — этилен-пропилен-диеновый каучук, работает на горячей воде, паре низкого давления, слабых кислотах и щелочах от −50 до +150 °C; конкретные значения под марку EPDM уточняйте у инженеров АО «УРТ». Эластичность EPDM выше, чем у NBR — материал сильнее тянется под лезвием, ручная вырубка даёт больший увод диаметра.

Поведение резины под ножом

• NBR твёрдостью 60–80 ед. Шор А по ГОСТ 263-75 — режется чисто, держит размер при острой кромке.
• NBR мягкий 40–55 ед. Шор А — тянется под балеринкой, увод диаметра 0,2–0,4 мм.
• EPDM 50–70 ед. Шор А по ГОСТ 263-75 — высокая эластичность, требует жёсткой фиксации листа.
• Тупой нож на любой резине — рваный торец и микротрещины по перемычке.
• СОЖ или мыльный раствор на лезвии — снижают трение и увод материала.

Что требует фланец

На фланцах по ГОСТ 12815-80 поля допусков на прокладку — h15 на наружный диаметр и H15 на внутренний по ГОСТ 15180-86. Для типовой прокладки Ду100 это ±0,3–0,5 мм по диаметру. Ручная вырубка балеринкой даёт ±0,5–1,0 мм, ЧПУ — ±0,1 мм; разница в пять-десять раз определяет, ляжет прокладка в поле допуска или уйдёт в брак.

ЧПУ-резка осциллирующим и ротационным ножом

Под NBR и EPDM на ЧПУ-станке ставят два типа ножей: осциллирующий с амплитудой 1–4 мм и ротационный с круговым лезвием. Осциллирующий держит сложный контур и фигурные внутренние вырезы, ротационный быстрее на простых круглых прокладках. Скорость резания, частота осцилляции и подача считаются под марку резины и толщину листа.

Режимы для NBR и EPDM

• Осциллирующий нож, NBR 3 мм — амплитуда 2 мм, частота 8000 ходов/мин, подача 200–400 мм/мин.
• Осциллирующий нож, EPDM 4 мм — амплитуда 3 мм, частота 8000 ходов/мин, подача 150–300 мм/мин.
• Ротационный нож, NBR 2–4 мм — диаметр лезвия 28 мм, подача 500–800 мм/мин.
• Ротационный нож, EPDM 2–4 мм — диаметр лезвия 28 мм, подача 400–700 мм/мин.
• Глубина прохода — 100 % толщины за один цикл; точные значения под партию уточняйте у инженеров АО «УРТ».

Производство прокладок на ЧПУ в АО «УРТ»

АО «УРТ» режет прокладки из резины, паронита и фторопласта на ножевых и фрезерных станках с ЧПУ, тираж — от 1 шт. без переналадки штампа. Под NBR и EPDM по ГОСТ 7338-90 берём осциллирующий или ротационный нож под толщину и геометрию прокладки. Допуск на наружный и внутренний диаметр держим ±0,1 мм — это уже плотнее полей h15/H15 по ГОСТ 15180-86. Заказ ведём по DXF, чертежу или образцу-эталону; выходной контроль — ШЦ-I по ГОСТ 166-89 и осмотр торца под лупой 10×. Технологические возможности и приём заявок: изготовление РТИ и прокладок на ЧПУ — ural-rti.ru.

Сравнительная таблица: ЧПУ против ручной вырубки

Сводим параметры приёмки прокладок из NBR и EPDM при двух способах изготовления. Цифры — для типовой прокладки Ду100, толщина листа 3 мм по ГОСТ 7338-90.

Этапы ЧПУ-резки прокладок NBR и EPDM

Технология строится как воспроизводимая цепочка от приёмки листа до контроля партии. Каждый шаг закрывает один риск — увод диаметра, рваный торец, разностенность по толщине.

• Принимаем лист NBR или EPDM по ГОСТ 7338-90, проверяем марку, твёрдость по Шор А по ГОСТ 263-75.
• Раскладываем лист на вакуумном столе ЧПУ-станка, фиксируем без перекоса.
• Загружаем DXF или чертёж, проверяем геометрию контура и перемычки.
• Выбираем нож под марку резины и толщину: осциллирующий или ротационный.
• Делаем пробный рез на отрезке 100×100 мм, замеряем диаметр ШЦ-I по ГОСТ 166-89.
• Запускаем партию, контролируем каждую десятую прокладку на разностенность.
• Маркируем партию: марка резины, толщина, Ду, дата, номер плавки листа.

Частые вопросы

Почему ручная вырубка не держит ±0,1 мм даже у опытного слесаря?

Резина тянется под лезвием балеринки, центровая игла «ходит» в листе, диаметр получает увод 0,3–1,0 мм по периметру. На ЧПУ-станке лист фиксируется вакуумным столом, нож двигается по программе без люфта; точность зависит от станка, а не от руки оператора.

Чем NBR отличается от EPDM по применению?

NBR (марка МБС по ГОСТ 7338-90) держит нефтепродукты, масла, бензин до +100 °C. EPDM работает на горячей воде, паре низкого давления, слабых кислотах и щелочах до +150 °C, но разрушается на маслах. Замена одной марки на другую без проверки среды даёт течь за смены.

Что значит маркировка NBR-70 или EPDM-65?

Цифра — твёрдость по Шор А по ГОСТ 263-75. NBR-70 — нитрильный каучук твёрдостью 70 ед. Шор А, EPDM-65 — этилен-пропилен-диеновый твёрдостью 65 ед. Шор А. Под фланец общего назначения чаще берут 60–70 ед. Шор А; точное значение под давление и Ду уточняйте у инженеров АО «УРТ».

Можно ли резать EPDM лазером?

Не рекомендуется. Лазер пережигает каучук, по торцу появляется обугленная корочка с микротрещинами, прокладка теряет эластичность по кромке. EPDM и NBR режем механически — осциллирующим или ротационным ножом ЧПУ.

От какой партии ЧПУ-резка NBR/EPDM выгоднее ручной?

На типовых прокладках от 10 штук одинаковой геометрии ЧПУ выигрывает по часу оператора и проценту брака. На фигурных контурах, нестандартных Ду и ответственных узлах — выгоднее от 1 шт.; точку безубыточности под конкретный заказ уточняйте у инженеров АО «УРТ».
