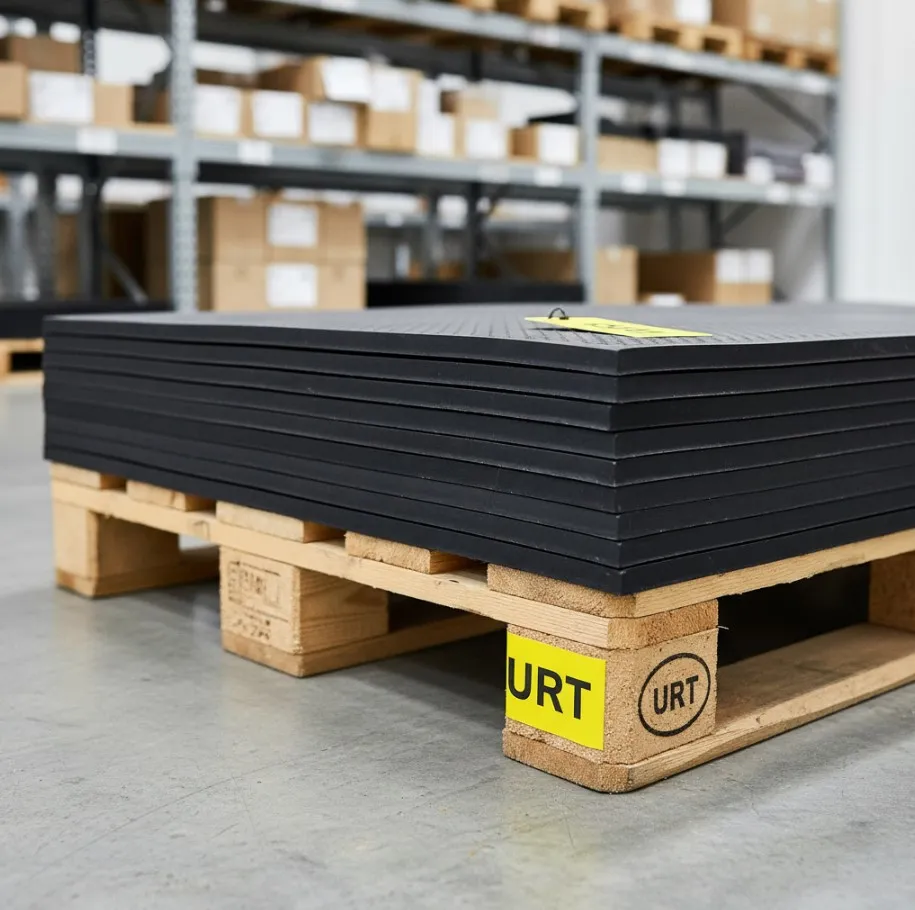

Техпластина 1-го и 2-го класса по ГОСТ 7338-90: в чём разница и как выбрать

При заказе техпластины в спецификации часто стоит просто «ТМКЩ-С, 3 мм» — без указания класса. Поставщик отгружает то, что есть на складе: иногда 1-й класс, иногда 2-й. На первый взгляд листы выглядят одинаково, но класс — это не маркировочная условность, а принципиальное различие в допустимом рабочем давлении, диапазоне толщин и физико-механических показателях. Прокладка 2-го класса в фланцевом соединении под давлением 2 МПа — прямой путь к аварийной разгерметизации.

Что такое класс техпластины по ГОСТ 7338-90

ГОСТ 7338-90 делит все резиновые пластины на два класса по основному функциональному признаку — допустимому рабочему давлению в узле. Это не показатель качества и не сортность: техпластина 2-го класса не хуже 1-го — она просто предназначена для других задач. Класс вместе с видом, типом и маркой полностью определяет область применения пластины (ГОСТ 7338-90).

Ключевые отличия 1-го и 2-го класса

Вид и тип: что стоит после класса в маркировке

Класс — только первый элемент системы обозначения по ГОСТ 7338-90. После него идут вид и тип, которые уточняют конструкцию листа. Вид «Ф» (формовая) означает, что пластина изготовлена методом горячей вулканизации в пресс-форме — это даёт более стабильные допуски на толщину и улучшенные физико-механические показатели. Вид «Н» (неформовая) изготавливается на каландре или в вулканизаторах непрерывного действия — более доступный и массовый метод. Формовая пластина вида Ф существует только в классе 1 (ГОСТ 7338-90).

Тип определяет наличие тканевых прокладок внутри листа. Тип I — чисто резиновая пластина без армирования. Тип II — резинотканевая: между слоями резины вулканизована одна тканевая прокладка, которая ограничивает продольное растяжение и увеличивает стойкость к разрыву при монтаже. Типы III и IV — с двумя и тремя тканевыми слоями соответственно; применяют в узлах с высоким давлением и вибрацией (ГОСТ 7338-90).

Полная расшифровка маркировки: пример

Маркировка «Пластина 1Ф-I-ТМКЩ-С-3 ГОСТ 7338-90» читается так:

• 1 — класс 1 (давление свыше 0,1 МПа)
• Ф — вид: формовая (горячая прессовка в форме)
• I — тип: без тканевых прокладок, чисто резиновая
• ТМКЩ — марка: тепломорозокислотощелочестойкая
• С — степень твёрдости: средняя (50–65 ед. Шор А по ГОСТ 263-75)
• 3 — толщина: 3 мм

Маркировка «Пластина 2Н-II-МБС-М-6 ГОСТ 7338-90» — это класс 2, неформовая, резинотканевая с одним тканевым слоем, маслобензостойкая, мягкая, толщиной 6 мм.

Когда достаточно 2-го класса

Техпластина 2-го класса полностью закрывает широкий спектр задач, где нет давления выше 0,1 МПа. Это настилы рабочих площадок, антивибрационные подкладки под оборудование, защитные прокладки между металлическими поверхностями при транспортировке и хранении, уплотнения крышек атмосферных резервуаров и нагруженные подкладки под пешеходные переходы и пандусы. В этих узлах дополнительные физико-механические показатели класса 1 избыточны, а стоимость класса 2 ниже за счёт более простой технологии изготовления.

Дополнительное преимущество класса 2 — максимальная толщина до 60 мм против 20 мм у класса 1. Толстые листы 30–50 мм для демпферных подкладок под кузнечные прессы и виброизоляторы под фундаменты станков — исключительная область класса 2 (ГОСТ 7338-90).

Как класс влияет на цену

Техпластина 1-го класса дороже 2-го при одинаковых марке, твёрдости и толщине по двум причинам. Первая — более высокие нормированные физико-механические показатели требуют контролируемой рецептуры с увеличенным содержанием каучука и меньшим количеством дешёвых наполнителей. Вторая — формовая пластина класса 1 (вид Ф) производится на прессах поштучно, а не в непрерывном рулоне, что увеличивает трудоёмкость. Разница в цене между классами 1 и 2 при одинаковых прочих параметрах составляет, как правило, 15–30% — уточняйте у инженеров АО «УРТ».

Частые вопросы

Как определить класс пластины, если маркировка на листе стёрлась?

Без документации — только по косвенным признакам: измерить толщину (если более 20 мм — однозначно класс 2), запросить паспорт качества у поставщика или направить образец на испытания по ГОСТ 7338-90. Испытания определят условную прочность, удлинение и остаточную деформацию — по этим показателям класс идентифицируется однозначно. Применять пластину без подтверждённого класса в ответственных уплотнениях под давлением недопустимо.

Можно ли заменить класс 1 на класс 2 в трубопроводном фланце?

Нет. Класс 2 рассчитан на давление до 0,1 МПа. В трубопроводном фланце рабочее давление, как правило, превышает этот порог. Замена приведёт к ускоренному выдавливанию прокладки и потере герметичности при рабочем давлении — даже если геометрия и марка резины совпадают. Обратная замена — класс 2 на класс 1 — допустима по давлению, но нужно проверить диапазон толщин: класс 1 не выпускается толще 20 мм.

Техпластина в рулоне — это обязательно класс 2?

Нет. Рулонная форма выпуска соответствует виду «Н» (неформовая), но неформовые пластины существуют в обоих классах. Класс 1 вида Н (маркировка «1Н») — полноценная пластина под давление до 10 МПа, выпускаемая в рулоне. Класс 1 вида Ф (формовая) — только в листах. Рулонный формат сам по себе не означает класс 2: всегда смотрите на полную маркировку (ГОСТ 7338-90).

Что важнее при выборе — класс или марка?

Оба параметра одинаково обязательны и независимы друг от друга. Марка (ТМКЩ, МБС) определяет химическую стойкость к рабочей среде. Класс определяет допустимое рабочее давление. Ошибка в марке — разрушение прокладки от химического воздействия; ошибка в классе — выдавливание прокладки давлением. Оба сценария дают негерметичный стык.
