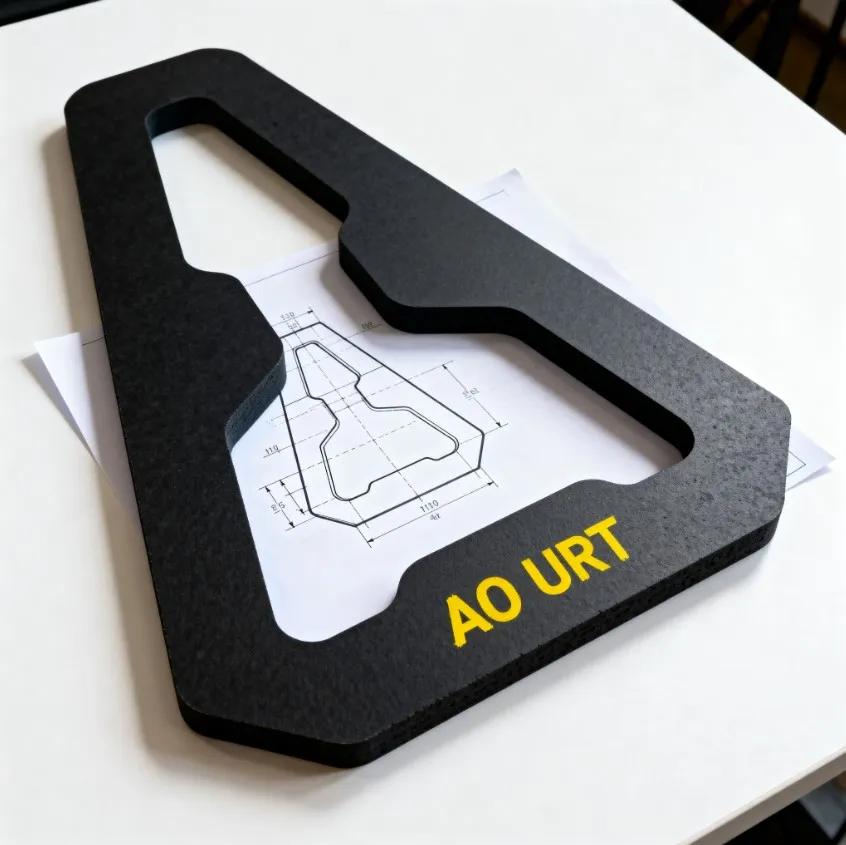

Калькуляция себестоимости прокладки: ЧПУ-резка против цеховой вырубки для партии от 10 штук

Главный механик ставит задачу: «нужно 25 прокладок на фланцы Ду80, давление 4,0 МПа, паронит ПОН-Б по ГОСТ 481-80». Снабженец выбирает: отдать слесарю с балеринкой за час работы или заказать партию на ЧПУ. Решение чаще принимают «по интуиции» — а потом удивляются перерасходу бюджета цеха. Ниже разбираем калькуляцию одной прокладки по статьям: материал, час оператора, амортизация оснастки, брак, простой оборудования. Считаем точку безубыточности и показываем, при каком объёме партии цеховая вырубка проигрывает ЧПУ-резке экономически, а не только технически.

Из чего состоит себестоимость одной прокладки

Калькуляцию строим по пяти статьям, не одной. «Стоимость обрезка листа» — это лишь верхушка айсберга, реальная цена прокладки включает труд, оснастку, брак и риск простоя оборудования. Без полной калькуляции цех годами теряет деньги, считая самоделку «бесплатной».

Статьи затрат

• Материал — лист паронита ПОН-Б по ГОСТ 481-80, фторопласт Ф-4 по ГОСТ 10007-80 или резина ТМКЩ по ГОСТ 7338-90.
• Час оператора — слесарь, токарь или оператор ЧПУ с учётом квалификации и налогов.
• Амортизация оснастки — балеринка и просечка, штамп, фреза, нож ЧПУ-станка.
• Брак — процент негодных прокладок по торцу, разностенности, отклонению диаметров от полей h15/H15 по ГОСТ 15180-86.
• Простой оборудования — стоимость часа простоя линии при течи фланца из-за дефектной прокладки.

Что упускает «бытовая» калькуляция

Расчёт «лист стоит N рублей, прокладок выходит M штук, цена одной — N/M» игнорирует 60–80 % реальных затрат. Без учёта брака, амортизации балеринки и часа слесаря по фактической ставке самоделка кажется в 3–5 раз дешевле ЧПУ-резки. На партии от 10 штук эта иллюзия рассыпается при первом же повторном простое.

Расчётный пример: прокладка Ду80 из паронита ПОН-Б

Возьмём типовую задачу: прокладка фланцевая Ду80 по ГОСТ 15180-86, паронит ПОН-Б толщиной 2,0 мм по ГОСТ 481-80, партия 25 штук. Сравним два сценария — цеховая вырубка балеринкой и просечкой против ЧПУ-резки осциллирующим ножом.

Цеховая вырубка

• Материал — расход листа с учётом раскроя 1,3× от площади прокладки.
• Час слесаря — норма 6–8 минут на прокладку при ручной вырубке.
• Амортизация балеринки и просечки — 2–3 % от стоимости инструмента на партию.
• Брак — 15–25 % партии уходит в отход по разностенности или рваному торцу.
• Риск простоя — высокий: одна течь фланца перекрывает экономию на партии.

ЧПУ-резка АО «УРТ»

• Материал — расход листа с учётом раскроя 1,1× от площади прокладки.
• Час оператора ЧПУ — норма 1,5–2 минуты на прокладку при серии от 10 шт.
• Амортизация ножа — 0,5–1 % от стоимости инструмента на партию.
• Брак — 1–3 % партии при контроле ШЦ-I по ГОСТ 166-89.
• Риск простоя — низкий: допуски h15/H15 по ГОСТ 15180-86, повторяемость партии.

Производство прокладок на ЧПУ в АО «УРТ»

АО «УРТ» режет прокладки из резины, паронита и фторопласта на ножевых и фрезерных станках с ЧПУ, тираж — от 1 шт. без переналадки штампа. Под паронит ПОН-Б и ПА по ГОСТ 481-80 берём осциллирующий нож, под резину ТМКЩ по ГОСТ 7338-90 — ротационный, под фторопласт Ф-4 по ГОСТ 10007-80 — твердосплавный нож с подачей под хладотекучесть PTFE. Партию считаем под заказ заказчика — снабженец получает калькуляцию по статьям до запуска в работу. Заказ ведём по DXF, чертежу или образцу-эталону; выходной контроль — ШЦ-I по ГОСТ 166-89 и осмотр торца под лупой 10×. Технологические возможности и приём заявок: изготовление РТИ и прокладок на ЧПУ — ural-rti.ru.

Сравнительная таблица себестоимости

Сводим статьи затрат в относительных единицах (у.е.) на одну прокладку Ду80 из паронита ПОН-Б толщиной 2,0 мм по ГОСТ 481-80, партия 25 штук. Абсолютные цифры под конкретный материал, тариф оператора и регион уточняйте у инженеров АО «УРТ».

Точка безубыточности

Точка безубыточности — это объём партии, при котором ЧПУ-резка сравнивается по себестоимости с цеховой вырубкой. На прокладках Ду50–Ду150 из паронита ПОН-Б по ГОСТ 481-80 эта точка ложится в диапазон 8–12 штук одинаковой геометрии. От 10 штук ЧПУ выигрывает по часу оператора и проценту брака; от 20 штук разрыв удваивается.

Когда ЧПУ выигрывает уже на одной штуке

• Нестандартный фланец без аналога в каталоге — DXF режется без оснастки.
• Фторопласт Ф-4 по ГОСТ 10007-80 — балеринка крошит PTFE, ЧПУ даёт чистый торец.
• Армированный паронит ПА по ГОСТ 481-80 — ручной нож рвёт металлическую вставку.
• Ответственный фланец на пар свыше +400 °C — допуски h15/H15 по ГОСТ 15180-86 ручкой не выдержать.
• Серийная замена в плановом ремонте — повторяемость партии важнее стоимости штуки.

Частые вопросы

Почему час слесаря дороже часа оператора ЧПУ на штуку?

Оператор ЧПУ ведёт партию параллельно: пока станок режет, мастер готовит DXF следующего заказа. Слесарь с балеринкой работает последовательно — одна прокладка, один цикл. На партии 25 штук разница по часу на единицу продукции выходит трёх-четырёхкратной; точную ставку под регион уточняйте у инженеров АО «УРТ».

Что значит «брак 15–25 %» при цеховой вырубке?

Это доля прокладок, которые не проходят контроль ШЦ-I по ГОСТ 166-89 и поля допусков h15/H15 по ГОСТ 15180-86: разностенность, рваный торец, перекос отверстий под шпильки. На ЧПУ-резке этот процент падает до 1–3 % за счёт повторяемости станка.

Почему стоимость простоя оборудования не включают в калькуляцию обычно?

Её сложно разнести на одну прокладку — простой случается раз в год, а прокладок цех ставит сотни. Но статистика показывает, что одна течь фланца на паре по ГОСТ 481-80 перекрывает годовую экономию от самодельных прокладок. Эту статью считаем как риск, а не как фиксированный расход.

От какой партии заказывать на ЧПУ выгоднее?

От 10 штук одинаковой геометрии — на типовых паронитовых прокладках по ГОСТ 481-80. Для фторопласта Ф-4 по ГОСТ 10007-80 и армированного ПА — выгоднее от 1 шт., потому что ручная вырубка этих материалов даёт неприемлемый брак. Точку безубыточности под конкретный заказ уточняйте у инженеров АО «УРТ».

Можно ли совместить: типовые делать самим, нестандартные — на ЧПУ?

Можно и нужно. Типовые прокладки на воду до 1,6 МПа и температуру до +200 °C по ГОСТ 481-80 цех режет балеринкой при разовой замене. Серию от 10 штук, ответственные фланцы и нестандартные контуры заказывают на ЧПУ; разделение задач даёт оптимум по бюджету и ресурсу соединений.
