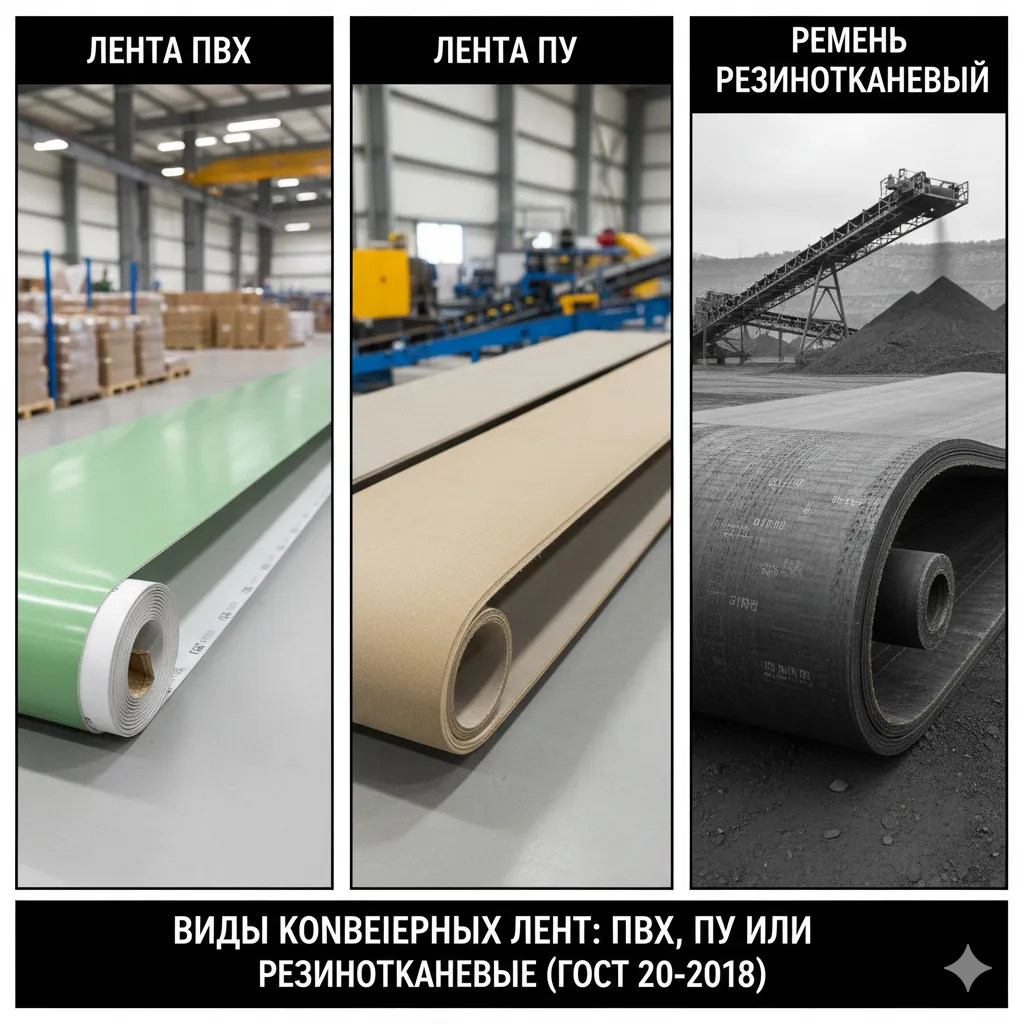

Виды конвейерных лент: ПВХ, ПУ или резинотканевые (ГОСТ 20-2018).

На рынке три основных типа конвейерных лент: резинотканевые (ГОСТ 20-2018), из ПВХ и из полиуретана. Каждый закрывает свой круг задач. Ошибка в выборе — это либо переплата, либо простой конвейера через пару месяцев. Разберём конструкцию, характеристики и область применения каждого типа.

Резинотканевые ленты (ГОСТ 20-2018)

Это классика промышленных конвейеров. Лента состоит из тягового каркаса (несколько слоёв синтетической ткани) и наружных резиновых обкладок — рабочей и нерабочей. Слои соединены вулканизацией.

Классификация по ГОСТ 20-2018

Стандарт делит ленты на 4 типа по условиям эксплуатации:

• Тип 1 (подтипы 1.1 и 1.2) — для тяжёлых и очень тяжёлых условий. Транспортировка крупнокусковых абразивных материалов: руда, щебень, уголь. Ткани каркаса — ЕР-400, ТК-200, ТК-300. Ресурс — до 79 месяцев в штатных условиях.
• Тип 2 — средние условия. Мелкокусковые и сыпучие грузы. Ткани каркаса — ТК-100, ТК-200. Включает теплостойкие (2Т1, 2Т2, 2Т3), морозостойкие (2М) и шахтовые (2Ш) исполнения.
• Тип 3 — лёгкие условия. Мелкая фракция, штучные грузы.
• Тип 4 — пищевые. Обкладки из резины класса П, допущенной к контакту с продуктами.

По виду ленты делятся на: общего назначения, морозостойкие (до −45…−60 °С), теплостойкие (до +150…+200 °С), трудновоспламеняющиеся и пищевые.

Как читать маркировку

Пример: Лента 1.1-1600-4-ЕР-400-8-2-А ГОСТ 20-2018. Здесь 1.1 — тип/подтип (очень тяжёлые условия), 1600 — ширина в мм, 4 — число тканевых прокладок, ЕР-400 — марка ткани каркаса, 8 — толщина рабочей обкладки в мм, 2 — толщина нерабочей обкладки, А — класс резины.

Где применяются

Горнодобыча, металлургия, строительство, сельское хозяйство (зернотоки, элеваторы), угольная промышленность. Везде, где нужно перемещать тяжёлые сыпучие и кусковые грузы на большие расстояния — от десятков метров до нескольких километров.

Ленты из ПВХ

Конвейерные ленты из поливинилхлорида — наиболее популярный вариант среди синтетических лент. Конструкция: один или несколько слоёв ПВХ-покрытия на тканевом каркасе (полиэстер, хлопок, полиамид). Тоньше и легче резинотканевых.

Характеристики

• Рабочая температура: от −10 до +80 °С (специальные марки до +100 °С).
• Устойчивость к маслам, жирам, слабым кислотам и щелочам.
• Возможность получения пищевого допуска (FDA, ЕС 1935/2004).
• Толщина: от 1 до 6 мм (чаще 1,5–4 мм).
• Поверхность: гладкая, матовая, рифлёная, вафельная — под разные задачи.
• Стыковка: термосварка, механические соединители.

Где применяются

Пищевая промышленность (мойка, сортировка, упаковка), логистика, лёгкая промышленность, фармацевтика. Подходят для штучных грузов и сыпучих продуктов с мелкой фракцией. Не подходят для абразивных материалов и высоких температур.

Ленты из полиуретана (ПУ)

Полиуретановые ленты — следующая ступень после ПВХ. Конструкция аналогична: ПУ-покрытие на тканевом каркасе. Но свойства полиуретана существенно превосходят ПВХ по ряду параметров.

Характеристики

• Рабочая температура: от −30 до +80 °С (кратковременно до +110 °С).
• Твёрдость: 85–92 единицы по Шору А (ПВХ — 70–85). Выше твёрдость — выше стойкость к порезам и проколам.
• Износостойкость (истирание): в 2–3 раза выше, чем у ПВХ.
• Устойчивость к растительным и минеральным маслам, жирам, растворителям — лучше, чем у ПВХ.
• Гигиеничность: на поверхности ПУ медленнее размножаются бактерии, лента легче моется агрессивными средствами.
• Высокая упругость: быстро восстанавливает форму после деформации.
• Работает на ножевых разворотах (минимальный диаметр вала меньше, чем у ПВХ).

Где применяются

Кондитерское и хлебопекарное производство, мясо- и рыбопереработка, табачная промышленность, транспортировка мелких деталей на точных сборочных конвейерах. Оптимальный выбор там, где требуется одновременно высокая износостойкость, пищевой допуск и стойкость к мойке химией.

Сравнительная таблица

Как выбрать: три вопроса

Выбор типа ленты определяется тремя факторами.

Что перевозим? Крупный абразивный груз (щебень, руда, уголь) — однозначно резинотканевая по ГОСТ 20-2018, тип 1 или 2. Пищевые продукты без масла — ПВХ. Пищевые продукты с жирами, маслами, агрессивной мойкой — полиуретан.

При какой температуре? Если ниже −10 °С — ПВХ отпадает. Если выше +80 °С — только резинотканевая с теплостойкой обкладкой (класс Т-1, Т-2, Т-3).

Какой конвейер? Длинный наклонный с тяжёлой нагрузкой — резинотканевая. Компактный горизонтальный с малыми барабанами — ПВХ или ПУ. Нужен ножевой разворот — только ПУ.

Не существует «лучшего» типа ленты. Есть правильно подобранный — под конкретный груз, конвейер и температуру.
