В каталогах рядом с привычными клиновыми ремнями SPZ и SPA стоят их «близнецы» — XPZ и XPA. Те же размеры сечения, те же шкивы, но на внутренней стороне — формованные зубья. Цена выше в 1,5–2 раза. Возникает вопрос: за что переплата и окупается ли она?
Разберём конструктивные отличия, реальные эксплуатационные преимущества и ограничения ремней с фасонным зубом. Без маркетинга — только инженерные факты.
Что такое фасонный зуб и зачем он нужен
Ремень с фасонным зубом (обозначение XPZ, XPA, XPB, XPC) — это узкоклиновой ремень с открытыми (резаными) боковыми гранями и формованными поперечными зубьями на внутренней поверхности. Зубья не входят в зацепление со шкивом — это не синхронный ремень. Передача мощности идёт трением боковых граней, как у обычного клинового ремня.
Зубья решают другую задачу: они увеличивают гибкость ремня в поперечном направлении. Гладкий ремень при огибании шкива малого диаметра испытывает сильные напряжения сжатия на внутренней стороне. Материал перегревается, трескается, разрушается. Зубья «разбивают» монолитный слой сжатия на сегменты — каждый зуб работает как отдельный шарнир. Результат: ремень легче огибает шкив, меньше нагревается, служит дольше.
Для изготовления ремней XP-серии используются резиновые смеси на основе EPDM — этилен-пропилен-диенового каучука. Этот материал устойчив к озону, ультрафиолету, перепадам температур и обеспечивает стабильность формы зуба на протяжении всего ресурса.

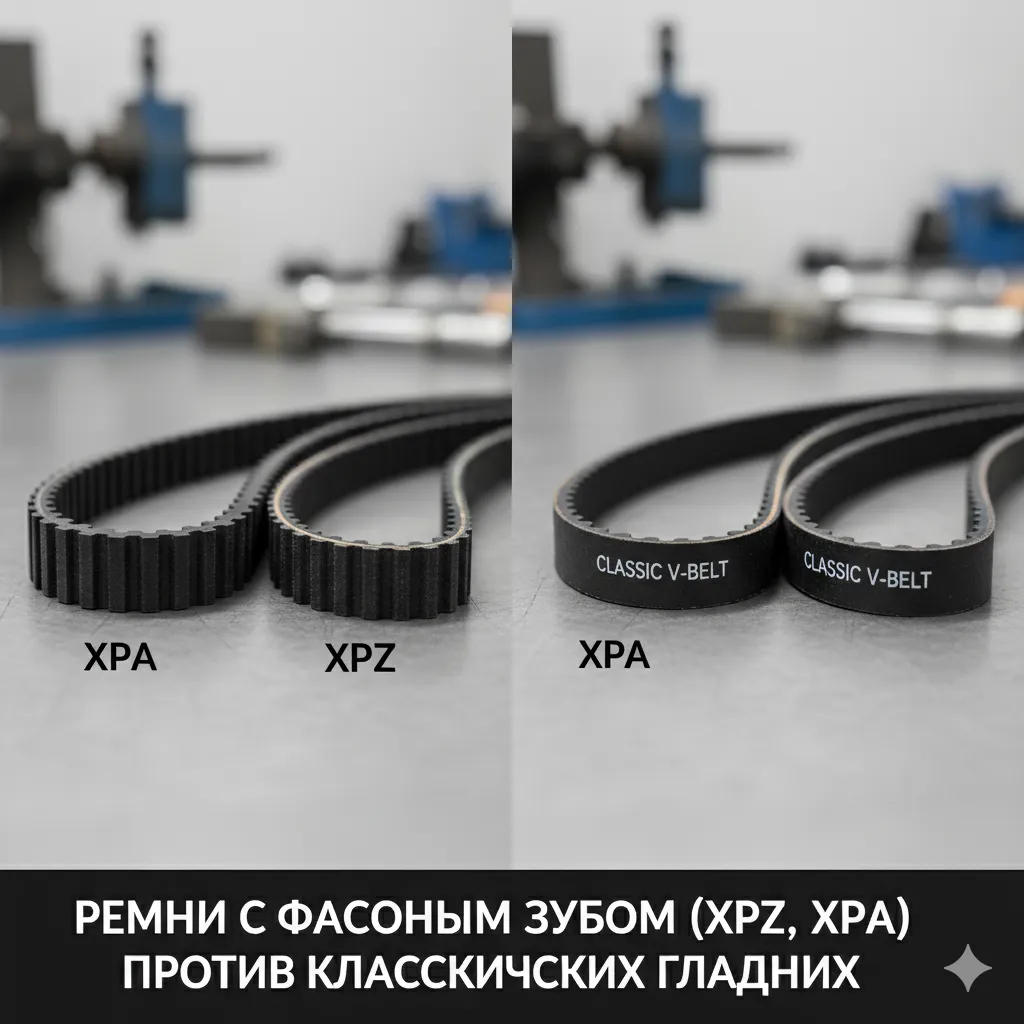

Сравнение: гладкий SP vs зубчатый XP
| Параметр | SPZ / SPA / SPB / SPC (гладкие) | XPZ / XPA / XPB / XPC (с фасонным зубом) |
|---|---|---|
| Конструкция внутренней стороны | Гладкая, обёрнутая тканью | Формованные зубья, открытые грани |
| Размеры сечения | W×T: 9,7×8 / 12,7×10 / 16,3×13 / 22×18 мм | Те же: 9,7×8 / 12,7×10 / 16,3×13 / 22×18 мм |
| Угол клина | 40° | 40° |
| Совместимость со шкивами | Шкивы по DIN 7753 / ISO 4184 | Те же шкивы — полная совместимость |
| Мин. диаметр шкива | SPZ — 63 мм, SPA — 100 мм, SPB — 140 мм | XPZ — 50 мм, XPA — 90 мм, XPB — 112 мм |
| Передаваемая мощность | Базовая | На 15–30% выше при тех же габаритах |
| КПД | 94–96% | До 98% |
| Температурный диапазон | от −30 до +70 °С | от −40 до +80…100 °С (EPDM) |
| Ресурс | Базовый | В 1,5–2 раза выше при равных условиях |
| Стоимость | 1× | 1,5–2× |
| Макс. длина (серийная) | До 10 000 мм и более | До 6 000 мм (ограничение технологии) |
| Стандарт | DIN 7753, ISO 4184 | DIN 7753, ISO 4184 |
Ключевой момент: XPZ ставится на те же шкивы, что и SPZ. XPA — на те же, что SPA. Замена не требует переделки привода.
Асботехнические изделия
Инженерные пластики
Кольца и манжеты
Конвейерные ленты
Подшипники
Приводные ремни
Резиновые покрытия
Резиновые смеси и клеи
Рукава высокого давления
Рукава и шланги
Соединения и хомуты
Технические пластины
Шнуры и профили
Когда переход на XP-ремень оправдан
Ремни с фасонным зубом дают реальную отдачу в определённых условиях. Переход на XP-серию имеет смысл, если:
- Привод работает со шкивами малого диаметра. Чем меньше шкив — тем сильнее изгиб ремня и тем быстрее изнашивается гладкий ремень. XP-версия выдерживает радиусы, при которых гладкий аналог разрушается за сезон.
- Высокие скорости ремня (свыше 25–30 м/с). Фасонный зуб снижает теплообразование, что критично на высоких оборотах.
- Пульсирующие и ударные нагрузки. Компрессоры, дробилки, камнеобрабатывающие станки, сельхозтехника — любое оборудование с рывками.
- Требуется сократить количество ремней в приводе. Один XPZ передаёт на 15% больше мощности, чем один SPZ. В ряде случаев это позволяет уменьшить комплект с 4 до 3 ремней.
- Стоимость простоя высокая. Если замена ремня — это остановка производственной линии на полсмены, экономия на ресурсе XP-ремня перевешивает разницу в цене.
Когда XP-ремень не нужен
Нет смысла переплачивать, если:
- Привод работает в лёгком режиме (вентиляция, насосы малой мощности) с крупными шкивами и невысокими скоростями. Гладкий SP отработает штатный ресурс без проблем.
- Ремень используется как элемент сцепления (включение/выключение привода натяжением). Зубчатая поверхность плохо работает при обратном прогибе через прижимной ролик.
- Нужна длина свыше 6 метров. Серийный выпуск зубчатых ремней ограничен технологически — длинные ремни проще найти в гладком исполнении.
Соответствие профилей и маркировка
| Зубчатый (XP) | Гладкий аналог (SP) | Классический (ГОСТ) | Американский аналог (RMA) | Автомобильный аналог |
|---|---|---|---|---|
| XPZ | SPZ | УО (8,5×8) | 3VX | AVX10 |
| XPA | SPA | УА (11×10) | — | AVX13 |
| XPB | SPB | УБ (14×13) | 5VX | — |
| XPC | SPC | УВ (19×18) | 8VX | — |
Маркировка: XPA-1232, где XPA — профиль с фасонным зубом, 1232 — расчётная длина в мм. У некоторых производителей встречается обозначение SPAX — это тот же XPA.
Все профили серии XP соответствуют DIN 7753 часть 1 и ISO 4184. Шкивы подбираются по тем же стандартам, что и для SP-серии.
Практические рекомендации по замене
При переходе с гладкого ремня на зубчатый:
- Проверьте состояние канавок шкивов. Изношенные шкивы с полированными стенками и увеличенной шириной канавки снижают эффект от замены. Новый ремень на старом шкиве — половина результата.
- Измерьте расчётную длину старого ремня. У XP-ремня длина указывается аналогично: Lp — расчётная (по линии корда). Совпадение должно быть точным, допуски те же, что и для SP.
- Не смешивайте в одном комплекте. Если на шкиву работают несколько ремней — все должны быть одного типа. Комбинация SP + XP в одной передаче недопустима из-за разницы в гибкости и длине.
- Натяжение. Для XP-ремней допустимо чуть меньшее начальное натяжение, чем для гладких, за счёт лучшего сцепления открытых граней. Но ориентироваться нужно на рекомендации производителя конкретного ремня.
