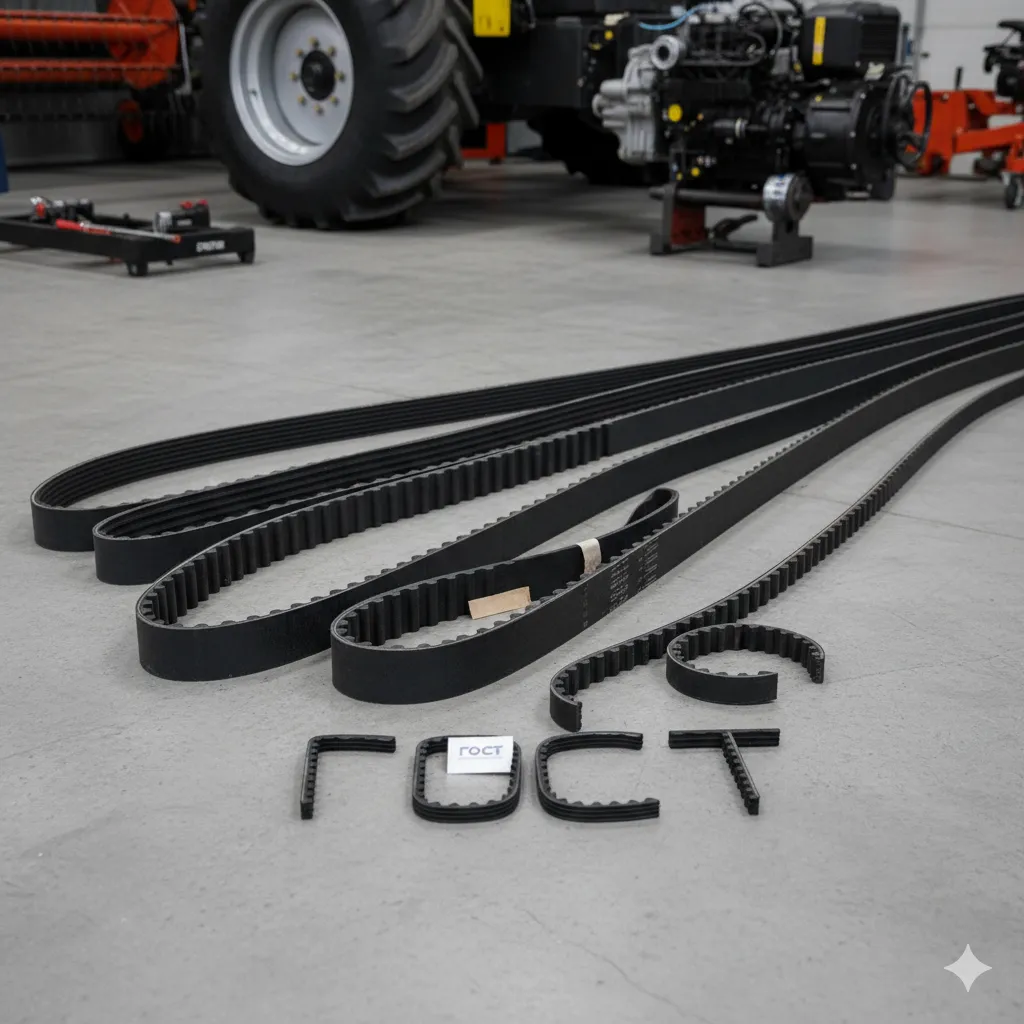

Вариаторные ремни для сельхозтехники и комбайнов: особенности ГОСТ.

Вариатор на комбайне — узел, который работает в экстремальных условиях: пыль, жара, ударные нагрузки, постоянные изменения скорости. Вариаторный ремень обеспечивает бесступенчатую регулировку оборотов молотильного барабана, мотовила, привода ходовой части. При обрыве ремня комбайн останавливается — и каждый час простоя в сезон уборки стоит дорого.

В этой статье разбираемся, какие стандарты регулируют вариаторные ремни для сельхозмашин, чем они отличаются от промышленных, как правильно читать маркировку и не ошибиться при подборе.

Два ГОСТа — две задачи

Вариаторные ремни в России выпускаются по двум основным стандартам. Путать их нельзя — ремни не взаимозаменяемы.

ГОСТ 24848.1-81 (части 1, 2, 3) — клиновые вариаторные ремни для промышленного оборудования. Предназначены для станков, редукторов, приводов с регулировкой числа оборотов. Профили: В16, В20, В25, В32, В40, В50. Угол клина — 34±1°. Рабочая температура: от −30 до +60 °С.

ГОСТ 26379-84 — клиновые широкие ремни для вариаторов сельскохозяйственных машин. Это отдельный стандарт, разработанный под специфику комбайнов и уборочной техники. Профили: СВ-25, СВ-32, СВ-38, СВ-45, СВ-50, а также сечения для эксплуатируемой техники — 28×16, 38×18, 40×20, 45×22, 68×24. Угол клина — 34° или 40° в зависимости от сечения.

Зарубежный аналог — DIN 7719 / ISO 1604. Ключевое отличие: по ГОСТ длину и сечение ремней измеряют в свободном состоянии, по DIN — под натяжением. При подборе импортных аналогов это нужно учитывать.

Конструкция: что внутри вариаторного ремня

Вариаторный ремень шире обычного клинового. Он работает между подвижными дисками шкива: при сведении дисков ремень выжимается наружу (на больший диаметр), при разведении — опускается внутрь. Так меняется передаточное отношение.

Конструкция — слоёная:

• Несущий слой (корд) — кордшнур (маркировка «Ш») или кордная ткань (маркировка «Т»). Кордшнуровые ремни более гибкие, тканевые — жёстче и дешевле.
• Слой растяжения — резина, работающая на внешнем радиусе изгиба.
• Слой сжатия — резина на внутреннем радиусе. Может быть гладким или с зубьями (формованными или нарезными). Зубья повышают гибкость при огибании шкивов малого диаметра.
• Обёрточная ткань — внешняя защита от истирания и воздействия среды.

Все слои соединены вулканизацией в единое изделие.

Профили и размеры по ГОСТ 26379-84

Важно: сечения 28×16, 38×18, 40×20, 45×22, 68×24 по ГОСТ 26379-84 предназначены для техники, уже находящейся в эксплуатации. Для проектирования новых передач стандарт рекомендует использовать профили серии СВ.

Как читать маркировку

Пример: Ремень СВ-25-1000 Ш ГОСТ 26379-84

Здесь СВ-25 — профиль сечения, 1000 — расчётная длина в мм, Ш — кордшнуровой несущий слой. Если вместо «Ш» стоит «Т» — корд тканевый.

Для зубчатых вариаторных ремней: Ремень зубчатый СВ-25-1000 Ш ГОСТ 26379-84.

Для ремней старых сечений: Ремень 45×22-4000 Т ГОСТ 26379-84 — сечение 45×22, длина 4000 мм, тканевый корд.

Полная маркировка на самом ремне включает товарный знак изготовителя, параметры сечения, длину, тип корда, дату изготовления (квартал и год), номер группы по отклонению длины и сорт.

Особенности эксплуатации на комбайнах

Вариаторные ремни для сельхозтехники работают жёстче, чем промышленные. ГОСТ 26379-84 прямо указывает на специальные требования:

• Ремни привода ходовой части комбайнов нужно подтягивать через 1 час после установки. Далее — проверка натяжения каждые 24 часа работы, либо использование автоматического натяжителя.
• Ремни устанавливаются на шкивы вручную, без инструментов. Если ремень не садится — он подобран неправильно по длине или сечению.
• При выходе из строя одного ремня из комплекта — снимается весь комплект. Работа нового ремня с изношенными недопустима из-за разницы в длине.
• Гарантийный срок хранения — 3 года с даты изготовления. Дата указана на маркировке (квартал и год).
• Рабочая температура: от −30 до +60 °С. Для тропического климата — отдельное исполнение по ГОСТ 15152.

Применяемость: какой ремень на какой комбайн

Данные приведены для ориентации. Перед заказом обязательно сверяйте с каталогом запчастей конкретной модификации.

Гладкий или зубчатый: что выбрать

По ГОСТ 26379-84 вариаторные ремни выпускаются в двух исполнениях: гладкие и с зубьями на внутренней стороне (слой сжатия).

Зубчатый вариаторный ремень предпочтительнее для приводов с малым диаметром шкива — зубья увеличивают гибкость ремня и снижают нагрев при изгибе. Гладкий — проще в изготовлении, дешевле, но ограничен по минимальному радиусу огибания.

На практике для привода ходовой части комбайнов (сечение 45×22, длина 4000 мм) чаще используют зубчатые ремни, для вариаторов жатки и мотовила — гладкие.
