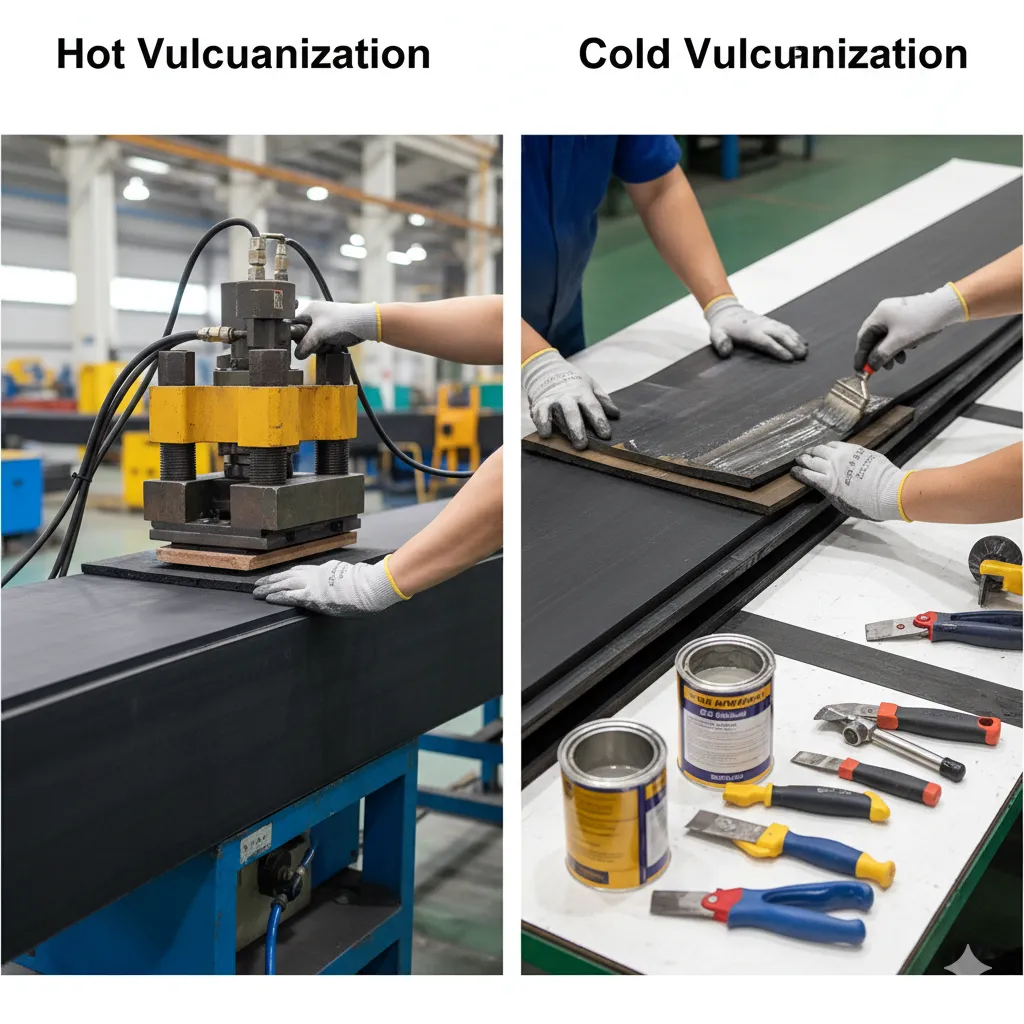

Как правильно склеить (состыковать) конвейерную ленту: горячая и холодная вулканизация.

Конвейерная лента поставляется отрезком конечной длины. Чтобы она заработала на конвейере, концы нужно соединить в кольцо. От качества этого соединения зависит ресурс всей ленты: плохой стык разрушается первым, останавливая конвейер и производство.

Три основных метода стыковки: горячая вулканизация, холодная вулканизация и механическое соединение. В этой статье разбираем первые два — как наиболее надёжные.

Горячая вулканизация: максимальная прочность

Горячая вулканизация — соединение концов ленты под воздействием температуры и давления с помощью вулканизационного пресса. По сути, это тот же процесс, которым лента изготавливается на заводе. Результат — однородный стык, практически не отличимый от цельного полотна.

Прочность и ресурс

Прочность стыка — до 90–95% от прочности самой ленты. Срок службы стыка равен сроку службы ленты при соблюдении технологии. Это единственный метод, пригодный для теплостойких и тросовых лент.

Технология (этапы)

Подготовка концов ленты включает разметку, послойную разделку (раскрой ступенями), шерохование поверхностей и обезжиривание. Длина ступени зависит от числа прокладок и ширины ленты — данные берут из таблиц производителя.

Далее на подготовленные поверхности наносят клей и прокладывают обкладочную невулканизированную резину. Концы совмещают, устанавливают вулканизационный пресс и запускают цикл:

• Разогрев пресса до 145–160 °С (точная температура — по рекомендации производителя резиновой смеси).
• Выдержка под давлением и температурой. Расчёт: примерно 2 минуты на 1 мм толщины ленты (для ленты 10 мм — около 20–30 минут).
• Охлаждение пресса до 60–80 °С без снятия давления. Длительность — 20–30 минут.
• Выдержка стыка без нагрузки не менее 4 часов.

Условия проведения работ

• Температура окружающей среды — не ниже +10…+15 °С. Перед стыковкой ленту рекомендуется выдержать не менее 24 часов при температуре не ниже +15 °С.
• Работы можно проводить при запылённости и на открытом воздухе — пыль не критична, так как стык находится под давлением пресса.
• Необходимо профессиональное оборудование: вулканизационный пресс (стационарный или мобильный), инструмент для разделки, невулканизированная резина, клей.

Когда применять

Горячая вулканизация — основной метод для резинотканевых лент по ГОСТ 20-2018 типов 1 и 2, работающих в тяжёлых и средних условиях. Обязательна для теплостойких (2Т1, 2Т2, 2Т3) и трудновоспламеняющихся (1.2Ш) лент. Единственный вариант для тросовых конвейерных лент.

Холодная вулканизация: быстрее и дешевле

Холодная вулканизация — склеивание концов ленты двухкомпонентным клеем (например, Rema TIP TOP SC 4000 или аналоги), который полимеризуется при комнатной температуре. Пресс не нужен.

Прочность и ресурс

Прочность стыка — около 70% от прочности ленты. Это меньше, чем при горячей вулканизации, но достаточно для лент, работающих в лёгких и средних условиях.

Технология (этапы)

Подготовка концов аналогична горячей вулканизации: разметка, послойная разделка ступенями, шерохование, обезжиривание. Разделанные поверхности дважды промазывают клеем с промежуточной просушкой каждого слоя (15–30 минут при +20 °С). После нанесения отвердителя концы совмещают и прикатывают роликом от центра к краям, выдавливая воздух.

• Время полимеризации клея: от 2 до 24 часов в зависимости от температуры воздуха и марки клея.
• При +20…+25 °С — запуск конвейера возможен через 2–4 часа.
• При +5…+10 °С — выдержка увеличивается до 12–24 часов.

Условия проведения работ

• Температура воздуха — не ниже +5 °С (оптимально +15…+25 °С). Стыковка при температуре ниже точки росы запрещена.
• Влажность и запылённость — критичны. При сильной запылённости качество склейки падает. Рекомендуется ставить палатку и использовать тепловентилятор в полевых условиях.
• Оборудование: ручной и шлифовальный инструмент, клей, отвердитель, растворитель, прикаточный ролик. Вулканизационный пресс не требуется.

Когда применять

Ленты общего назначения и морозостойкие (типы 2, 3, 4 по ГОСТ 20-2018) в лёгких и средних условиях. Ремонт в полевых условиях, когда доставка пресса невозможна или экономически нецелесообразна. Стыковка синтетических лент (ПВХ, ПУ) — для них горячая вулканизация не применяется.

Сравнительная таблица методов

Типичные ошибки при стыковке

Стык разрушается раньше времени не потому, что метод плохой, а потому что нарушена технология. Вот что чаще всего делают неправильно:

• Недостаточная разделка ступеней. Слишком короткая ступень — малая площадь склейки — стык расходится.
• Влажные концы ленты. Вода в стыке — гарантированное расслоение. Перед работой концы обязательно просушить.
• Просроченный клей. Срок годности двухкомпонентного клея — 6–12 месяцев. Просроченный клей не полимеризуется до рабочей прочности. Дата выпуска указана на банке.
• Неправильная температура пресса. Перегрев (выше 170 °С) разрушает резину. Недогрев — клей не сшивается, стык остаётся сырым.
• Раннее снятие давления. При горячей вулканизации давление снимают только после охлаждения пресса до 60–80 °С. Иначе стык вздувается.
• Запуск конвейера без выдержки. Холодная вулканизация требует времени на полимеризацию. Запуск через 30 минут вместо положенных 4 часов — и стык разрушится в первую смену.

Что выбрать

Если стоит задача максимальной надёжности и ленту не нужно снимать с конвейера — горячая вулканизация. Если нет пресса, условия полевые, лента работает в лёгком режиме — холодная. Механическое соединение — только как временная мера или для лент, которые часто разъединяют (например, при замене секций).
