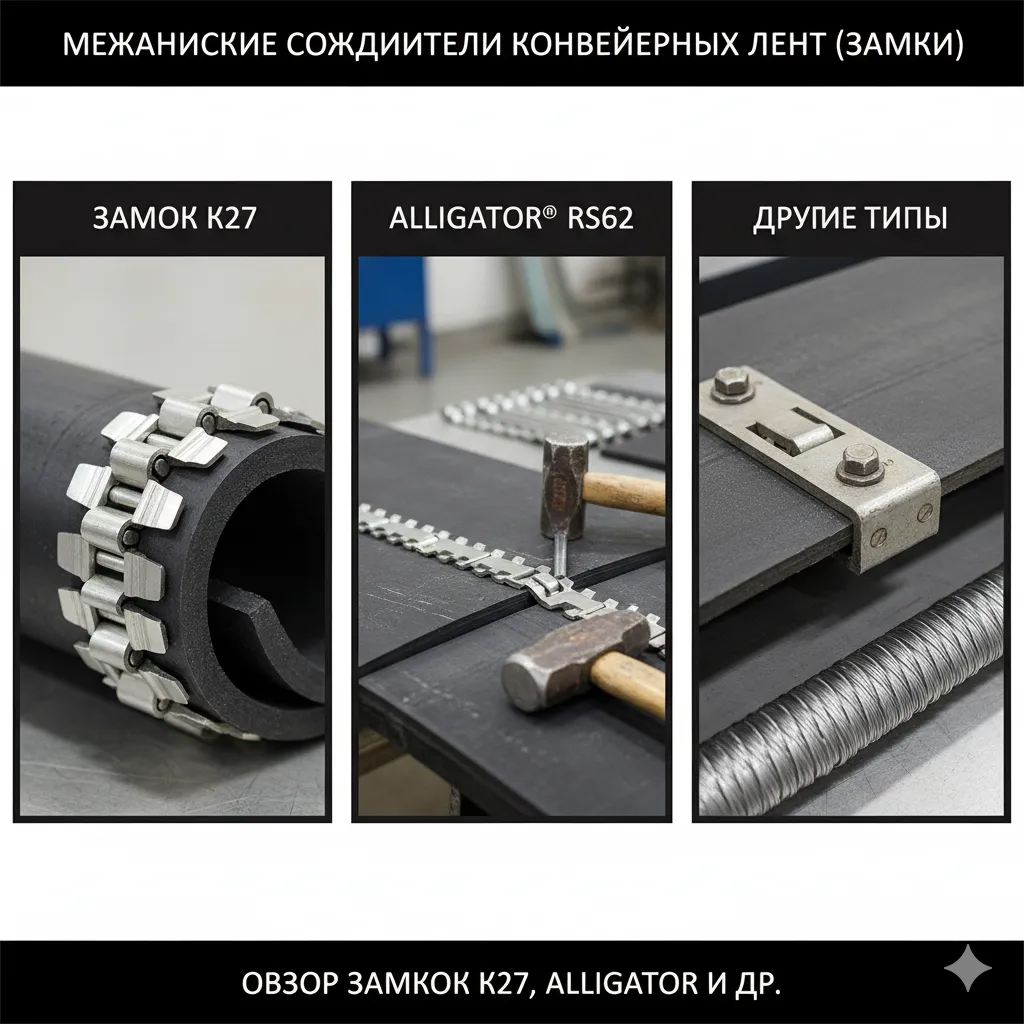

Механические соединители конвейерных лент (замки): обзор замков К27, Alligator и др.

Вулканизация — надёжный, но долгий и дорогой способ стыковки. Когда конвейер стоит, а каждый час простоя — это потерянная выручка, механические соединители (замки) решают задачу за 20–40 минут. Без пресса, без клея, без ожидания полимеризации. Поставил — запустил.

Но замков на рынке десятки типов. В этой статье — конкретные модели, их характеристики, для каких лент подходят и когда механическое соединение оправдано, а когда лучше не экономить на вулканизации.

Типы механических соединителей

Все замки для конвейерных лент делятся на три группы по конструкции.

Проволочные скобы (шарнирные разъёмные)

Принцип: тонкие стальные скобы запрессовываются в оба конца ленты, образуя петли. Петли совмещаются, через них продевается соединительный стержень (трос). Получается разъёмное шарнирное соединение по принципу «молнии». Лента легко снимается и ставится обратно.

Типичные представители: К27, К28 (система К20, Россия), MATO R83, R85 (Германия — аналоги К27/К28).

Скобовые забивные (Alligator)

Полосы с предустановленными скобами забиваются в ленту молотком или оправкой. Концы соединяются шарнирным стержнем. Быстрый монтаж, не требующий специального оборудования.

Типичные представители: Alligator RS62, RS125, RS187 (Flexco, США).

Болтовые и заклёпочные (Flexco)

Две металлические пластины фиксируются над и под лентой болтами или заклёпками. Зубья пластин врезаются в каркас, обеспечивая удержание. Бывают разъёмные (шарнирные) и неразъёмные (жёсткие).

Типичные представители: Flexco 550J, 375X (шарнирные болтовые), Flexco 140E, 190E (неразъёмные болтовые), Rivet Hinged SR (заклёпочные шарнирные).

Сравнительная таблица

К27 и К28: рабочая лошадка российского рынка

Соединители системы К20 — самый распространённый тип механического замка на горнодобывающих предприятиях, элеваторах, цементных заводах и стройплощадках. Являются аналогом немецких MATO R83/R85.

Конструкция: четырёхжальные проволочные скобы из оцинкованной стали, собранные в кассеты по 200 мм. Кассеты набираются на нужную ширину ленты. Запрессовка — рычажным устройством СКЛ20 (выпускается под ширину 1000, 1200, 1400, 1600 мм; универсальная модель СКЛ20 У — для любой ширины).

Ключевые преимущества К27/К28:

• Стыковка «в торец» — лента обрезается под 90°, не нужна послойная разделка. Экономия до 2 метров ленты на каждом стыке.
• Бригада из 2 человек делает стык за 30–40 минут.
• Толщина стыка равна толщине ленты — не мешает очистителям и скребкам.
• Гибкость стыка сравнима с цельной лентой — нет напряжений на барабанах.

Ограничения: прочность ленты — до 1000 Н/мм, минимальный барабан — 250 мм, угол наклона конвейера — до 18°.

Alligator: для лёгких и средних лент

Серия Alligator Ready Set (Flexco, США) — скобовые соединители для тонких лент толщиной от 1,5 до 6,4 мм. Основное применение: ПВХ- и ПУ-ленты, лёгкие резинотканевые ленты в пищевой промышленности, логистике, сельском хозяйстве.

Три типоразмера: RS62 (ленты 1,5–3,2 мм), RS125 (3,2–4,8 мм), RS187 (4,8–6,4 мм). Материал — нержавеющая сталь 316 или оцинковка. Нержавейка допущена для пищевых производств.

Монтаж предельно прост: полоса с предустановленными скобами укладывается на край ленты и забивается молотком или специальной оправкой. Не нужны прессы и рычажные устройства.

Flexco: тяжёлая артиллерия

Для лент толщиной от 10 до 25 мм и прочностью до 1600 Н/мм используются болтовые соединители Flexco. Два основных класса:

• Шарнирные (Bolt Hinged) — серии 550J, 375X. Для тяжёлых условий с относительно малыми барабанами (от 150–350 мм). Разъёмные — лента снимается без разрушения стыка.
• Неразъёмные (Bolt Solid Plate) — серии 140E, 190E. Две пластины на болтах с зубьями, врезающимися в каркас. Максимальная прочность, плотный стык без просыпания. Применение: угледобыча, карьеры, металлургия.

Материалы пластин: углеродистая сталь с покрытием, нержавеющая сталь, сплав RustAlloy (антикоррозийный). Выбор зависит от условий эксплуатации: влага, химия, абразив.

Когда замок оправдан, а когда — нет

Механические соединители имеют смысл, если:

• Критично время простоя. Стык замком — 30 минут, вулканизацией — 4–8 часов.
• Работа в полевых условиях: мороз, пыль, отсутствие электричества. Замок не зависит от температуры и влажности.
• Лента часто снимается для обслуживания или регулировки длины (разъёмные соединители).
• Стык — временная мера до плановой вулканизации при ближайшем ТО.

Замок не подходит, если:

• Конвейер работает с высокоабразивным грузом при максимальных нагрузках. Ресурс механического стыка — 20–40% от ресурса вулканизированного.
• Лента тросовая. Для резинотросовых лент механические соединители не применяются.
• Нужна герметичность стыка (транспортировка мелкодисперсных или влажных материалов на наклонных конвейерах).
• Пищевое производство с жёсткими требованиями к гигиене — кроме соединителей из нержавеющей стали с допуском.
