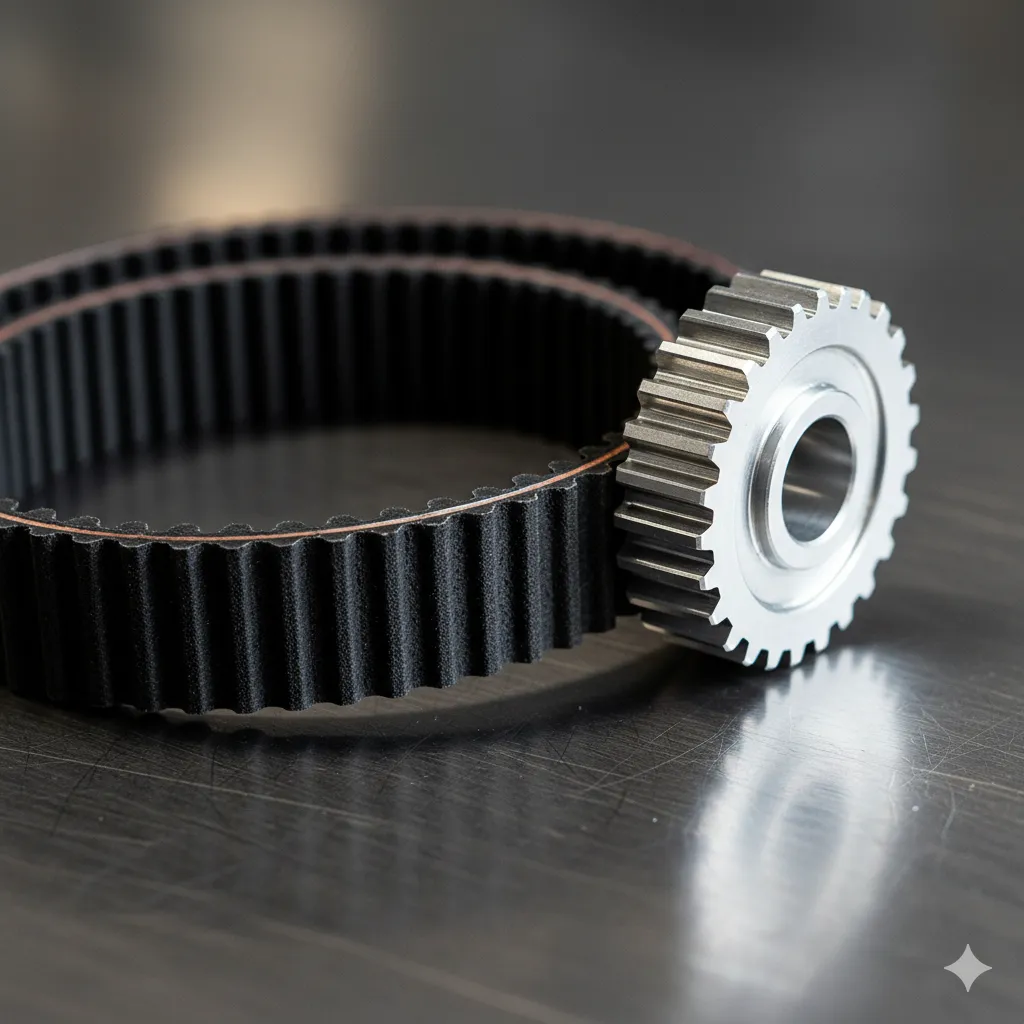

Синхронные (зубчатые) приводные ремни: плюсы использования.

Зубчатый ремень передаёт крутящий момент не трением, а зацеплением — зубья ремня входят во впадины шкива. Отсюда главное свойство: нулевое проскальзывание. Ведущий и ведомый валы вращаются строго синхронно, с фиксированным передаточным отношением. Именно за это зубчатые ремни называют синхронными.

Где это критично? В системах ГРМ, станках с ЧПУ, упаковочных линиях, конвейерах, печатном оборудовании — везде, где отклонение на долю градуса ведёт к браку или аварии. Разберём конкретные преимущества, типы профилей и ограничения, которые стоит учитывать при подборе.

Конструкция: из чего состоит зубчатый ремень

Зубчатый ремень — многослойное изделие. Основа — несущий корд из стекловолокна, арамида (кевлара) или стали. Корд отвечает за стабильность размеров: ремень практически не вытягивается в процессе работы. Тело ремня формируется из резины (хлоропрен, HNBR) или полиуретана. Зубья покрываются износостойкой нейлоновой тканью, которая защищает от истирания и снижает шум.

Форма зубьев бывает трёх типов: трапециевидная (классический профиль), полукруглая (HTD) и параболическая (GT). Каждая геометрия по-разному распределяет нагрузку в зоне зацепления. Полукруглый профиль HTD снижает концентрацию напряжений у основания зуба, что позволяет передавать больший момент при тех же габаритах.

Преимущества перед клиновыми и плоскими ремнями

Зубчатые ремни выигрывают у фрикционных (клиновых, поликлиновых, плоских) по ряду параметров. Вот конкретные позиции:

• Нулевое проскальзывание. Передача идёт зацеплением, а не трением. Передаточное число стабильно на протяжении всего ресурса ремня.
• КПД до 98–99%. У клиновых ремней этот показатель составляет 92–96% из-за потерь на трение и проскальзывание.
• Минимальное начальное натяжение. Зубчатому ремню не нужно сильное натяжение для создания тяги — усилие на подшипники и валы существенно ниже.
• Не требует повторного натяжения. Корд из стекловолокна или арамида не вытягивается. После установки ремень работает без дополнительных регулировок.
• Не нужна смазка. В отличие от цепных передач, зубчатый привод работает «всухую». Это упрощает обслуживание и исключает загрязнение продукции маслом — важно для пищевой и фармацевтической промышленности.
• Низкий уровень шума и вибрации. Зубчатый ремень работает тише цепи и создаёт меньше крутильных колебаний, чем клиновой.
• Стойкость к агрессивным средам. Резиновые ремни устойчивы к маслам, бензину, пыли, озону. Полиуретановые — к абразивному износу.
• Антистатичность. Стандартные промышленные зубчатые ремни соответствуют ISO 1813 по электропроводности — актуально для взрывоопасных производств.

Профили и размеры: что есть на рынке

Зубчатые ремни делятся на две системы: дюймовую (классический трапециевидный зуб) и метрическую (полукруглый зуб HTD и его модификации).

Отечественная маркировка по ГОСТ 38.05114-76 (ОСТ) использует модуль — отношение шага к числу π. Например, модуль 4 соответствует шагу 12,7 мм (профиль H). На практике российские предприятия всё чаще работают с ремнями по DIN/ISO, так как они полностью взаимозаменяемы между производителями (Gates, ContiTech, Megadyne, Optibelt).

Как читать маркировку

Пример: 800 HTD 8M-30. Здесь 800 — длина ремня в мм, HTD 8M — профиль с полукруглым зубом и шагом 8 мм, 30 — ширина ремня в мм. Количество зубьев: 800 / 8 = 100.

Для классических профилей система другая: 150 L 100. 150 — длина в сотых долях дюйма (150 × 0,254 = 38,1 дюйма ≈ 968 мм), L — профиль с шагом 9,525 мм, 100 — ширина в процентах от дюйма (100% = 25,4 мм).

Ограничения, о которых не пишут в рекламе

Зубчатые ремни — не универсальная замена всем типам приводов. Есть объективные минусы:

• Чувствительность к соосности. Параллельность валов и совпадение плоскости шкивов — обязательное условие. Перекос приводит к одностороннему износу зубьев и быстрому разрушению ремня.
• Жёсткие требования к шкивам. Профиль зубьев на шкиве должен точно соответствовать профилю ремня. Изношенный шкив «съедает» новый ремень за сотни часов вместо тысяч.
• Шум на высоких оборотах. При входе зубьев в зацепление возникает характерный гул. На скоростях выше 40 м/с это может быть существенно. Для таких режимов выпускаются специальные малошумящие ремни (например, Contitech Synchrobelt Silver).
• Ударные нагрузки. Зубчатый ремень плохо переносит резкие рывки — зубья могут срезаться. Для приводов с частыми пиковыми нагрузками лучше подходит профиль HTD или GT, а не классическая трапеция.
• Стоимость. Зубчатый ремень и шкивы к нему обходятся дороже, чем клиновой комплект. Но экономия на обслуживании и простоях часто перекрывает разницу.

Рабочие характеристики

Когда переход на зубчатый ремень оправдан

Менять клиновую или цепную передачу на зубчатую имеет смысл, если выполняется хотя бы одно условие: привод требует точной синхронизации валов; оборудование работает в пищевом или чистом производстве, где смазка недопустима; на предприятии стоит задача снизить энергопотребление привода на 3–7%; нужно сократить трудозатраты на ТО — убрать операции по натяжению и смазке; действующий привод на клиновых ремнях даёт избыточную вибрацию или проскальзывание.

Перед заменой необходимо рассчитать привод: определить требуемый крутящий момент, скорость, межосевое расстояние и подобрать профиль ремня с запасом по мощности. Ширина ремня подбирается по расчётной нагрузке — увеличение ширины пропорционально увеличивает передаваемую мощность.
