Поликлиновые и клиновые ремни: в чём разница и что выбрать для привода

Клиновые и поликлиновые ремни решают одну задачу — передают крутящий момент от ведущего вала к ведомому. Но конструктивно это два разных изделия, и замена одного другим без пересчёта привода невозможна. Разберёмся, чем они отличаются, когда какой тип оправдан и на что обратить внимание при подборе.

Конструкция и принцип работы

Клиновой ремень — бесконечная лента трапециевидного (V-образного) сечения. Состоит из несущего корда (кордшнур или кордная ткань), слоя резины и оберточной ткани. Передача мощности идёт за счёт трения боковых поверхностей ремня о стенки канавки шкива. На один шкив можно поставить несколько ремней параллельно — для этого применяют многоручьевые шкивы. Регулируется ГОСТ 1284.1-89, ГОСТ 1284.2-89.

Профили клиновых ремней по ГОСТ: Z(O), A(А), B(Б), C(В), D(Г), E(Д). Узкие сечения: SPZ, SPA, SPB, SPC.

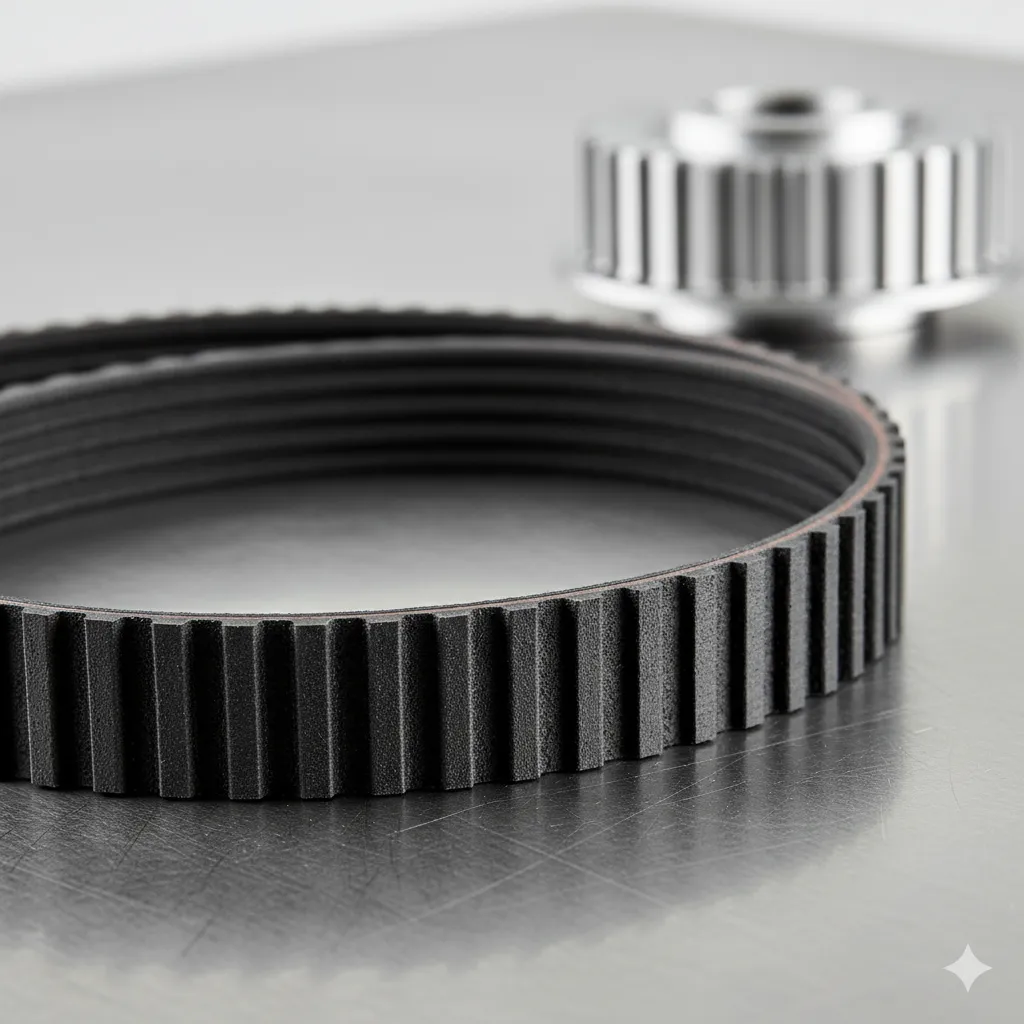

Поликлиновой (ручейковый) ремень — плоская лента с продольными V-образными рёбрами на рабочей стороне. По сути, это несколько клиновых профилей, объединённых общей плоской основой. Несущий слой — полиэфирный кордовый шнур, рёбра — из полихлоропрена (неопрена) или EPDM-резины. Отечественный стандарт — ТУ 38 105763-89 (профили К, Л, М), зарубежный — DIN 7867 / ISO 9982 (профили PH, PJ, PK, PL, PM).

Маркировка поликлинового ремня читается так: 6PK1230, где 6 — число рёбер, PK — профиль, 1230 — длина в мм.

Сравнительная таблица характеристик

Когда выбрать клиновой ремень

Клиновые ремни остаются рабочим решением в ряде ситуаций:

• Привод проектировался под клиновой ремень — шкивы имеют одноручьевые канавки соответствующего профиля. Замена на поликлиновой потребует новых шкивов.
• Низкие и средние скорости вращения (до 25 м/с), умеренные нагрузки.
• Простота обслуживания: при износе одного ремня из комплекта меняется только он (хотя рекомендуется менять весь комплект).
• Широкая доступность по всей стране, стандартные профили по ГОСТ есть на любом складе РТИ.

Когда оправдан поликлиновой ремень

Поликлиновые ремни выигрывают там, где нужны:

• Высокие скорости — до 60 м/с. Малая толщина ремня снижает теплообразование и центробежные нагрузки.
• Компактные приводы с малыми диаметрами шкивов. Плоская конструкция позволяет огибать шкивы небольшого диаметра без потери ресурса.
• Серпантинные приводы, когда один ремень обслуживает несколько агрегатов (генератор, насос, компрессор).
• Пульсирующие нагрузки — в тяжёлом машиностроении, дробильном оборудовании, прессах.
• Снижение вибрации — меньшая масса ремня даёт меньшие крутильные колебания.

Размеры профилей поликлиновых ремней

Приблизительное соответствие отечественных и зарубежных профилей: К ≈ PJ, Л ≈ PL, М ≈ PM.

Типичные ошибки при замене

Первая и самая частая ошибка — попытка поставить поликлиновой ремень на шкив, спроектированный под клиновой, и наоборот. Профили канавок принципиально разные: у клинового шкива — одна трапециевидная канавка, у поликлинового — ряд мелких V-образных канавок. Ремень просто не сядет на чужой шкив.

Вторая ошибка — игнорирование соосности при переходе на поликлиновой привод. Если валы не параллельны или шкивы смещены по оси, ресурс поликлинового ремня падает в разы. Допуск на непараллельность для поликлиновых передач жёстче, чем для клиновых.

Третья — замена комплекта клиновых ремней на многоручьевых шкивах «по одному». Если один ремень из набора новый, а остальные изношены, нагрузка распределяется неравномерно. Это как раз тот случай, когда поликлиновой ремень решает проблему: один ремень вместо комплекта, проскальзывание исключено.

Итог

Клиновой и поликлиновой ремни — не взаимозаменяемые изделия. Выбор определяется конструкцией привода, типом шкивов и условиями работы. Если оборудование штатно укомплектовано клиновыми ремнями — ставьте клиновые. Если проектируете новый привод или модернизируете старый — рассмотрите переход на поликлиновой: выше скорость, меньше габариты, один ремень вместо комплекта. Но помните о жёстких требованиях к соосности валов.
