Когда пора менять приводной ремень: визуальные признаки износа.

Приводной ремень не ломается мгновенно. Он деградирует постепенно: теряет эластичность, трескается, расслаивается. Проблема в том, что этот процесс протекает незаметно, пока ремень не рвётся на ходу. Результат — остановка оборудования, незапланированный ремонт, простой.

Эта статья — практическое руководство по визуальной диагностике. Подходит для клиновых, поликлиновых и зубчатых ремней в промышленных приводах: станки, компрессоры, насосы, конвейеры, сельхозтехника.

Что считается предельным состоянием по ГОСТ

Прежде чем разбирать конкретные дефекты, определим границу. ГОСТ 1284.2-89 описывает признаки предельного состояния клиновых ремней после стендовых испытаний. Ремень считается непригодным, если обнаружены: обрывы, продольное расслоение более чем на 1/3 длины, поперечные трещины глубиной до несущего слоя со сколами резины слоя сжатия. Эти же критерии применимы к оценке ремней в реальной эксплуатации.

Гарантийный срок хранения ремней по тому же стандарту — 3 года с даты изготовления. На практике это значит: ремень, который пролежал на складе 5 лет, может быть непригодным к эксплуатации ещё до установки. Резина стареет и без нагрузки.

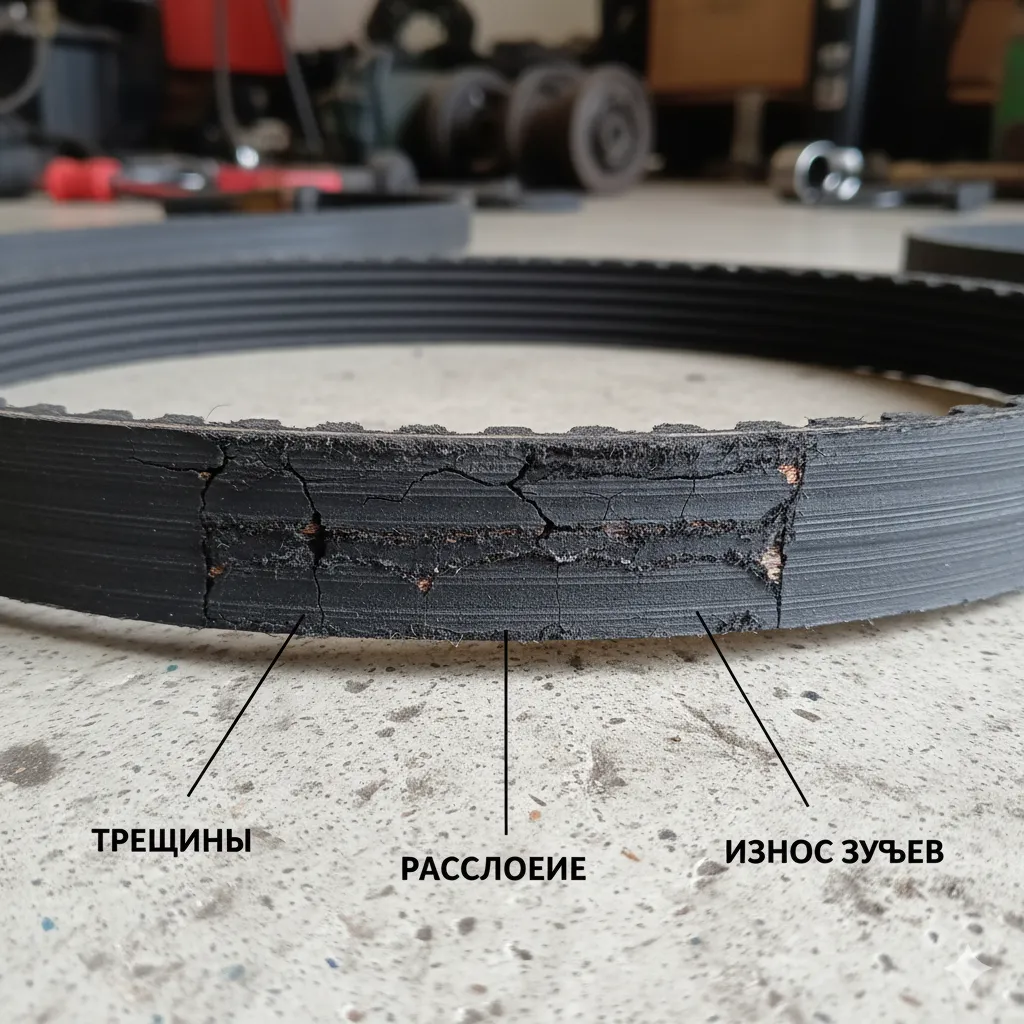

Визуальные признаки износа: на что смотреть

Осмотр ремня занимает 5–10 минут. Его нужно проводить при каждом плановом ТО, а также при появлении посторонних звуков или вибрации в приводе. Оборудование должно быть остановлено и обесточено.

Трещины на рабочей поверхности

Самый распространённый дефект. Поперечные трещины на внутренней (рабочей) стороне клинового ремня говорят о старении резины. Причины: естественная деградация под воздействием температуры, озона и ультрафиолета, а также перегрев из-за проскальзывания на шкивах.

Единичные мелкие трещины (до 1 мм глубиной) — повод запланировать замену при ближайшем ТО. Глубокие трещины, достигающие корда, — замена немедленно.

Расслоение

Ремень состоит из нескольких слоёв: корд, резина растяжения, резина сжатия, обёрточная ткань. Когда связь между слоями нарушается, появляются вздутия или отслоения ткани. Это критический дефект — ремень может разрушиться в любой момент.

Износ боковых поверхностей (для клиновых ремней)

Клиновой ремень передаёт мощность боковыми гранями. Если ремень «просел» в канавку шкива и его верхняя грань оказалась вровень с краями или ниже — ремень изношен. Площадь контакта уменьшилась, тяговая способность упала. Такой ремень проскальзывает даже при нормальном натяжении.

Износ зубьев (для зубчатых ремней)

У зубчатых (синхронных) ремней проверяют профиль зубьев. Стёртые, сколотые или деформированные зубья — сигнал к замене. Особенно опасен неравномерный износ: он указывает на перекос шкивов или несоответствие профиля.

Торчащие нити корда

Если из-под обёрточной ткани или из тела ремня вылезают волокна — корд повреждён. Ремень потерял несущую способность. Это самый опасный дефект: обрыв может произойти в любую секунду.

Затвердевание и потеря эластичности

Визуально заметить сложнее, но проверяется просто: согните участок ремня. Нормальный ремень сгибается без хруста и трещин. Если при сгибании появляются трещины или ремень не возвращает форму — резина «задубела». Причины: перегрев, длительное хранение, воздействие агрессивных сред.

Следы масла, топлива, антифриза

Масляные пятна на ремне — не просто загрязнение. Нефтепродукты разрушают резину: она набухает, теряет прочность, начинает проскальзывать. При обнаружении масла на ремне нужно не только заменить ремень, но и устранить источник утечки. Иначе новый ремень выйдет из строя за те же сроки.

Таблица дефектов и решений

Косвенные признаки: что слышно и что видно на приборах

Не всегда удаётся снять ремень для осмотра. Но есть сигналы, которые можно уловить без разборки:

• Свист или визг при запуске или под нагрузкой. Причина — проскальзывание. Ремень либо ослаб, либо изношены боковые грани, либо на рабочую поверхность попало масло.
• Повышенная вибрация привода. Может говорить о расслоении ремня, его неравномерном износе или неисправности натяжного ролика.
• Перегрев подшипников ведомого вала. Возможная причина — избыточное натяжение ремня (компенсация проскальзывания изношенного ремня).
• Нестабильная работа навесного оборудования. Генератор недодаёт зарядку, компрессор не выходит на номинальное давление, насос теряет производительность — всё это может быть следствием проскальзывания изношенного ремня.
• Резиновая пыль под защитным кожухом. Верный признак активного истирания ремня.

Что проверить при замене

Ставить новый ремень на изношенные шкивы — выбрасывать деньги. При каждой замене ремня проверяйте:

• Состояние канавок шкивов. Для клиновых — измерить ширину и глубину канавки штангенциркулем, сверить с ГОСТ 20889-88. Изношенная канавка имеет полированные стенки и увеличенную ширину.
• Соосность шкивов. Непараллельность валов и осевое смещение шкивов — главные причины преждевременного износа. Проверяется линейкой, натянутой нитью или лазерным инструментом.
• Натяжное устройство. Подшипник натяжного ролика не должен иметь люфта и посторонних шумов. Изношенный ролик «убьёт» новый ремень за недели.
• Натяжение. Избыточное натяжение перегружает подшипники и ускоряет износ ремня. Недостаточное — вызывает проскальзывание. Контролируется по прогибу ремня или тензиометром.

Периодичность осмотра

Универсального межсервисного интервала не существует — он зависит от режима работы, типа ремня и условий среды. Но ориентиры есть:

• Лёгкий и средний режим (станки, вентиляция, насосы): осмотр каждые 500 моточасов, замена по состоянию или при достижении ресурса, указанного производителем.
• Тяжёлый режим (дробилки, конвейеры, сельхозтехника): осмотр каждые 250 моточасов.
• После каждого попадания масла, воды или абразива на привод — внеплановый осмотр.

По ГОСТ 1284.2-89, при выходе из строя одного ремня в комплекте рекомендуется снимать весь комплект. Использование нового ремня совместно с бывшими в употреблении недопустимо — разная длина приведёт к неравномерному распределению нагрузки.
