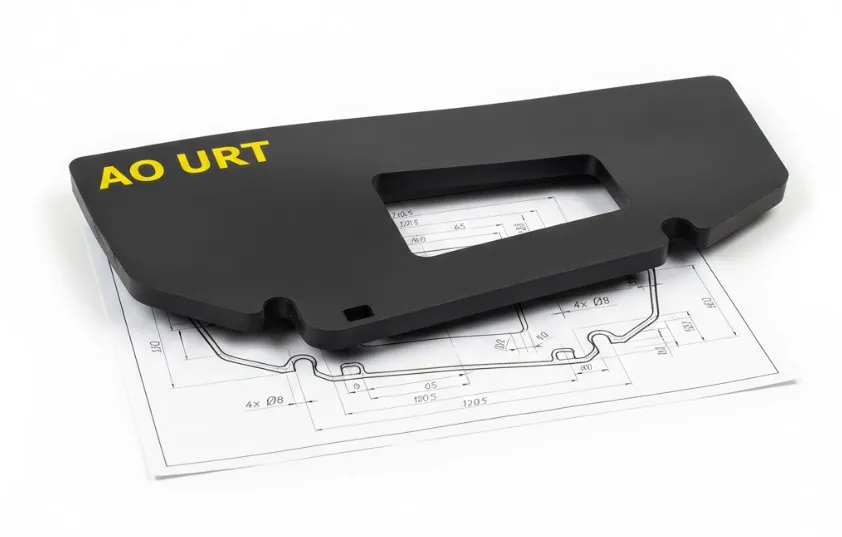

Самодельная прокладка vs покупная: когда цеховая вырубка оправдана, а когда нет

Механик в ночную смену вырезал прокладку из обрезка паронита сапожным ножом — фланец заработал, отчёт закрыт. Через две недели тот же узел потёк, снабженец срочно ищет покупную прокладку под Ду150. Ниже разбираем, когда цеховая вырубка прокладок оправдана экономически и технически, а когда дешевле и надёжнее взять готовую прокладку по ГОСТ 15180-86. Решение упирается не в «руки мастера», а в допуски, повторяемость, ресурс соединения и стоимость простоя оборудования.

Где цеховая вырубка работает, а где проигрывает

Самодельная прокладка из обрезка листа закрывает аварийный простой, но не держит поля допусков h15/H15 по ГОСТ 15180-86 и редко повторяет геометрию фланца по ГОСТ 12815-80. Ручной нож даёт разностенность, рваный торец и перемычки тоньше нормы. Для разовой замены на низком давлении такой подход годится; для серии и ответственных узлов — нет.

Когда самодельная прокладка оправдана

• Аварийный простой, склад пуст, ждать поставку дороже, чем сделать на коленке.
• Нестандартный фланец, под который покупной прокладки в каталоге нет.
• Низкое давление до 1,6 МПа и температура до +200 °C на пресной воде или воздухе (ГОСТ 481-80).
• Разовое уплотнение на ремонте, ресурс соединения — до планового ТО.
• Отрезок листа подтверждённой марки и толщины, без расслоения.

Когда цеховая вырубка проигрывает покупной

• Серия от 10 шт. одинаковой геометрии — проще заказать партию на ЧПУ.
• Давление от 4,0 МПа и температура от +300 °C — нужны точные допуски и контроль торца.
• Агрессивные среды и пар по ГОСТ 481-80 — материал и марку нельзя подбирать «на глаз».
• Армированный паронит ПА и фторопласт Ф-4 по ГОСТ 10007-80 — ручной нож рвёт волокна и крошит PTFE.
• Узлы с регламентом приёмки и протоколом затяжки — самоделка не пройдёт ОТК.

Что теряет соединение на самодельной прокладке

Главная потеря — повторяемость. Прокладка, вырезанная ножом, имеет разностенность по толщине до 0,3–0,5 мм и отклонение диаметров за пределами полей h15/H15 по ГОСТ 15180-86. Удельное давление обжатия по периметру неравномерно, появляется локальная утечка по тонкому участку. Второй фактор — торец: рваная кромка после сапожного ножа работает как концентратор разрыва при затяжке шпилек.

Скрытая стоимость самоделки

В калькуляцию ремонта механик кладёт только стоимость обрезка листа и час работы. В реальности добавляются: повторный простой при течи, расход прокладочного материала на 2–3 попытки, потеря герметичности фланца и риск аварийного сброса среды. На паропроводе с давлением 4,0 МПа и температурой +400 °C по ГОСТ 481-80 цена одной течи перекрывает стоимость партии прокладок на ЧПУ.

Производство прокладок на ЧПУ в АО «УРТ»

АО «УРТ» режет прокладки из резины, паронита и фторопласта на ножевых и фрезерных станках с ЧПУ, тираж — от 1 шт. без переналадки штампа. Под паронит ПОН-Б и ПА по ГОСТ 481-80 берём осциллирующий нож, под резину ТМКЩ по ГОСТ 7338-90 — ротационный, под фторопласт Ф-4 по ГОСТ 10007-80 — твердосплавный нож с подачей под хладотекучесть PTFE. Контур держим в полях h15/H15 по ГОСТ 15180-86, перемычки между отверстиями под шпильки — не меньше толщины листа. Заказ ведём по DXF, чертежу или образцу-эталону; выходной контроль — ШЦ-I по ГОСТ 166-89 и осмотр торца под лупой 10×. Технологические возможности и приём заявок: изготовление РТИ и прокладок на ЧПУ — ural-rti.ru.

Сравнительная таблица: самодельная vs покупная vs ЧПУ

Сводим параметры приёмки и эксплуатации в одну таблицу. Цифры по полям допусков и материалам — со ссылкой на стандарт.

Чек-лист: брать самоделку или заказывать на ЧПУ

Решение строим по короткому списку — он закрывает 90 % спорных ситуаций между механиком и снабженцем.

• Давление до 1,6 МПа, температура до +200 °C, разовая замена — допустима цеховая вырубка.
• Давление от 2,5 МПа или температура от +300 °C — заказываем прокладку на ЧПУ.
• Серия от 10 шт. одной геометрии — ЧПУ дешевле сапожного ножа по часам мастера.
• Армированный ПА, фторопласт Ф-4, EPDM, NBR — только ЧПУ или штамп.
• Узел проходит ОТК с протоколом затяжки — самоделка не годится.
• Нестандартный фланец без аналога в каталоге — режем по DXF на ЧПУ от 1 шт.

Частые вопросы

Можно ли вырезать прокладку на пар 4,0 МПа сапожным ножом?

На паре с давлением от 2,5 МПа и температурой от +300 °C ручная вырубка не держит поля допусков по ГОСТ 15180-86 и торец крошится при затяжке. Для таких узлов берём прокладку с ЧПУ из ПОН-Б или ПА по ГОСТ 481-80; марку и толщину уточняйте у инженеров АО «УРТ».

Почему покупная прокладка из каталога не всегда подходит?

Каталог рассчитан на стандартные фланцы по ГОСТ 12815-80; нестандартный шаг шпилек, нестандартный Ду или фигурный контур в каталоге не лежат. В таких случаях режем прокладку по DXF на ЧПУ от 1 шт., поля допусков держим h15/H15 по ГОСТ 15180-86.

Что выбрать для разовой замены на воздуходувке низкого давления?

Воздух до 0,6 МПа и температура до +120 °C — допустима цеховая вырубка из листа ПОН-Б 2,0 мм по ГОСТ 481-80. Контур режем балеринкой, торец зачищаем; ресурс соединения — до планового ТО.

Как маркируется покупная прокладка фланцевая?

Маркировка включает марку паронита по ГОСТ 481-80, толщину, Ду, Ру и ссылку на ГОСТ 15180-86 для типоразмера. Без маркировки прокладку на ответственный узел не ставим — материал и срок хранения подтвердить нечем.

Когда цеховая вырубка дороже заказа на ЧПУ?

Когда счёт идёт на партию от 10 шт. одной геометрии или фланец требует допусков h15/H15 по ГОСТ 15180-86. Час работы мастера с ножом и просечкой плюс брак по торцу перекрывают стоимость ЧПУ-резки; точную калькуляцию под объём заказа уточняйте у инженеров АО «УРТ».
