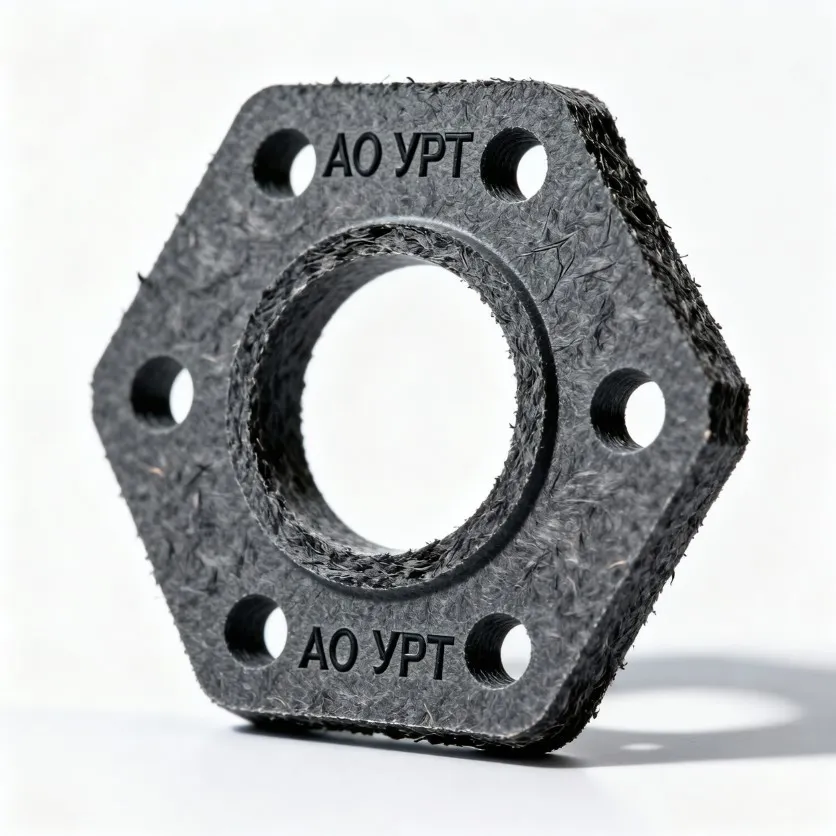

Усадка паронита при затяжке: почему болты нужно подтягивать после первого нагрева

Механик собрал фланец на паронитовой прокладке ПОН-Б, затянул шпильки моментным ключом по схеме «крест-накрест», запустил линию — а через сутки на стыке капля. Виноват не мастер и не материал: паронит даёт усадку и релаксацию связующего после первого выхода на рабочую температуру. Ниже разбираем, как ведёт себя паронит ПОН-Б и ПА по ГОСТ 481-80 под нагрузкой, почему усилие затяжки падает после первого нагрева и как правильно проводить подтяжку болтов фланца. Без второго прохода ключом любой узел на паре или горячем масле уходит в течь.

Что происходит с паронитом при затяжке и нагреве

Паронит — композит из асбестового или арамидного волокна и каучукового связующего по ГОСТ 481-80. При затяжке шпилек прокладка сжимается, связующее выдавливается из пористой структуры, толщина падает на 5–15 % от исходной. Это первичная усадка, она идёт за минуты после сборки. Дальше включается релаксация: связующее перераспределяет напряжения, удельное давление обжатия по периметру падает.

Первый нагрев: где теряется усилие

• Тепловое расширение шпилек по длине — болт удлиняется, прокладка «отпускает».
• Размягчение каучукового связующего паронита по ГОСТ 481-80 — материал течёт.
• Релаксация напряжений в самом паронитовом листе — типична для ПОН-Б.
• Тепловая деформация фланца — плоскость уплотнения уходит из исходной геометрии.
• Старение связующего при температуре свыше +300 °C — необратимая потеря упругости.

Чем отличается ПОН-Б от ПА по релаксации

ПОН-Б по ГОСТ 481-80 даёт большую первичную усадку и сильнее релаксирует на температуре свыше +300 °C. Армированный ПА с металлической вставкой по ГОСТ 481-80 держит форму лучше за счёт сетки, но и его подтягиваем после первого нагрева. Конкретные значения остаточной деформации под марку и толщину уточняйте у инженеров АО «УРТ».

Когда и как подтягивать болты

Подтяжку проводим после первого выхода узла на рабочую температуру и стабилизации режима — обычно через 4–24 часа после пуска. Раньше — связующее ещё не закончило миграцию, позже — фланец уже потёк. Подтяжку ведём на остановленном оборудовании, при сброшенном давлении и температуре не выше +60 °C по поверхности фланца.

Порядок подтяжки

• Останавливаем линию, сбрасываем давление до атмосферного.
• Ждём остывания фланца до +60 °C по поверхности (контроль пирометром).
• Проверяем момент на каждой шпильке моментным ключом по ГОСТ Р 51254-99.
• Подтягиваем по схеме «крест-накрест» в три-четыре прохода.
• Доводим момент до паспортного значения для марки шпильки и Ду фланца.
• Запускаем линию, через 24 часа повторяем контроль момента.
• Фиксируем подтяжку в журнале ТО с указанием даты, момента, исполнителя.

Чем мерить и контролировать

Момент затяжки контролируем динамометрическим ключом по ГОСТ Р 51254-99, шероховатость зеркала фланца — профилометром, толщину прокладки до сборки — ШЦ-I по ГОСТ 166-89. Без этих трёх инструментов подтяжка превращается в «по ощущениям» с предсказуемой течью на втором цикле.

Производство прокладок на ЧПУ в АО «УРТ»

АО «УРТ» режет прокладки из резины, паронита и фторопласта на ножевых и фрезерных станках с ЧПУ, тираж — от 1 шт. без переналадки штампа. Под паронит ПОН-Б и ПА по ГОСТ 481-80 берём осциллирующий нож, контур держим в полях h15/H15 по ГОСТ 15180-86, перемычки между отверстиями под шпильки — не меньше толщины листа. Стабильная толщина и ровный торец прямо снижают первичную усадку при затяжке: прокладка с разностенностью 0,5 мм течёт при любом моменте. Заказ ведём по DXF, чертежу или образцу-эталону; выходной контроль — ШЦ-I по ГОСТ 166-89. Технологические возможности и приём заявок: изготовление РТИ и прокладок на ЧПУ — ural-rti.ru.

Справочная таблица: усадка и регламент подтяжки

Сводим типовые сочетания «марка-температура-усадка-срок подтяжки» под паронит по ГОСТ 481-80. Значения остаточной деформации — ориентир для типовых соединений; нестандартные узлы считаем отдельно.

Частые вопросы

Почему фланец течёт через сутки после идеальной сборки?

Паронит по ГОСТ 481-80 даёт первичную усадку 5–15 % после первого нагрева, шпильки удлиняются, удельное давление обжатия падает. Без подтяжки болтов через 4–24 часа после пуска течь по плоскости разъёма — норма, а не дефект сборки.

Можно ли подтягивать болты под давлением и температурой?

Нет. Подтяжку ведём на остановленном оборудовании, при сброшенном давлении и температуре фланца не выше +60 °C. Подтяжка горячего фланца под давлением даёт срыв шпильки, обжиг персонала и аварийный сброс среды.

Как часто подтягивать фланец на паропроводе?

После первого пуска — обязательно через 4–24 часа, далее по регламенту ТО объекта. Конкретный интервал под марку паронита, толщину прокладки и температуру среды по ГОСТ 481-80 уточняйте у инженеров АО «УРТ».

Что значит маркировка момента 8.8 или 10.9 на шпильке?

Это класс прочности болта по ГОСТ 1759.4-87: первое число — предел прочности в сотнях МПа, второе — отношение предела текучести к пределу прочности в десятых долях. Под класс прочности подбирают паспортный момент затяжки по ГОСТ Р 51254-99.

Можно ли вместо подтяжки сразу ставить армированный ПА?

ПА по ГОСТ 481-80 даёт меньшую усадку, но подтяжка после первого нагрева всё равно нужна — шпильки удлиняются от температуры независимо от прокладки. Замена ПОН-Б на ПА снижает частоту подтяжки, но не отменяет её; режим уточняйте у инженеров АО «УРТ».
