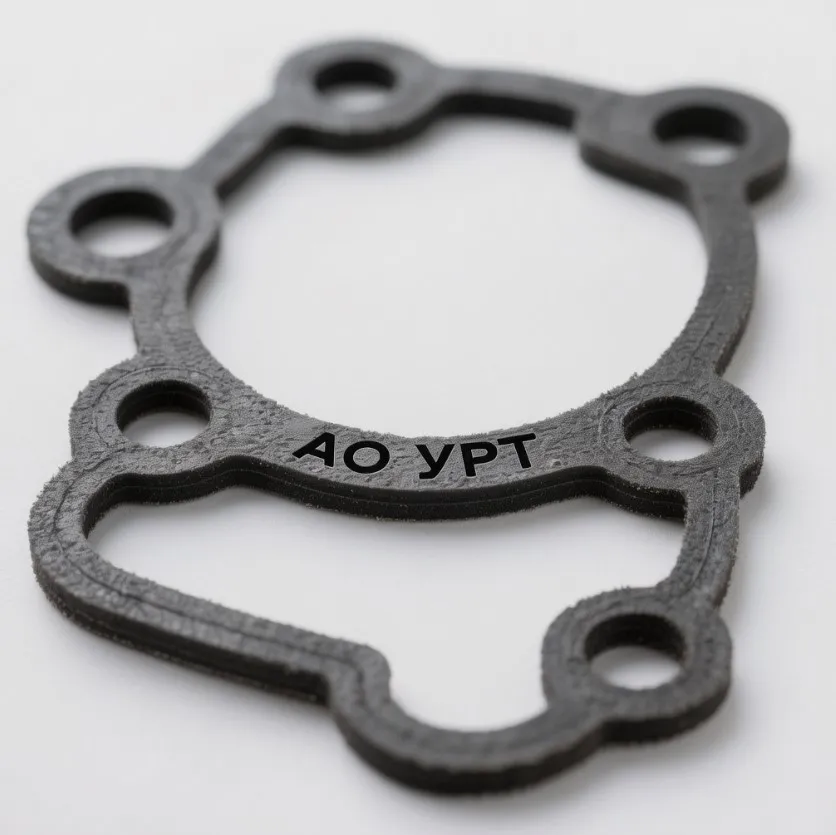

Как подобрать толщину паронитовой прокладки для фланца: расчёт по давлению и температуре

Снабженец заказал лист паронита ПОН-Б толщиной 4 мм «с запасом», механик поставил прокладку на фланец Ду80 — и через сутки соединение засочилось по перемычке. Толстая прокладка проседает под давлением, тонкая не закрывает шероховатость зеркала фланца. Ниже разбираем, как считать толщину паронитовой прокладки под рабочее давление, температуру среды и тип уплотнительной поверхности фланца, опираясь на ГОСТ 481-80 на материал и ГОСТ 15180-86 на размеры. Подбор толщины — не про «запас», а про баланс упругого восстановления, удельного давления обжатия и хода фланца.

От чего зависит толщина паронитовой прокладки

Толщина прокладки увязывает четыре параметра: рабочее давление среды, температуру, тип уплотнительной поверхности фланца по ГОСТ 12815-80 и шероховатость зеркала. Чем выше давление и жёстче фланец, тем тоньше прокладку ставим — паронит работает на обжатии, а не на «продавливании». Толстый лист на ровном фланце даёт текучесть связующего и потерю герметичности после первого нагрева.

Рабочее давление и марка паронита

• До 2,5 МПа — ПОН-Б или ПМБ толщиной 1,0–2,0 мм по ГОСТ 481-80.
• До 4,0 МПа — ПОН-Б толщиной 1,0–1,5 мм на фланцах «выступ-впадина».
• До 6,4 МПа — армированный паронит ПА толщиной 1,0–2,0 мм по ГОСТ 481-80.
• Свыше 6,4 МПа — ПА с металлической вставкой, толщину уточняйте у инженеров АО «УРТ».
• Вакуум и низкое избыточное — ПОН-Б 2,0–3,0 мм по ГОСТ 481-80.

Температура среды и старение связующего

Каучуковое связующее паронита ПОН-Б работает в диапазоне от −50 до +450 °C (ГОСТ 481-80), но ресурс падает уже после +300 °C. На перегретом паре толщину сознательно занижаем до 1,0–1,5 мм — тонкий слой быстрее выходит на стационарное обжатие и меньше «плывёт». Для агрессивных сред и температур свыше +400 °C берём ПА по ГОСТ 481-80; конкретный режим уточняйте у инженеров АО «УРТ».

Тип фланца и шероховатость зеркала

ГОСТ 12815-80 разделяет уплотнительные поверхности на «соединительный выступ», «выступ-впадина», «шип-паз» и «под линзовую прокладку». Для каждого типа толщина паронита подбирается отдельно — площадь контакта и удельное давление обжатия отличаются в разы.

Шероховатость и минимальная толщина

Тонкая прокладка не закрывает риски на зеркале фланца — герметизация идёт по микропрофилю. Эмпирическое правило цеха: толщина паронита не меньше 6×Ra зеркала фланца. Точное соотношение под конкретный класс точности и марку паронита по ГОСТ 481-80 уточняйте у инженеров АО «УРТ».

Производство прокладок на ЧПУ в АО «УРТ»

АО «УРТ» режет прокладки из резины, паронита и фторопласта на ножевых и фрезерных станках с ЧПУ, тираж — от 1 шт. без переналадки штампа. Под паронит ПОН-Б и ПА по ГОСТ 481-80 берём осциллирующий нож, контур держим в полях допусков h15/H15 по ГОСТ 15180-86, перемычки между отверстиями под шпильки — не меньше толщины листа. Заказ ведём по DXF, чертежу фланца по ГОСТ 12815-80 или образцу-эталону; выходной контроль — ШЦ-I по ГОСТ 166-89. Технологические возможности и приём заявок: изготовление РТИ и прокладок на ЧПУ — ural-rti.ru.

Справочная таблица толщин по типу фланца

Сводим типовые сочетания «фланец-давление-температура-толщина» под паронит по ГОСТ 481-80. Цифры — ориентир для типовых соединений; нестандартные узлы считаем отдельно.

Порядок подбора толщины на практике

Подбор ведём по чек-листу — это снимает споры между отделом главного механика и снабжением. Каждый шаг закрывает один параметр, а не «всё сразу».

• Фиксируем среду, рабочее давление и температуру по технологической карте.
• Определяем тип уплотнительной поверхности фланца по ГОСТ 12815-80.
• Выбираем марку паронита по ГОСТ 481-80 под среду: ПОН-Б, ПМБ, ПА, ПЭ, ПК.
• Замеряем шероховатость зеркала фланца, считаем минимальную толщину.
• Уточняем ход фланца и усилие затяжки шпилек по проекту.
• Сверяем результат с таблицей и при сомнении уточняем у инженеров АО «УРТ».
• Закладываем поля допусков h15/H15 по ГОСТ 15180-86 в чертёж прокладки.

Частые вопросы

Почему толстая прокладка хуже держит давление, чем тонкая?

Толстый паронит при затяжке проседает по торцу и теряет упругое восстановление, удельное давление обжатия падает ниже минимального. На жёстких фланцах «выступ-впадина» по ГОСТ 12815-80 держим толщину 1,0–2,0 мм, а не 3–4 мм «с запасом».

Можно ли поставить две тонкие прокладки вместо одной толстой?

Нет. Двойная прокладка работает как два независимых стыка, удельное давление падает, на каждом слое появляется своя плоскость утечки. На фланец ставим одну прокладку расчётной толщины по ГОСТ 481-80; при сомнении уточняйте у инженеров АО «УРТ».

Как пересчитать толщину при переходе с ПОН-Б на ПА?

Армированный ПА по ГОСТ 481-80 жёстче и хуже закрывает шероховатость, поэтому толщину часто увеличивают на 0,5 мм относительно ПОН-Б при том же фланце. Точное значение под класс точности фланца уточняйте у инженеров АО «УРТ».

Что значит маркировка ПОН-Б 1,5×1500×2000 на листе?

ПОН-Б — паронит общего назначения по ГОСТ 481-80, цифры — толщина 1,5 мм и габарит листа 1500×2000 мм. Полный перечень типоразмеров и допусков на лист смотрим в таблицах ГОСТ 481-80.

Зачем подтягивать фланец после первого нагрева?

Паронит даёт усадку и релаксацию связующего после первого выхода на рабочую температуру по ГОСТ 481-80. Болты подтягиваем по схеме «крест-накрест» моментным ключом; конкретный момент затяжки под марку паронита и Ду фланца уточняйте у инженеров АО «УРТ».
