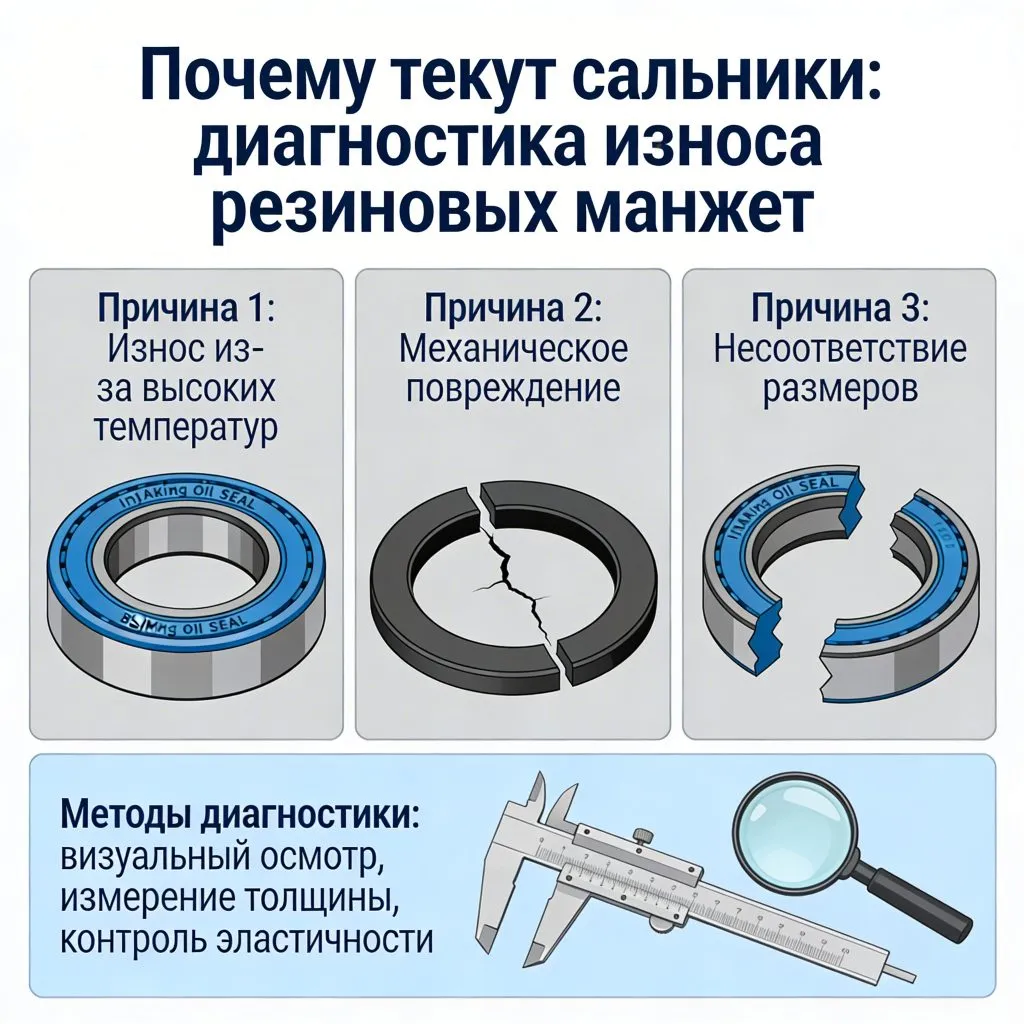

Почему текут сальники: диагностика износа резиновых манжет.

Сальник протекает по трем основным причинам: износ резины, повреждение рабочей кромки или дефект вала. Замена манжеты без выявления истинной причины приводит к повторной течи через 10–50 моточасов. Разбираемся в признаках каждого типа отказа, методах диагностики и том, как продлить срок службы уплотнений.

Основные причины течи сальников

Естественный износ рабочей кромки

Рабочая кромка сальника контактирует с валом под давлением пружины (0,02–0,05 МПа). При вращении вала происходит микроистирание резины. Скорость износа зависит от материала манжеты, частоты вращения, температуры, качества смазки.

Нормативный ресурс сальников:

• В редукторах (1000–1500 об/мин): 5000–8000 моточасов
• В коробках передач (2000–3000 об/мин): 3000–5000 моточасов
• В двигателях (коленвал, 3000–5000 об/мин): 2000–4000 моточасов
• В гидравлике (возвратно-поступательное движение штока): 8000–12000 циклов

При достижении ресурса толщина рабочей кромки уменьшается с 1,5–2 мм до 0,3–0,5 мм. Усилие прижима к валу падает, появляется микрозазор. Масло просачивается наружу.

Признаки естественного износа:

• Течь появилась постепенно (сначала запотевание, потом капли)
• Наработка узла близка к нормативному ресурсу
• Вал чистый, без рисок и задиров
• Замена сальника устраняет течь на полный ресурс

Естественный износ — нормальный процесс. Планируйте замену сальников при капитальном ремонте узла или при появлении первых признаков запотевания.

Разрушение резины из-за перегрева

Температура выше допустимой для материала сальника приводит к ускоренному старению резины. Материал твердеет, теряет эластичность, рабочая кромка растрескивается.

Температурные пределы разных типов резины:

• Нитрильный каучук (НБР): до +100°C постоянно, +120°C кратковременно
• Фторкаучук (FKM, Viton): до +180°C постоянно, +200°C кратковременно
• Акрилатный каучук (ACM): до +150°C постоянно
• Силикон (VMQ): до +200°C постоянно

При перегреве на 20–30°C выше нормы срок службы сокращается в 2–4 раза. При перегреве на 50°C — в 5–10 раз.

Причины перегрева:

• Низкий уровень масла в узле (недостаточное охлаждение)
• Высокая частота вращения (выше расчетной для данного сальника)
• Перегрузка узла (повышенное трение, выделение тепла)
• Неправильный подбор материала сальника (НБР вместо FKM в горячих зонах)

Признаки разрушения от перегрева:

• Резина затвердела (при попытке согнуть кромку — трескается)
• Цвет изменился (почернение, обугливание)
• Множественные трещины по кромке
• Течь появилась резко, через короткое время после замены (50–200 моточасов)

Если сальник разрушился от перегрева — проверьте уровень масла, измерьте температуру корпуса узла (инфракрасным термометром). Возможно, требуется переход на термостойкий материал (FKM).

Повреждение рабочей кромки абразивом

Пыль, песок, металлическая стружка попадают между валом и рабочей кромкой. Абразивные частицы работают как наждачная бумага — быстро истирают резину и вал.

Источники абразива:

• Негерметичные пыльники (грязь попадает снаружи)
• Продукты износа подшипников (металлическая пыль)
• Загрязненное масло (отсутствие замены, попадание песка при заправке)
• Разрушение шестерен (стружка циркулирует в масле)

Признаки абразивного износа:

• На валу видны риски, царапины по окружности (след работы абразива)
• Рабочая кромка изношена неравномерно, видны борозды
• Масло грязное, мутное (не меняли вовремя)
• Срок службы сальника 100–500 моточасов (в 5–10 раз меньше нормы)

Замена только сальника не решит проблему. Обязательно: промывка узла, замена масла, установка нового сальника, полировка или замена вала (если риски глубже 0,1 мм).

Дефекты поверхности вала

Рабочая поверхность вала под сальником должна быть гладкой (шероховатость Ra 0,32–1,25 мкм). Риски, раковины, коррозия разрушают рабочую кромку манжеты за 10–100 моточасов.

Типичные дефекты вала:

• Задиры — глубокие царапины от попадания твердых частиц или неаккуратного монтажа сальника
• Коррозия — точечная ржавчина при длительном простое техники с влажным воздухом
• Выработка — канавка по окружности вала от длительной работы старого сальника
• Биение вала — более 0,05 мм (изношенные подшипники, изогнутый вал)

Признаки дефекта вала:

• Новый сальник течет сразу или через 10–50 моточасов
• При осмотре вала видны риски, ржавчина, канавка
• Несколько замен сальника не устранили течь

Методы устранения:

• Риски глубиной до 0,1 мм — полировка вала наждачной бумагой P1000–P2000
• Риски глубиной 0,1–0,3 мм — шлифовка на токарном станке, уменьшение диаметра на 0,5–1 мм + сальник под новый размер
• Глубокие дефекты или выработка — ремонтные втулки, хромирование, замена вала

Не устанавливайте новый сальник на поврежденный вал — выбросите деталь и масло.

Ошибки монтажа сальника

До 30% преждевременных течей — результат неправильной установки. Рабочая кромка заворачивается, повреждается или недостаточно прижимается к валу.

Типичные ошибки:

• Запрессовка без оправки — сальник перекашивается, кромка заминается
• Установка без смазки рабочей кромки — сухое трение при первом пуске разрушает резину
• Протяжка сальника через резьбу или шлицы — кромка подрезается острыми краями
• Удары молотком по сальнику — деформация каркаса, нарушение геометрии
• Несоответствие размеров — диаметр вала на 0,2–0,5 мм меньше номинала, сальник неплотно садится

Правильная технология монтажа:

1. Очистите посадочное место и вал от грязи, старого герметика
2. Проверьте состояние вала (шероховатость, отсутствие рисок)
3. Смажьте рабочую кромку сальника маслом (тем же, что в узле)
4. Наденьте на вал защитную втулку (пластик или тонкий металл) для прохода через резьбу
5. Запрессуйте сальник оправкой (диаметр на 2–3 мм меньше наружного диаметра сальника)
6. Контролируйте глубину посадки (по меткам на корпусе или чертежу)

Усилие запрессовки: 500–2000 Н в зависимости от размера. Не бейте молотком — используйте пресс или оправку с равномерным нажимом.

Методы диагностики без разборки узла

Визуальный осмотр характера течи

Типы течи и их значение:

Запотевание — нормально для узлов с наработкой 3000+ моточасов. Не требует срочной замены, но планируйте ремонт.

Измерение температуры корпуса

Используйте инфракрасный термометр (пирометр). Измерьте температуру корпуса редуктора, КПП, моста в зоне установки сальника.

Нормативные температуры:

• Редукторы, мосты: +50…+70°C при температуре воздуха +20°C
• Коробки передач: +60…+80°C
• Двигатели (зона коленвала): +80…+100°C

Если температура выше нормы на 20°C и более — проверьте уровень масла, состояние подшипников (гул, вибрация). Перегрев — прямая угроза сальникам.

Анализ состояния масла

Слейте 50–100 мл масла из узла в чистую прозрачную емкость. Осмотрите на свету.

Признаки проблем:

• Мутное, серое масло — абразив (металлическая пыль, песок). Сальник быстро выйдет из строя даже после замены.
• Капли воды на дне — попадание влаги (разрушение пыльников, конденсат). Вода вымывает смазку с рабочей кромки.
• Металлическая стружка — износ шестерен, подшипников. Стружка режет сальник как абразив.
• Запах гари — перегрев масла. Проверьте нагрузку на узел, охлаждение.

Грязное масло — замените до установки нового сальника. Иначе новая манжета выйдет из строя за 100–300 моточасов.

Проверка биения вала

Установите индикатор часового типа на корпус узла. Уприте ножку индикатора в зону вала под сальником (если доступна) или в соседнюю зону. Проверните вал вручную на полный оборот.

Допустимое биение:

• Для валов диаметром до 30 мм: не более 0,03 мм
• Для валов диаметром 30–50 мм: не более 0,05 мм
• Для валов диаметром 50–100 мм: не более 0,08 мм

Биение более допустимого — изношены подшипники или изогнут вал. Сальник не держит из-за переменного зазора (в одной точке прижат, в другой — зазор).

Замените подшипники или вал. Установка нового сальника без устранения биения бесполезна.

Как продлить срок службы сальников

Правила эксплуатации:

• Контролируйте уровень масла еженедельно (при интенсивной работе — ежедневно). Низкий уровень = перегрев = разрушение сальника.
• Меняйте масло по регламенту (каждые 250–500 моточасов для редукторов, 100–200 для двигателей). Грязное масло убивает сальники.
• Проверяйте пыльники — они защищают сальники от грязи. Порванный пыльник = абразив внутри узла.
• Не перегружайте технику — работа на пределе повышает температуру, ускоряет износ.

При замене масла:

• Промойте узел промывочным маслом (для редукторов, КПП)
• Замените фильтры (если есть)
• Проверьте магниты сливной пробки — количество стружки показывает степень износа узла

Выбор качественных сальников:

• Требуйте сертификат соответствия ГОСТ или ISO
• Проверяйте маркировку на сальнике (размеры, материал, производитель)
• Не покупайте сальники без упаковки (грязь на кромке = быстрый износ)
• Для горячих зон (двигатели, турбины) — только фторкаучук (FKM)

Срок хранения сальников:

• В заводской упаковке: 3–5 лет
• Без упаковки: не более 1 года (резина стареет, твердеет)
• При температуре: +5…+25°C, влажность 50–70%

Не используйте сальники с истекшим сроком хранения или затвердевшей резиной.

Когда стоит перейти на сальники из другого материала

Замена НБР на FKM (фторкаучук) оправдана если:

• Температура в зоне сальника постоянно выше +90°C
• Частые перегревы узла (тяжелые условия работы)
• Срок службы НБР-сальников менее 1000 моточасов

FKM дороже НБР в 3–5 раз, но ресурс выше в 2–3 раза при высоких температурах.

Замена на двухкромочные сальники:

Если одиночный сальник не держит (высокое давление, сложные условия) — используйте двухкромочные манжеты. Две рабочие кромки обеспечивают надежность даже при износе одной.

Применение ремонтных сальников:

Если на валу выработка (канавка) — используйте сальники увеличенной ширины. Рабочая кромка садится на неповрежденную зону вала.

Итого: Сальники текут из-за износа резины, повреждения вала, перегрева, абразива в масле или ошибок монтажа. Диагностируйте причину до замены: осмотрите характер течи, измерьте температуру, проверьте масло, оцените состояние вала. Замена сальника без устранения причины даст повторную течь через 10–500 моточасов. Продлевайте ресурс контролем уровня масла, своевременной заменой, защитой от абразива. Для горячих зон используйте FKM вместо НБР.
