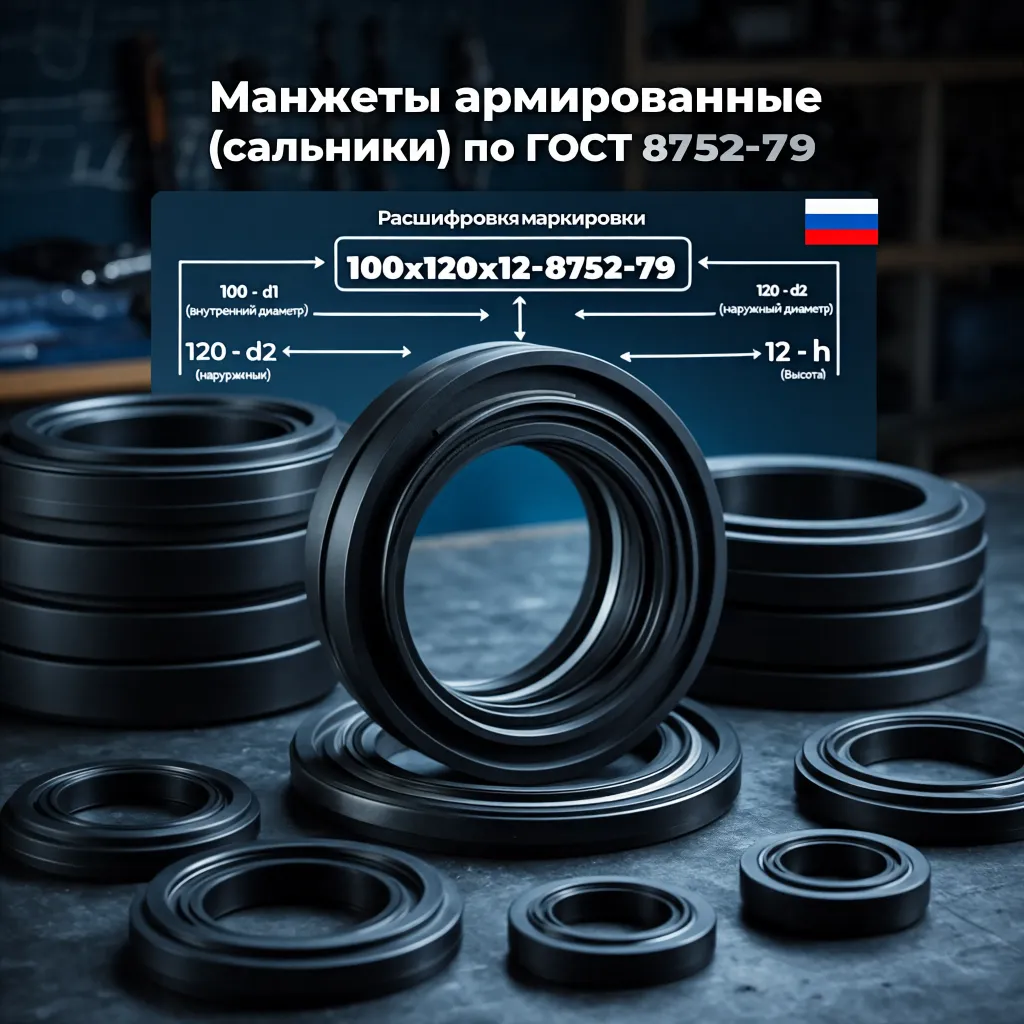

Манжеты армированные (сальники) по ГОСТ 8752-79: расшифровка маркировки.

Манжеты армированные (сальники) маркируются по ГОСТ 8752-79 цифро-буквенным кодом, который содержит размеры, тип исполнения, материал резины. Неправильная расшифровка приводит к заказу несовместимой детали — потеря времени, простой техники. Разбираем структуру обозначения, учимся читать маркировку и находить аналоги.

Структура обозначения сальника по ГОСТ 8752-79

Полное обозначение манжеты состоит из 5–7 элементов, разделенных дефисами и знаком «×».

Общая структура:

Манжета [тип] – [d] × [D] × [h] – [материал] – [исполнение] ГОСТ 8752-79

Где:

• Тип — конструктивное исполнение (1, 2, 3 и т.д.)
• d — внутренний диаметр (диаметр вала), мм
• D — наружный диаметр (диаметр посадочного отверстия), мм
• h — высота (ширина) манжеты, мм
• Материал — обозначение резиновой смеси
• Исполнение — дополнительные конструктивные особенности

Пример маркировки:

Манжета 1-40×62×10 – 1Р ГОСТ 8752-79

Расшифровка:

• Тип 1 — манжета с одной рабочей кромкой, правого вращения
• 40 мм — диаметр вала
• 62 мм — диаметр посадочного отверстия в корпусе
• 10 мм — ширина манжеты
• 1Р — резина на основе нитрильного каучука (маслобензостойкая)

Типы манжет по конструкции

ГОСТ 8752-79 регламентирует 9 основных типов манжет. Каждый тип предназначен для определенных условий работы.

Тип 1 — манжета с одной рабочей кромкой

Конструкция:

• Одна уплотняющая кромка, прижимаемая к валу пружиной
• Металлический каркас (обычно сталь толщиной 0,5–0,8 мм)
• Пружина — витая проволока диаметром 1–2 мм

Применение:

• Редукторы, коробки передач
• Мосты легковых и грузовых автомобилей
• Насосы (при давлении до 0,05 МПа)
• Электродвигатели

Рабочие параметры:

• Окружная скорость вала: до 15 м/с
• Давление рабочей среды: до 0,05 МПа (0,5 бар)
• Температура: от -40°C до +120°C (зависит от материала резины)

Тип 1 — самый массовый. Около 70% всех сальников в технике относятся к этому типу.

Тип 2 — манжета с двумя рабочими кромками

Конструкция:

• Две уплотняющие кромки (основная и дополнительная)
• Две пружины
• Усиленный металлический каркас

Применение:

• Узлы с повышенным давлением (до 0,3 МПа)
• Гидравлические системы
• Насосы высокого давления
• Редукторы с высоким уровнем масла

Преимущества:

• Надежность выше на 40–60% по сравнению с типом 1
• Компенсация износа первой кромки за счет второй
• Увеличенный ресурс (в 1,5–2 раза)

Цена на 30–50% выше манжет типа 1. Применяйте при частых отказах одиночных сальников.

Тип 3 — манжета без пружины

Конструкция:

• Одна рабочая кромка без пружины
• Прижим к валу за счет упругости резины
• Металлический каркас

Применение:

• Узлы с малой окружной скоростью (до 3 м/с)
• Пыльники (защита от загрязнений, а не от масла)
• Легконагруженные редукторы

Ограничения:

• Не держит давление более 0,01 МПа
• Быстрее изнашивается (ресурс на 30–40% ниже типа 1)

Используйте тип 3 только если указан производителем техники. Замена типа 1 на тип 3 недопустима.

Типы 6, 7, 8 — манжеты для штоков

Конструкция:

• Рабочая кромка направлена в противоположную сторону (уплотнение подвижного штока)
• Усиленный каркас для восприятия радиальных нагрузок
• Специальная геометрия кромки (угол атаки 15–25°)

Применение:

• Гидроцилиндры (стрела экскаватора, ковш погрузчика)
• Амортизаторы
• Пневмоцилиндры

Манжеты для штоков не взаимозаменяемы с манжетами для валов. Конструкция и направление уплотнения разные.

Обозначения материалов резины

Материал резины обозначается буквенно-цифровым кодом. От материала зависят температурный диапазон, стойкость к маслам, ресурс.

Основные материалы по ГОСТ 8752-79

Обозначение	Материал	Температура, °C	Стойкость к маслам	Применение
1Р	Нитрильный каучук (НБР)	-40…+120	Высокая	Редукторы, КПП, мосты
2Р	Фторкаучук (FKM)	-20…+180	Очень высокая	Двигатели, турбины
3Р	Силикон (VMQ)	-60…+200	Низкая	Пищевая промышленность
4Р	Этилен-пропилен (EPDM)	-50…+130	Нет	Системы охлаждения
51	НБР морозостойкий	-55…+100	Высокая	Северная техника

1Р — нитрильный каучук (НБР):

Стандартный материал для 80% сальников. Набухание в масле не более 25–35%. Стоек к бензину, дизельному топливу, минеральным маслам. Не стоек к тормозным жидкостям на гликолевой основе.

Цена: 50–150 руб/шт (в зависимости от размера).

2Р — фторкаучук (FKM, Viton):

Применяется в двигателях (сальник коленвала, распредвала), турбокомпрессорах, горячих редукторах. Выдерживает постоянный контакт с горячим маслом (+150…+180°C).

Цена: в 4–6 раз выше НБР. Используйте только при температуре выше +120°C или по требованию производителя.

51 — НБР морозостойкий:

Сохраняет эластичность при -55°C. Применяется в технике для Крайнего Севера, рефрижераторах, морозильных установках. В обычных условиях переплата неоправданна.

Как определить материал по внешнему виду

Если маркировка стерлась или отсутствует:

• НБР (1Р) — черный цвет, средняя жесткость, слабый резиновый запах
• FKM (2Р) — черный или коричневый, жесткий (80–90 Shore A), почти без запаха
• Силикон (3Р) — красный, белый, прозрачный, очень мягкий (40–60 Shore A)
• EPDM (4Р) — черный, мягкий, устойчив к озону (не трескается на воздухе)

Точно определить материал можно только в лаборатории. При замене требуйте у поставщика подтверждение материала (сертификат, маркировка на упаковке).

Размеры манжет — как измерить и подобрать

Измерение размеров старого сальника

Если маркировка не читается, измерьте сальник штангенциркулем:

d — внутренний диаметр (диаметр вала):

Измеряйте по рабочей кромке в свободном состоянии (без растяжения). Фактический размер на 0,5–1,5 мм меньше номинального диаметра вала (за счет натяга кромки).

D — наружный диаметр:

Измеряйте по наружной кромке металлического каркаса. Допуск по ГОСТ: ±0,3 мм для диаметров до 80 мм, ±0,5 мм для диаметров более 80 мм.

h — ширина (высота) манжеты:

Измеряйте в самом широком месте. Для манжет типа 1 это обычно 7, 8, 10, 12 мм.

Пример:

Измерили: d = 39,5 мм, D = 61,8 мм, h = 9,8 мм.
Ближайший стандартный размер: 40×62×10.

Стандартные размерные ряды

ГОСТ 8752-79 регламентирует размеры с градацией:

• Диаметры валов (d): от 6 до 500 мм (шаг 1, 2, 5 мм в зависимости от диапазона)
• Наружные диаметры (D): d + 12…30 мм (зависит от типа)
• Ширина (h): 7, 8, 10, 12, 15, 18, 20 мм (наиболее распространенные)

Наиболее массовые размеры:

• 30×47×7, 30×47×10
• 35×52×7, 35×52×10
• 40×62×10, 40×62×12
• 50×72×10, 50×72×12
• 55×80×10
• 60×85×10

Эти размеры применяются в 60% техники (легковые автомобили, малая спецтехника, насосы).

Допуски и посадки

Допуск на диаметр вала (d):

По ГОСТ вал под сальник изготавливается с допуском h11 (для валов до 50 мм: -0,16 мм). Поверхность шлифованная, шероховатость Ra 0,32–1,25 мкм.

Допуск на отверстие в корпусе (D):

Отверстие под наружный диаметр сальника — H8 (для D до 80 мм: +0,046 мм). Сальник запрессовывается с натягом 0,2–0,5 мм.

Если вал изношен (диаметр меньше на 0,3–0,5 мм) — сальник не держит. Варианты решения: ремонтная втулка, хромирование вала, сальник нестандартного размера.

Аналоги и взаимозаменяемость

Российские аналоги:

• ГОСТ 8752-79 соответствует международному стандарту ISO 6194
• Зарубежные обозначения: TC, SC, TB (Type C — с пружиной, Type B — без пружины)

Пример зарубежного обозначения:

TC 40×62×10 = Манжета 1-40×62×10 ГОСТ 8752-79

Проверка совместимости:

1. Сравните размеры d × D × h (должны совпадать с точностью ±0,5 мм)
2. Проверьте материал (NBR = 1Р, FKM = 2Р)
3. Уточните тип (наличие пружины, количество кромок)

Не заменяйте сальник с пружиной на сальник без пружины — ресурс сократится в 2–3 раза.

Как правильно заказать сальник

Минимальная информация для поставщика:

• Тип манжеты (1, 2, 3 и т.д.) или конструкция (с пружиной/без)
• Размеры: d × D × h (в мм)
• Материал резины (1Р, 2Р или требование по температуре/среде)
• ГОСТ 8752-79

Пример корректной заявки:

«Требуется манжета 1-40×62×10 – 1Р ГОСТ 8752-79, количество 10 шт.»

Дополнительно укажите:

• Применение (редуктор грузовика, насос, двигатель) — поможет поставщику уточнить материал
• Производитель техники и модель узла (если известно)
• Требования к упаковке (индивидуальная или групповая)

Чего не делать:

• Не заказывайте «сальник на 40» без указания D и h — существует 10+ вариантов
• Не говорите «такой же, как был» без размеров — поставщик не экстрасенс
• Не покупайте сальники без маркировки на корпусе — подделка или брак

Проверка качества при приемке

Визуальный осмотр:

• Маркировка читается (выдавлена или напечатана на металлическом каркасе)
• Резина без трещин, разрывов, посторонних включений
• Пружина равномерно прилегает к рабочей кромке (не провисает)
• Рабочая кромка гладкая, без заусенцев

Проверка размеров:

Измерьте штангенциркулем d, D, h. Допустимое отклонение от маркировки: ±0,5 мм.

Проверка эластичности:

Согните рабочую кромку пальцем. Резина должна быть эластичной, без трещин при изгибе. Если кромка жесткая, трескается — сальник старый или хранился неправильно.

Упаковка:

Качественные сальники поставляются в индивидуальной упаковке (полиэтилен, картонная коробка). Защищает от загрязнения рабочей кромки.

---

Итого: Маркировка сальника по ГОСТ 8752-79 содержит тип, размеры d×D×h и материал резины. Тип 1 — стандартная манжета с пружиной для валов, тип 2 — двухкромочная для высокого давления. Материал 1Р — нитрильный каучук для масел, 2Р — фторкаучук для высоких температур. При заказе указывайте полное обозначение, проверяйте размеры и маркировку при приемке. Не заменяйте сальники с пружиной на сальники без пружины — ресурс упадет в 2–3 раза.
