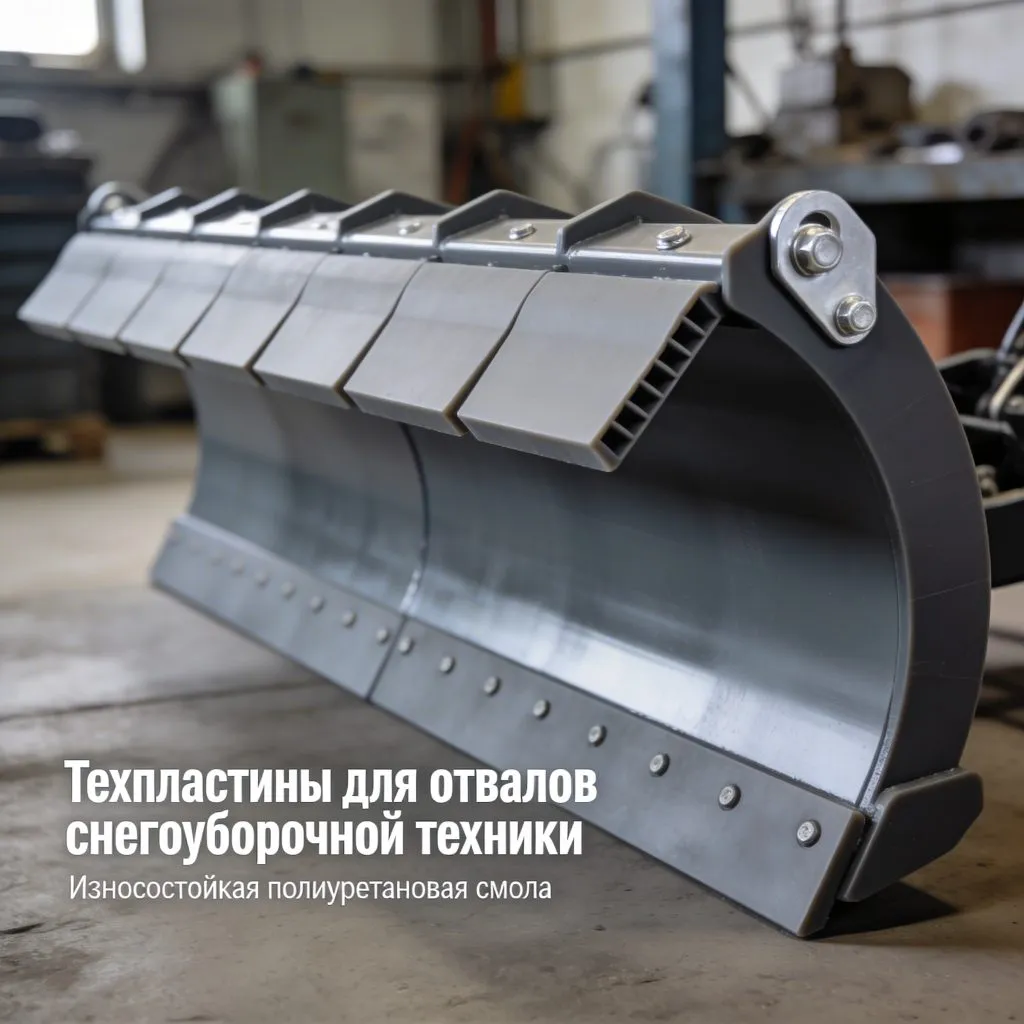

Грейдерные пластины для отвалов — выбор материала и расчет срока службы

Резиновые пластины на отвалах грейдеров, снегоочистителей, погрузчиков защищают дорожное покрытие и снижают износ металлической кромки ножа. Неправильно подобранная резина истирается за неделю интенсивной работы или рвется на неровностях. Разбираемся, какую техпластину ставить на разные типы техники, как рассчитать толщину и избежать преждевременного износа.

Какую резину использовать для грейдерных отвалов

Грейдерные пластины работают в режиме постоянного истирания об асфальт, бетон, лед. Требования к материалу: высокая износостойкость, эластичность при отрицательных температурах, стойкость к ударным нагрузкам.

Техпластина общего назначения (ГОСТ 7338-90, марка А)

Характеристики:

• Температура эксплуатации: от -45°C до +80°C
• Прочность при разрыве: не менее 4,5 МПа
• Относительное удлинение: не менее 200%
• Истираемость: 800–1200 мм³ (метод Шоппера по ГОСТ 426-77)
• Плотность: 1,1–1,3 г/см³

Марка А — бюджетный вариант для легких снегоочистителей (малые тракторы МТЗ-80, МТЗ-82) при уборке снега с грунтовых дорог. На асфальте истирается быстро — срок службы 50–150 моточасов.

Не применяйте на грейдерах и тяжелой технике — материал недостаточно износостоек. Экономия 30% на цене оборачивается заменой каждые 2–3 недели.

Износостойкая техпластина (марка Б)

Характеристики:

• Температура: от -50°C до +80°C
• Прочность при разрыве: не менее 7,0 МПа
• Относительное удлинение: не менее 250%
• Истираемость: 400–600 мм³
• Плотность: 1,2–1,4 г/см³

Марка Б содержит больше технического углерода (сажи), что повышает износостойкость в 1,5–2 раза. Применяется на грейдерах ДЗ-98, ГС-10.02, ГС-14.02, тяжелых снегоочистителях ЗИЛ, КамАЗ.

Срок службы на асфальте: 200–400 моточасов. На бетоне и брусчатке: 150–250 моточасов. Оптимальный вариант по соотношению цена/ресурс для коммунальной техники.

Усиленная грейдерная резина (специальные марки)

Характеристики:

• Температура: от -55°C до +90°C
• Прочность при разрыве: 10–15 МПа
• Истираемость: 250–400 мм³
• Армирование: тканевые прослойки (для толщин более 30 мм)
• Плотность: 1,3–1,5 г/см³

Усиленная резина изготавливается с добавлением синтетических каучуков (бутадиен-нитрильный, хлоропреновый). Повышенное содержание упрочняющих наполнителей. Некоторые марки армируются кордом или тканевыми слоями.

Применение: автогрейдеры на федеральных трассах с круглосуточной работой, карьерная техника, аэродромные снегоочистители. Срок службы: 400–800 моточасов.

Цена в 1,8–2,5 раза выше марки Б. Оправдана при интенсивной эксплуатации (более 150 моточасов в месяц).

Полиуретановые пластины

Характеристики:

• Температура: от -40°C до +80°C
• Прочность при разрыве: 40–60 МПа
• Истираемость: 80–150 мм³ (в 3–5 раз ниже резины)
• Твердость: 85–95 единиц по Шору А
• Плотность: 1,1–1,2 г/см³

Полиуретан — альтернатива резине при экстремальных условиях. Износостойкость в 4–6 раз выше резины марки Б. Сохраняет эластичность при -40°C. Не боится контакта с маслами, топливом.

Недостатки: высокая цена (в 4–6 раз дороже резины марки Б), низкая стойкость к ударным нагрузкам на неровностях (может треснуть при наезде на бордюр).

Применение: снегоочистители аэропортов, грейдеры на брусчатке и бетоне (городские площади), карьерная техника. Срок службы: 800–1500 моточасов.

Сравнительная таблица материалов для грейдерных пластин

Параметр	Марка А	Марка Б	Усиленная	Полиуретан
Прочность, МПа	≥4,5	≥7,0	10–15	40–60
Истираемость, мм³	800–1200	400–600	250–400	80–150
Температура, °C	-45…+80	-50…+80	-55…+90	-40…+80
Срок службы, моточасы	50–150	200–400	400–800	800–1500
Цена (условно)	1x	1.5x	2.5x	6x
Типовая техника	МТЗ, легкие тракторы	ДЗ-98, КамАЗ-снегоуборщики	Автогрейдеры на трассах	Аэродромная техника

Как выбрать толщину и размер пластины

Расчет толщины под тип покрытия

Для грунтовых дорог:

• Толщина: 15–25 мм
• Материал: марка А или Б
• Обоснование: неровности компенсируются эластичностью резины, истирание умеренное

Для асфальта:

• Толщина: 20–35 мм
• Материал: марка Б или усиленная
• Обоснование: высокое истирание, нужен запас по толщине

Для бетона и брусчатки:

• Толщина: 25–40 мм
• Материал: усиленная резина или полиуретан
• Обоснование: максимальное истирание, жесткие удары на швах плит

Для льда:

• Толщина: 20–30 мм
• Материал: марка Б (морозостойкая)
• Обоснование: истирание ниже, чем на асфальте, но важна морозостойкость

Толщина менее 15 мм не обеспечивает достаточный ресурс — пластина истирается за 20–50 моточасов. Толщина более 50 мм избыточна для большинства задач, увеличивает нагрузку на крепеж.

Стандартные размеры пластин

Для автогрейдеров (ДЗ-98, ГС-14.02):

• Длина: 3000–4000 мм (по ширине отвала)
• Ширина: 200–300 мм
• Толщина: 25–40 мм
• Крепление: болты М12–М16 с шагом 150–200 мм

Для снегоуборочных отвалов грузовиков (КамАЗ, ЗИЛ, МАЗ):

• Длина: 2500–3500 мм
• Ширина: 150–250 мм
• Толщина: 20–30 мм
• Крепление: болты М10–М14 с шагом 100–150 мм

Для тракторных отвалов (МТЗ-80, МТЗ-82):

• Длина: 2000–2500 мм
• Ширина: 120–200 мм
• Толщина: 15–25 мм
• Крепление: болты М8–М12 с шагом 100–120 мм

При заказе указывайте точные размеры металлической части отвала. Резина должна выступать за кромку ножа на 3–5 мм (компенсация начального износа).

Правила монтажа грейдерных пластин

Подготовка к установке:

1. Очистите металлический нож от грязи, льда, ржавчины
2. Проверьте состояние крепежных отверстий (резьба не сорвана)
3. Осмотрите кромку ножа — сколы и выбоины зачистите болгаркой
4. Разметьте положение резины (симметрично относительно центра отвала)

Порядок монтажа:

1. Уложите резиновую пластину на нож, совместите крепежные отверстия
2. Установите болты с широкими шайбами (диаметр шайбы минимум 30 мм)
3. Затяните болты крест-накрест, равномерно по всей длине
4. Момент затяжки: 40–60 Н·м для М10, 60–80 Н·м для М12, 80–120 Н·м для М16
5. Проверьте вылет резины за кромку ножа — должен быть 3–5 мм

Типичные ошибки монтажа:

• Перетяжка болтов. Резина продавливается вокруг болта, образуется локальное ослабление. При нагрузке пластина рвется в этом месте.
• Малый диаметр шайб. Болт с шайбой 15–20 мм прорезает резину под вибрацией. Используйте шайбы диаметром 30–40 мм.
• Установка на грязный нож. Между металлом и резиной попадают камни, лед — пластина неплотно прилегает, быстрее истирается.
• Отсутствие вылета за кромку. Резина заподлицо с ножом истирается неравномерно, металл начинает контактировать с дорогой.

Эксплуатация и признаки необходимости замены

Рекомендации по эксплуатации:

• Перед началом работы прогрейте технику 5–10 минут (резина становится эластичнее)
• Избегайте резких ударов отвалом о бордюры, люки — это рвет резину
• При работе на неровностях снижайте скорость до 5–10 км/ч
• Периодически (каждые 20–30 моточасов) осматривайте крепеж — подтягивайте ослабшие болты

Признаки критического износа:

• Толщина резины в зоне истирания менее 5 мм
• Появление сквозных трещин или разрывов
• Обнажение тканевого корда (для армированных пластин)
• Металлический нож начинает контактировать с дорогой (слышен характерный скрежет)

Не дожидайтесь полного истирания резины. Работа металлическим ножом без защиты разрушает дорожное покрытие, приводит к штрафам дорожных служб. Меняйте пластину при остаточной толщине 8–10 мм.

Срок службы в зависимости от условий:

• Грунтовые дороги, марка А: 50–150 моточасов
• Асфальт, марка Б: 200–400 моточасов
• Асфальт, усиленная резина: 400–800 моточасов
• Бетон/брусчатка, полиуретан: 800–1500 моточасов

Фактический ресурс зависит от интенсивности работы, состояния покрытия, квалификации оператора. При бережной эксплуатации ресурс увеличивается на 20–30%.

Что указывать в заявке при заказе

Обязательная информация для поставщика:

• Тип техники: грейдер ДЗ-98, снегоочиститель на базе КамАЗ, отвал МТЗ-80 и т.д.
• Размеры: длина, ширина, толщина (или чертеж металлического ножа)
• Тип покрытия: грунт, асфальт, бетон, брусчатка
• Интенсивность работы: моточасов в месяц
• Наличие отверстий: количество, диаметр, шаг

Дополнительно уточните:

• Материал: марка А, Б, усиленная или полиуретан
• Морозостойкость (если работа при температуре ниже -40°C)
• Армирование (для толщин более 30 мм рекомендуется тканевая прослойка)
• Формат поставки: цельная пластина или секции (для длинных отвалов удобнее секции по 1,5–2 метра)

Серьезный поставщик задаст уточняющие вопросы и предложит оптимальный вариант под ваши условия. Если просто говорят «есть грейдерная резина» без уточнения марки — ищите другого.

Хранение запасных пластин

Условия хранения:

• Температура: от +5°C до +25°C
• Влажность: не более 70%
• Защита от прямых солнечных лучей (УФ-излучение ускоряет старение)
• Горизонтальное положение, высота стопки не более 1 метра
• Вдали от нагревательных приборов (минимум 1 метр)

Срок хранения резиновых пластин: 18–24 месяца с даты производства. Полиуретановые пластины хранятся до 36 месяцев без потери свойств.

Перед монтажом резины, хранившейся на холоде, выдержите ее в теплом помещении 4–8 часов. Холодная резина жесткая, при монтаже может треснуть.

---

Итого: Грейдерные пластины выбирают по типу покрытия и интенсивности работы. Для грунтовых дорог — марка А, для асфальта — марка Б, для бетона и интенсивной эксплуатации — усиленная резина или полиуретан. Рассчитывайте толщину с запасом на износ (минимум 20 мм). Монтируйте на широкие шайбы, не перетягивайте болты. Меняйте пластину при остаточной толщине 8–10 мм, не дожидаясь контакта металла с дорогой. Правильно подобранная резина экономит на ремонте покрытия и штрафах.
