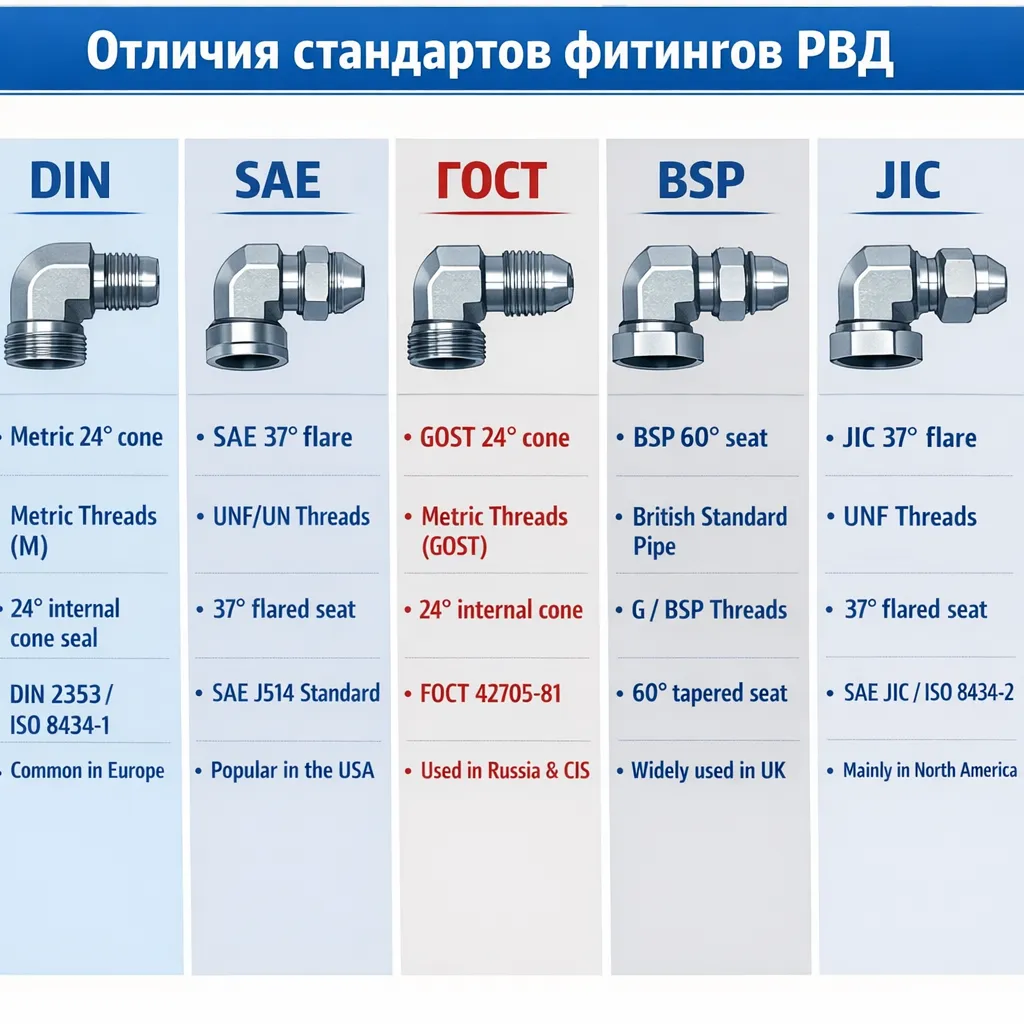

Отличия стандартов фитингов РВД

Отличия стандартов фитингов РВД: DIN, SAE, ГОСТ, BSP, JIC

Сорванная резьба или течь гидравлического масла — частый итог попыток соединить несовместимую арматуру. Внешне похожие гайки могут иметь разный шаг резьбы или угол уплотнительного конуса. Чтобы избежать поломки насосов и распределителей, механику необходимо точно определять виды фитингов для РВД при замене шланга. Разберем ключевые параметры европейских, американских и российских стандартов соединений.

Геометрия уплотнений: как работают разные стандарты

Герметичность рукава высокого давления достигается не за счет резьбы. За удержание масла под давлением отвечает плотный контакт уплотнительных поверхностей. Резьба лишь обеспечивает нужное усилие прижима. Главные отличия стандартов фитингов кроются в типе посадочного конуса, наличии резиновых колец и шаге витков.

На спецтехнике встречаются четыре основные группы соединений:

• Европейские (DIN, BSP). Базируются на немецких нормах (метрическая резьба) и британских трубных стандартах (дюймовая резьба). Углы конуса составляют 24° или 60°.
• Американские (SAE, JIC, ORFS). Разработаны для техники Caterpillar, Bobcat, John Deere. Используют дюймовую резьбу UNF. Уплотнение происходит по конусу 74° или по плоскому торцу с O-ring.
• Российские (ГОСТ). Стандарт DK со сферическим ниппелем и метрической резьбой. Применяется на отечественных тракторах, экскаваторах ТВЭКС, автомобилях КАМАЗ и МАЗ.
• Японские (JIS). Метрическая или трубная резьба с обратным конусом 60°. Встречаются на технике Komatsu, Hitachi, Kato.

Сравнительная таблица резьбы BSP, JIC, DIN и ГОСТ

Для идентификации арматуры в полевых условиях снабженцу или инженеру понадобятся штангенциркуль, резьбомер и таблица параметров. В сводке ниже приведены характеристики самых популярных соединений.

Таблица: Основные стандарты гидравлических фитингов

Как отличить резьбу BSP и JIC на практике

Монтажники часто путают британский и американский стандарты. Обе резьбы исчисляются в дюймах, но шаг и форма витков у них кардинально разные. Если накрутить гайку JIC на штуцер BSP, соединение заклинит на втором витке, а резьбовое соединение будет испорчено.

Различия выявляются при визуальном осмотре и замере:

• У стандарта BSP (Великобритания) угол конуса составляет 60 градусов. Резьба трубная (например, размер 1/2″ имеет 14 ниток на дюйм).
• У стандарта JIC (США) угол посадочного конуса равен 74 градусам. Резьба UNF имеет другой шаг (например, для аналогичного прохода размер резьбы будет 3/4″ и 16 ниток).
• Ниппель JIC всегда выглядит более вытянутым и острым. Ниппель BSP имеет визуально притупленную форму.

Фитинги РВД ГОСТ и DIN: в чем разница

Многие инженеры пытаются совместить отечественные и немецкие компоненты из-за одинаковой метрической резьбы. Делать это категорически запрещено. Фитинги РВД ГОСТ и DIN используют принципиально разные схемы уплотнения. Их прямая стыковка не обеспечивает герметичность гидросистемы.

Российский стандарт DK имеет сферическую форму ниппеля. При затяжке гайки полусфера упирается во внутренний конус штуцера. Немецкий стандарт DIN (модификации DKO или DKL) использует жесткий конус с углом 24° и посадочное место под резиновое кольцо на ниппеле.

При контакте сферы ГОСТ и 24-градусного конуса DIN возникает неравномерная точечная нагрузка. Металл быстро сминается от вибраций, и узел начинает пропускать гидравлическое масло. Для перехода с российской арматуры на европейскую применяют специальные стальные адаптеры-переходники.
