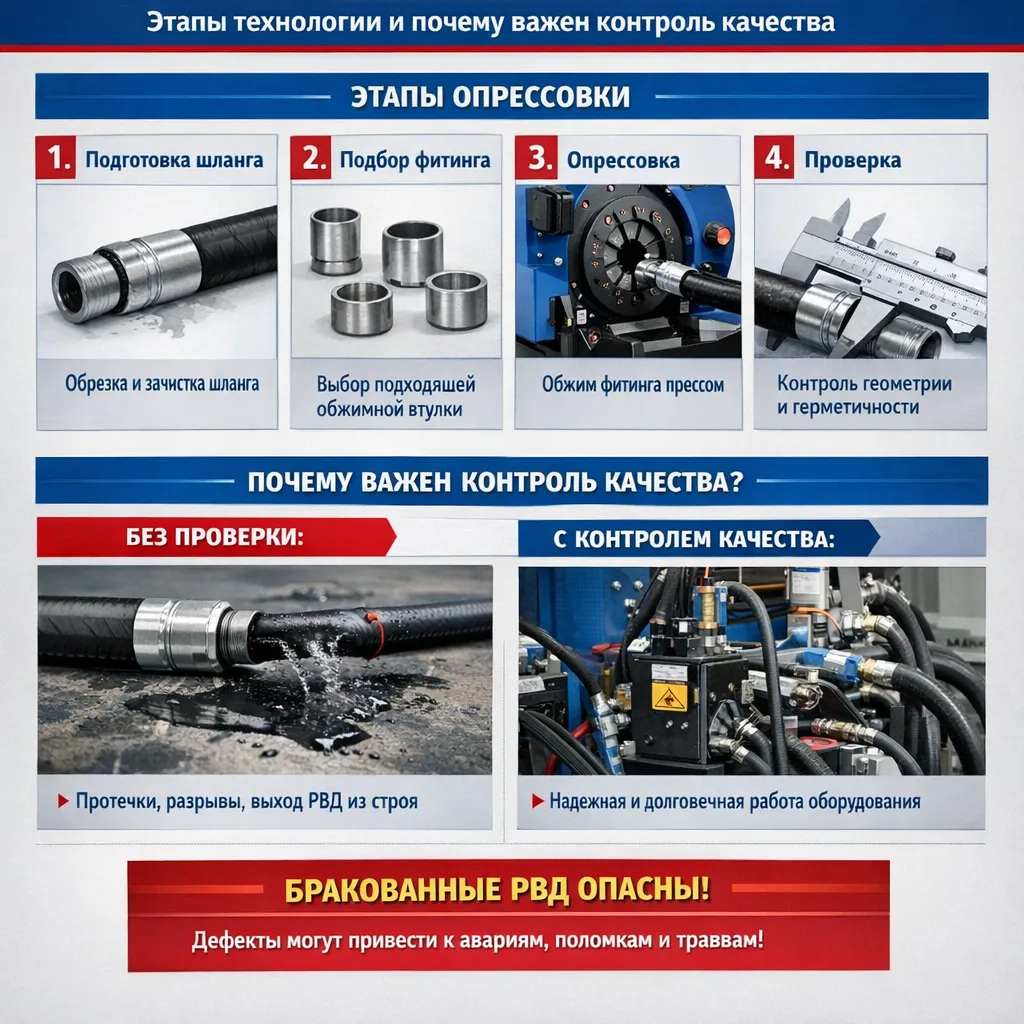

Опрессовка РВД: этапы технологии и контроль качества обжима

Разрыв гидравлического рукава в месте соединения с фитингом — прямое следствие брака при сборке. Вырванный наконечник приводит к мгновенной потере десятков литров гидравлического масла, остановке спецтехники и риску травмирования оператора. Чтобы шланг выдерживал паспортные гидроудары, технология опрессовки РВД должна соблюдаться до десятых долей миллиметра. Разберем пошаговый алгоритм заводского обжима и методы проверки готовых изделий.

Подготовка и резка гидравлического шланга

Производственный цикл начинается с точного отмера длины изделия. Резка рукава выполняется исключительно на специализированных отрезных станках с гладкими или зубчатыми лезвиями. Использовать углошлифовальную машину (болгарку) для отрезания шланга категорически запрещено. Абразивный круг плавит резину, перегревает и ослабляет металлокорд, а также оставляет внутри канала большое количество пыли.

Правильная резка на станке обеспечивает:

• Строго перпендикулярный срез (угол 90 градусов) без перекосов.
• Отсутствие распушенной проволоки силового каркаса на торце.
• Чистоту внутреннего канала шланга от металлической стружки и кусков резины.

Окорочка (снятие слоев): когда она необходима

Для надежной фиксации арматуры зубья металлической обжимной муфты (гильзы) должны жестко зацепиться за проволоку силового каркаса. На стандартных оплеточных шлангах 1SN и 2SN (стандарт EN 853) допускается обжим без снятия наружного слоя резины (технология Non-Skive). Их муфты имеют специальные агрессивные зубья, которые самостоятельно пробивают резиновое покрытие при сжатии.

Тяжелые навивочные рукава (4SP, 4SH по стандарту EN 856) требуют обязательной предварительной зачистки — окорочки.

• Наружная окорочка. На специальном окорочном станке снимается внешний слой резины до металлокорда на длину обжимной гильзы. Это исключает выдавливание резины из-под муфты под давлением.
• Внутренняя окорочка (Interlock). Применяется для шлангов, работающих при экстремальных давлениях (R13, R15). Механик удаляет внутренний слой резины, чтобы хвостовик фитинга напрямую контактировал с металлокордом.

Настройка станка и обжим гидравлических шлангов

После подготовки краев механик надевает муфту и до упора вставляет фитинг в рукав. Далее в работу вступает оборудование для опрессовки РВД — радиально-обжимной пресс. Главная задача оператора на этом этапе — правильно выставить диаметр обжима по таблицам производителя фитингов и муфт. Размеры зависят от типа шланга и толщины его стенок.

Недожим всего на 0,5 мм приведет к срыву фитинга при повышении давления в гидросистеме или при изгибе шланга. Пережим деформирует ниппель, сузит внутреннее проходное сечение и спровоцирует перегрев масла в узле. Сам обжим гидравлических шлангов происходит за счет синхронного сведения стальных кулачков пресса. Они равномерно сжимают муфту со всех сторон, образуя на ней продольные вмятины.

Почему важен контроль качества РВД

Внешний визуальный осмотр не гарантирует надежности собранного соединения. Строгий контроль качества РВД включает инструментальную проверку и гидравл��ческие стендовые испытания. Сразу после снятия шланга с пресса оператор замеряет диаметр обжатой муфты штангенциркулем в нескольких плоскостях. Значение должно совпадать с табличным допуском.

Далее внутрь фитинга пропускают металлический калибр-пробку. Если хвостовик фитинга был пережат и проходное сечение деформировалось, калибр просто застрянет. Готовые партии РВД выборочно проверяются на испытательных стендах давлением согласно ГОСТ 6286-73 (для оплеточных) или международным нормам ISO 1402.

Таблица: Стендовые испытания РВД (по стандарту ISO 1402)

Брак при сборке выявляется сразу на испытательном стенде. Типичные признаки некачественной опрессовки:

• Асимметричный обжим (перекос муфты из-за неправильной установки в кулачки).
• Трещины на металлической гильзе после снятия с пресса (использована дешевая сталь или превышен диаметр сжатия).
• Смещение фитинга по продольной оси относительно первоначального положения.
• Выдавливание внутреннего резинового слоя внутрь проходного канала шланга.
