Как измерить длину и диаметр РВД

Ошибка в длине рукава высокого давления на пару сантиметров приводит к его натяжению, обрыву фитинга и остановке техники. Неправильно подобранный внутренний диаметр вызывает перегрев гидравлического масла и разрушение насоса. При заказе новых шлангов снабженцу или механику нужны точные цифры. Разберем алгоритм снятия размеров со старого рукава.

Как определить диаметр гидравлического шланга

Базовый параметр любого рукава — внутренний проходной диаметр. Наружный размер зависит от количества слоев металлической оплетки (1SN, 2SN, 4SP) и важен в первую очередь при подборе пластиковой защиты или крепежных хомутов.

В гидравлике внутренний диаметр гидравлического шланга обозначают тремя способами: в миллиметрах (система DN), в дюймах и в модулях (Dash). Если маркировка на наружном слое резины стерлась от трения или грязи, измеряйте внутреннее отверстие штангенциркулем. Делать замер нужно на ровном срезе шланга, вдали от обжимной муфты, так как фитинг сужает проходное сечение.

Таблица: Соответствие диаметров РВД

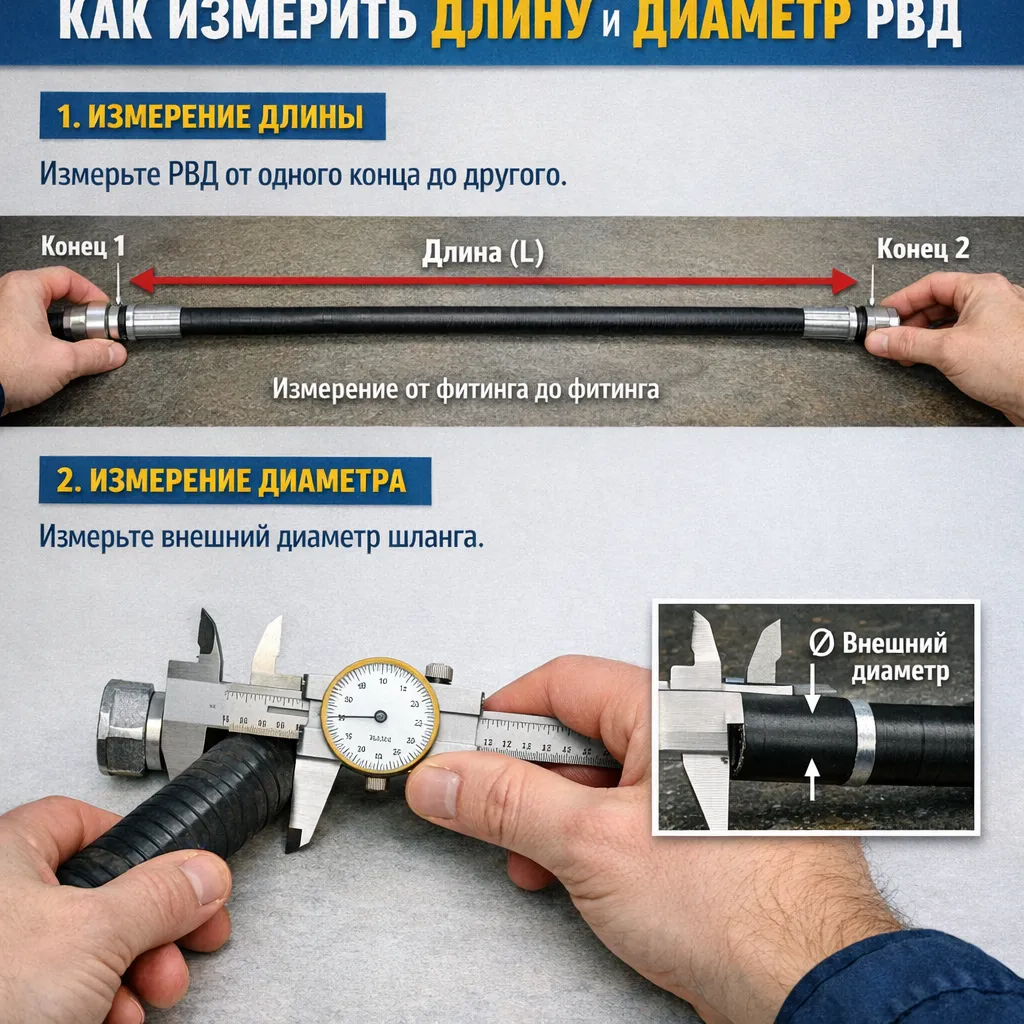

Правила: как измерить длину РВД с фитингами

Производители и сервисные центры считают общую длину изделия (L), включая соединительную арматуру. Измерять только гибкую резиновую часть — грубая ошибка, из-за которой вы получите слишком короткий шланг. Точки отсчета меняются в зависимости от конфигурации наконечников.

Правила замера длины для разной арматуры:

• Прямые фитинги (DK, BSP, JIC). Замер производится строго от края до края ниппелей.
• Угловые фитинги (90° или 45°). Расстояние измеряется от центра оси отверстия углового фитинга до края прямого фитинга на другом конце. Если оба фитинга угловые — от центра до центра.
• Фитинги стандарта Banjo (кольцевые). Длина берется от центра внутреннего отверстия металлического кольца.
• Фланцевые соединения (SFS, SFL). Точкой отсчета служит плоский торец фланца.

При подаче рабочего давления гидравлический шланг укорачивается на 2–4% из-за расширения металлокорда. По этой причине рукава категорически нельзя устанавливать «внатяг». Всегда закладывайте технологический провис при расчете длины.

Измерение фитингов РВД и резьбы

Если документация на технику утеряна, параметры арматуры вычисляются вручную. Измерение фитингов РВД требует наличия штангенциркуля и набора резьбомеров (метрического и дюймового). Шаг резьбы, ее диаметр и форма уплотнительного конуса определяют стандарт соединения.

Алгоритм определения резьбы:

1. Очистите арматуру от грязи и остатков гидравлического масла металлической щеткой.
2. Измерьте наружный диаметр для штуцера (наружная резьба) или внутренний диаметр для накидной гайки (внутренняя резьба).
3. Приложите шаблоны резьбомера. Если зубья плотно входят во впадины без зазоров на просвет — шаг определен верно.
4. Измерьте угол уплотнительного конуса (например, 24° для стандарта DKO, 60° для BSP или 74° для JIC). Для точного замера применяют угломер или специальные слесарные калибры.

Углы установки фитингов

Если на шланге установлены два угловых фитинга, критически важен угол их взаимного расположения (позиционирование). Один фитинг принимается за 0°, а угол второго отсчитывается по часовой стрелке.

Скручивание рукава при монтаже недопустимо. Смещение угла всего на 5-10 градусов при установке на технику вызывает напряжение в силовом каркасе, что приводит к быстрому разрушению металлокорда и разрыву шланга под давлением. Если вы заказываете РВД с двумя «углами», обязательно укажите градус смещения в заявке.
