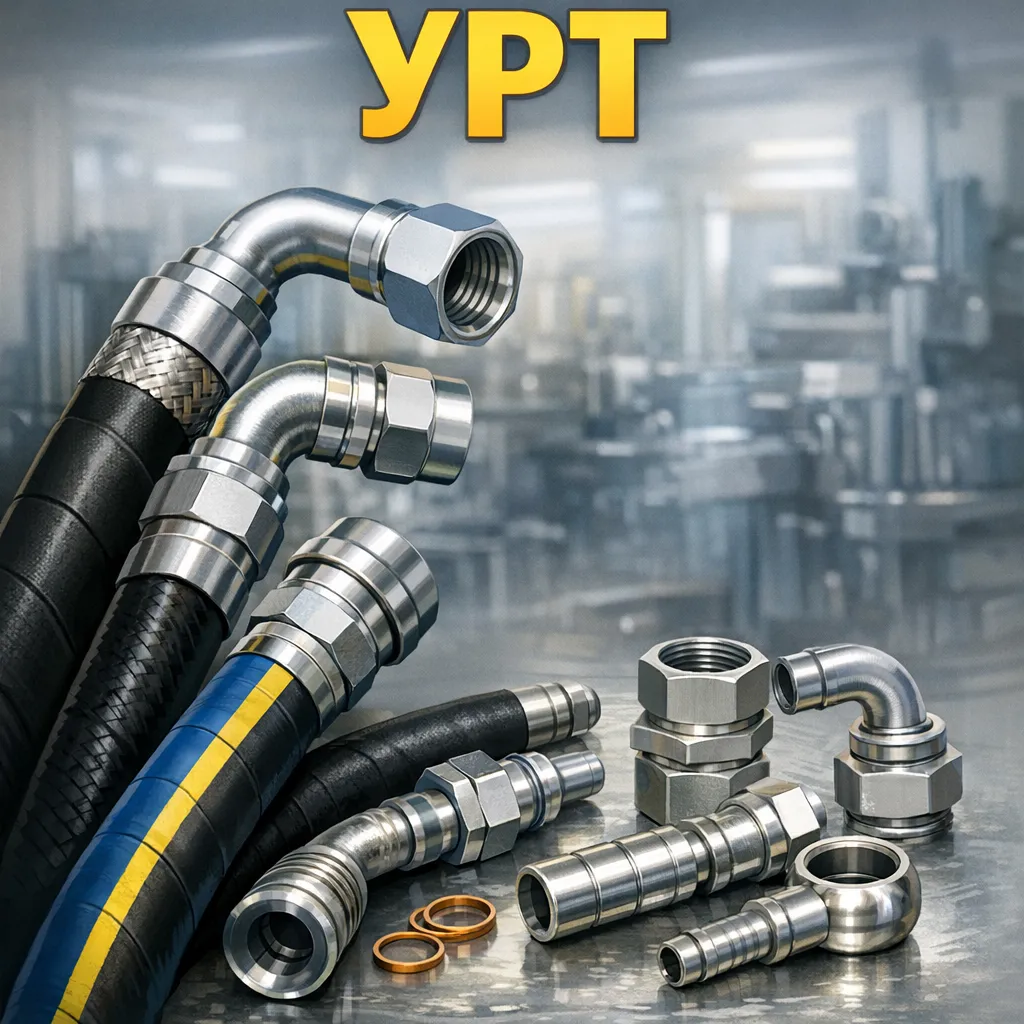

Как выбрать РВД и фитинги

Как выбрать рукава высокого давления (РВД) и фитинги для спецтехники

Разрыв гидравлического шланга на экскаваторе или погрузчике останавливает работу техники. Простой обходится компаниям в десятки тысяч рублей ежедневно. Причина поломки чаще всего кроется в неправильном подборе рукава или несоответствии резьбы фитинга.

Чтобы избежать потерь гидравлического масла и незапланированного ремонта, механику и снабженцу нужно четко понимать маркировки. Разберем, как выбрать РВД под конкретные задачи и на какие параметры смотреть в первую очередь.

Конструкция и стандарты: DIN, EN и ГОСТ

Гидравлические рукава состоят из трех слоев. Внутренний резиновый слой отвечает за герметичность и стойкость к маслу. Силовой каркас из металла сдерживает давление. Наружный слой защищает шланг от истирания и ультрафиолета.

Силовой каркас бывает оплеточным (витки проволоки перекрещиваются) и навивочным (проволока наматывается параллельно). Оплеточные рукава более гибкие. Навивочные выдерживают экстремальные гидроудары.

На российских предприятиях часто ищут РВД ГОСТ 6286-73 (для оплеточных) и ГОСТ 25452-90 (для навивочных). Однако сейчас отрасль ориентируется на европейские стандарты DIN EN 853 и EN 856. Они перекрывают требования ГОСТа и предлагают более четкую градацию.

Таблица: Сравнение популярных типов РВД (на примере диаметра 1/2 дюйма)

Типы фитингов для РВД: геометрия имеет значение

Рукав не работает без соединительной арматуры. Фитинги для РВД обжимаются на концах шланга и подключают его к насосу, распределителю или гидроцилиндру. Главное правило механика — тип фитинга должен строго совпадать с ответной частью на технике.

Если соединить конус 60 градусов с конусом 74 градуса, узел даст течь при первой же нагрузке. Основные стандарты фитингов делятся на четыре группы:

• DK, DKO (Россия и СНГ): Метрическая резьба, сферический ниппель. Часто встречаются на отечественной технике (КАМАЗ, МТЗ). Уплотнение происходит за счет контакта сферы и конуса.
• BSP (Англия): Трубная дюймовая резьба, конус 60 градусов. Универсальный стандарт, массово применяется на европейской спецтехнике.
• JIC (США): Дюймовая резьба UNF, конус 74 градуса. Разработаны для техники Caterpillar, Bobcat, John Deere. Не боятся вибраций.
• ORFS (США): Плоский торец с резиновым уплотнительным кольцом (O-ring). Резьба дюймовая. Считаются самым надежным решением для высокого давления.

Как выбрать РВД: инженерный чек-лист

Заказывать шланги «на глаз» нельзя. Перед тем как купить шланги высокого давления, соберите данные о старом рукаве. Замерьте длину от центра одного фитинга до центра другого. Уточните характеристики системы по документации.

При подборе опирайтесь на следующие параметры:

• Рабочее давление. Оно должно быть равно или больше максимального давления в гидросистеме. Пиковые нагрузки не должны превышать заявленный предел.
• Радиус изгиба. Если шланг установлен в тесном пространстве, выбирайте рукава с минимальным радиусом изгиба. Чрезмерный перегиб разрушает корд.
• Температурный режим. Стандартные шланги работают от -40 °C до +100 °C. Для северных регионов нужна резина, выдерживающая до -55 °C.
• Рабочая среда. Убедитесь, что внутренний слой совместим с вашей гидравлической жидкостью (минеральным маслом, антифризом или эмульсией).

Почему шланги выходят из строя

Даже качественный рукав порвется, если допустить ошибки при монтаже. Первая причина поломок — скручивание шланга по продольной оси. Смещение фитинга всего на 5 градусов снижает срок службы РВД на 70%. Монтаж нужно проводить по маркировочной линии на наружном слое.

Вторая причина — абразивный износ. Если шланг трется о раму техники или соседние рукава, наружная резина быстро сотрется до металла. Проволока начнет ржаветь и лопнет от давления. Проблема решается установкой пластиковой защитной спирали в местах контакта.

Третья ошибка — натяжение шланга. При подаче давления РВД укорачивается на 2-4%. Если установить рукав внатяг, фитинг просто вырвет из обжимной муфты. Оставляйте небольшой провис для компенсации длины.
