Уплотнительные кольца USIT — конструкция, принцип работы и правила монтажа

Кольца USIT (Undulated Self-sealing Integral Trimming) — резинометаллические уплотнения для болтовых и резьбовых соединений при давлении до 63 МПа. Работают там, где обычные резиновые кольца выдавливает или разрушает. Разбираемся в конструкции, отличиях от стандартных уплотнений, правилах подбора и технологии установки без повреждений.

Что такое кольцо USIT и как оно устроено

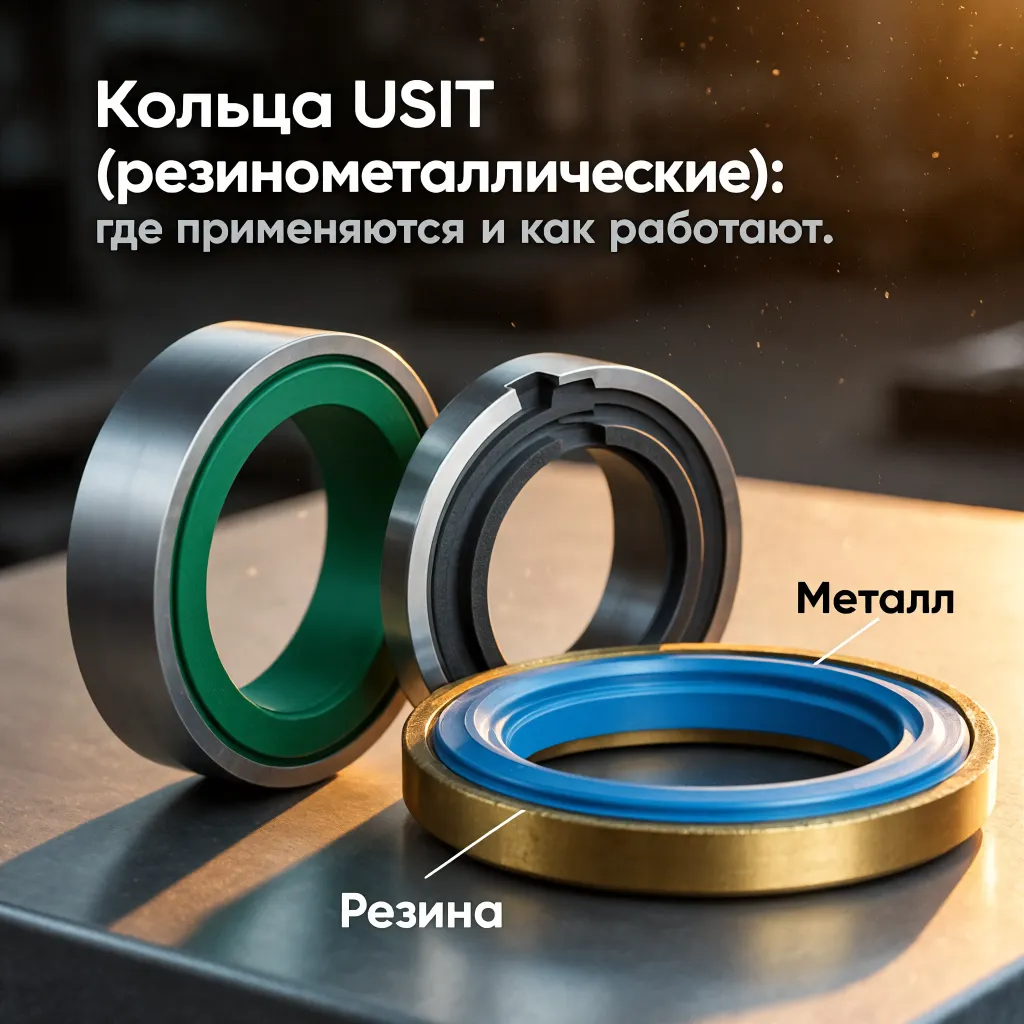

Кольцо USIT — это композитное уплотнение, состоящее из металлического волнистого кольца (обычно сталь или нержавеющая сталь) и вулканизированного на него слоя резины (NBR, FKM, EPDM).

Конструкция:

• Металлическое основание — волнистое стальное кольцо толщиной 0,3–0,5 мм с гофрами высотой 0,5–1,2 мм
• Резиновое покрытие — слой толщиной 0,2–0,4 мм, нанесенный на обе стороны металла методом вулканизации
• Форма — плоское кольцо с внутренним и наружным диаметрами под конкретный размер болта/штуцера

Волнистая форма металлического основания создает упругость. При затяжке болта кольцо сжимается, гофры распрямляются, резина плотно прилегает к сопрягаемым поверхностям.

Принцип работы

При затяжке соединения:

1. Болт/штуцер прижимает кольцо USIT к посадочной поверхности
2. Металлические гофры сжимаются, создавая равномерное распределение усилия по окружности
3. Резиновый слой деформируется, заполняя микронеровности поверхностей
4. Металл обеспечивает жесткость и предотвращает выдавливание резины при высоком давлении

Основное отличие от обычных резиновых колец:

• Резиновое кольцо (О-ring) работает за счет деформации резины, при высоком давлении выдавливается в зазоры
• USIT работает за счет упругости металла + герметизирующие свойства резины. Металл держит давление, резина обеспечивает герметичность

Результат: кольца USIT держат давление до 63 МПа (630 бар) против 10–20 МПа у обычных резиновых колец (без поддерживающих элементов).

Где применяются кольца USIT

Гидравлические системы:

• Штуцерные соединения трубопроводов высокого давления
• Заглушки и пробки гидроблоков
• Датчики давления (резьбовое соединение M10×1, M12×1.5, M14×1.5)
• Быстроразъемные соединения

Топливные системы:

• Common Rail дизельных двигателей (давление до 250 МПа — используют специальные USIT)
• Топливные рампы бензиновых двигателей
• Соединения топливопроводов высокого давления

Пневматические системы:

• Соединения компрессоров (давление до 4 МПа)
• Пневмоцилиндры, пневмораспределители
• Системы пневмоподвески грузовиков

Промышленное оборудование:

• Гидропрессы (давление до 63 МПа)
• Насосы высокого давления
• Гидростанции

Кольца USIT — стандарт для метрических резьбовых соединений в европейской технике (DIN 3869). В американской технике аналог — Dowty Seal (конструкция схожая).

Типы колец USIT и их характеристики

По материалу резинового слоя

Материал резины	Температура, °C	Совместимость со средами	Применение
NBR (нитрил)	-40…+120	Минеральные масла, топливо, гидравлические жидкости	Стандартная гидравлика, топливные системы
FKM (фторкаучук)	-20…+200	Минеральные и синтетические масла, топливо, агрессивные среды	Высокие температуры, турбины, выхлопные системы
EPDM	-50…+150	Вода, пар, тормозные жидкости (гликолевые)	Тормозные системы, водяные контуры охлаждения
HNBR	-30…+150	Биодизель, синтетические масла, озон	Современные топливные системы (биотопливо)

NBR (нитрил-бутадиеновый каучук):

Базовый материал для 70% колец USIT. Применяется в гидравлике строительной техники, станков, грузовиков. Не стоек к биодизелю (набухание на 15–30%), синтетическим маслам эфирного типа.

Цена: 50–150 руб/шт (в зависимости от размера).

FKM (фторкаучук, Viton):

Для двигателей (датчики давления масла, топливные рампы), турбокомпрессоров, выхлопных систем. Держит температуру до +200°C постоянно, кратковременно до +230°C.

Цена: в 3–5 раз выше NBR. Используйте только при температуре выше +120°C или в агрессивных средах.

EPDM (этилен-пропилен):

Для тормозных систем (жидкость DOT-4, DOT-5 на гликолевой основе), систем охлаждения двигателей (антифриз). Не стоек к минеральным маслам и топливу.

По материалу металлического основания

Сталь углеродистая (с покрытием):

• Стандартное исполнение для большинства применений
• Покрытие: цинкование, фосфатирование (защита от коррозии)
• Применение: гидравлика, пневматика (неагрессивные среды)

Нержавеющая сталь (A2, A4):

• Для агрессивных сред (морская вода, химикаты)
• Пищевая промышленность (требования к коррозионной стойкости)
• Цена на 50–80% выше стандартных колец

Алюминий:

• Легкие конструкции (авиация, гоночная техника)
• Меньший вес на 60% по сравнению со сталью
• Применение ограничено (давление до 25 МПа)

Размеры и стандарты

Кольца USIT производятся под метрические резьбы по DIN 3869. Размер обозначается диаметром резьбы, для которой предназначено кольцо.

Стандартные размеры:

• М5, М6, М8, М10, М12, М14, М16, М18, М20, М22, М24, М27, М30, М33, М36, М42
• Специальные размеры: М10×1 (мелкий шаг), М12×1.5, М14×1.5, М16×1.5, М18×1.5

Размеры кольца для резьбы М12:

• Внутренний диаметр: 12,2 мм
• Наружный диаметр: 18 мм
• Толщина в свободном состоянии: 1,5 мм
• Толщина после затяжки: 0,8–1,0 мм

Размеры кольца для резьбы М16:

• Внутренний диаметр: 16,2 мм
• Наружный диаметр: 22 мм
• Толщина: 1,5 мм

При заказе указывайте размер резьбы (М10, М12 и т.д.) и материал резины (NBR, FKM). Пример: «USIT M12 NBR» или «USIT M16 FKM».

Отличия от шайб Бондера и медных шайб

Кольца USIT vs шайбы Бондера (Bonded Seal):

Шайба Бондера — резиновое кольцо круглого сечения, вулканизированное в металлическое кольцо. Конструктивно отличается от USIT (нет гофров, резина выступает за металл).

• USIT: металл волнистый, резина тонким слоем с обеих сторон
• Бондер: металл плоский, резиновое кольцо круглого сечения вулканизировано в канавке металла

USIT компактнее (толщина 1,5 мм против 2,5–3 мм у Бондера), держит более высокое давление.

Кольца USIT vs медные шайбы:

Медные шайбы — одноразовое уплотнение, работает за счет пластической деформации меди. После разборки требует замены.

• USIT: многоразовое (допускается 3–5 переборок при правильном монтаже)
• Медь: одноразовая, после затяжки деформируется необратимо

USIT дороже медных шайб в 2–4 раза, но экономичнее при частом обслуживании (не требует замены каждый раз).

Правила монтажа колец USIT

Подготовка посадочных поверхностей

Требования к поверхностям:

• Шероховатость: Ra 1,6–3,2 мкм (чистая обработка, без грубых рисок)
• Плоскостность: отклонение не более 0,05 мм на диаметре кольца
• Отсутствие заусенцев, ржавчины, старых уплотнений

Подготовка:

1. Очистите посадочную поверхность от грязи, старого герметика, коррозии
2. Осмотрите резьбу — поврежденные витки восстановите плашкой или метчиком
3. Протрите поверхность чистой ветошью, смоченной уайт-спиритом
4. Проверьте плоскостность (приложите линейку на просвет — зазор не более 0,05 мм)

Неровная поверхность — основная причина течи. Кольцо USIT компенсирует микронеровности до Ra 3,2 мкм, но не устраняет деформации, выбоины, коррозию.

Установка кольца

Порядок действий:

1. Наденьте кольцо USIT на резьбовую часть болта/штуцера
2. Установите болт/штуцер в отверстие
3. Затяните вручную до упора кольца в посадочную поверхность
4. Дотяните динамометрическим ключом до требуемого момента

Моменты затяжки (ориентировочные для стали 8.8):

• М8: 15–20 Н·м
• М10: 30–40 Н·м
• М12: 50–65 Н·м
• М14: 80–100 Н·м
• М16: 120–150 Н·м
• М18: 170–210 Н·м
• М20: 230–280 Н·м

Точные моменты затяжки указаны в документации на оборудование. Приведенные значения — для справки при отсутствии документации.

Критично:

• Не перетягивайте соединение (момент выше нормы на 50% деформирует металлическое основание кольца, повторное использование невозможно)
• Не недотягивайте (момент ниже нормы на 30% — кольцо недостаточно сжато, возможна течь)

Проверка герметичности

После затяжки:

1. Подайте рабочее давление в систему
2. Осмотрите соединение на предмет течи (визуально или мыльным раствором)
3. Если обнаружена течь — дотяните соединение на 1/6–1/4 оборота (не более)

Если течь не устранилась дотяжкой:

• Разберите соединение
• Осмотрите кольцо (повреждения, деформация)
• Проверьте посадочную поверхность (царапины, неплоскостность)
• Замените кольцо на новое

Повторное использование

Кольца USIT допускают повторное использование при соблюдении условий:

Допустимо 3–5 переборок если:

• Кольцо визуально целое (нет разрывов резины, трещин)
• Металлическое основание не деформировано (гофры восстановили форму после разборки)
• Посадочные поверхности чистые, без повреждений

Обязательная замена если:

• Резиновый слой поврежден (порезы, отслоение от металла)
• Металл деформирован (гофры не восстанавливаются)
• Кольцо затвердело (резина потеряла эластичность)
• Соединение подвергалось перегреву (более +150°C для NBR)

При критичных соединениях (высокое давление, опасные среды) рекомендуется замена кольца при каждой разборке независимо от состояния.

Типичные ошибки при установке

Ошибка №1: Использование герметика дополнительно

Анаэробные герметики (Локтайт и аналоги) несовместимы с кольцами USIT. Герметик затекает под резиновый слой, препятствует равномерному прилеганию.

Кольцо USIT — самодостаточное уплотнение, не требует дополнительных герметиков.

Ошибка №2: Установка на поврежденную резьбу

Сорванные или деформированные витки резьбы не дают равномерной затяжки. Кольцо сжимается неравномерно, возможна течь.

Перед установкой проверьте резьбу калибром или новой гайкой — должна закручиваться без заеданий.

Ошибка №3: Превышение момента затяжки

Момент затяжки выше нормы в 2 раза разрушает металлическое основание кольца. Гофры распрямляются полностью, упругость теряется. Повторное использование невозможно.

Всегда используйте динамометрический ключ для ответственных соединений.

Ошибка №4: Применение кольца не того размера

Кольцо М10 на резьбе М12 или наоборот — течь гарантирована. Внутренний диаметр кольца должен точно соответствовать размеру резьбы.

Маркируйте кольца при хранении, проверяйте размер перед установкой.

Хранение колец USIT

Условия хранения:

• Температура: +5…+25°C
• Влажность: 40–70%
• Защита от прямых солнечных лучей (УФ-излучение старит резину)
• В заводской упаковке или раздельно по размерам (не навалом)

Срок хранения:

• NBR: 5–7 лет с даты производства
• FKM: 10–15 лет
• EPDM: 7–10 лет

После истечения срока хранения проверьте эластичность резины. Если резина затвердела, трескается при изгибе — не используйте.

---

Итого: Кольца USIT — резинометаллические уплотнения для болтовых соединений при давлении до 63 МПа. Конструкция: волнистое стальное кольцо с вулканизированным слоем резины (NBR, FKM, EPDM). Применяются в гидравлике высокого давления, топливных системах, пневматике. Выбирайте размер по резьбе (М10, М12 и т.д.), материал резины — по температуре и среде. Монтируйте на чистые ровные поверхности, затягивайте динамометрическим ключом. Допускается 3–5 переборок при отсутствии повреждений. Не используйте герметики, не перетягивайте соединение.
