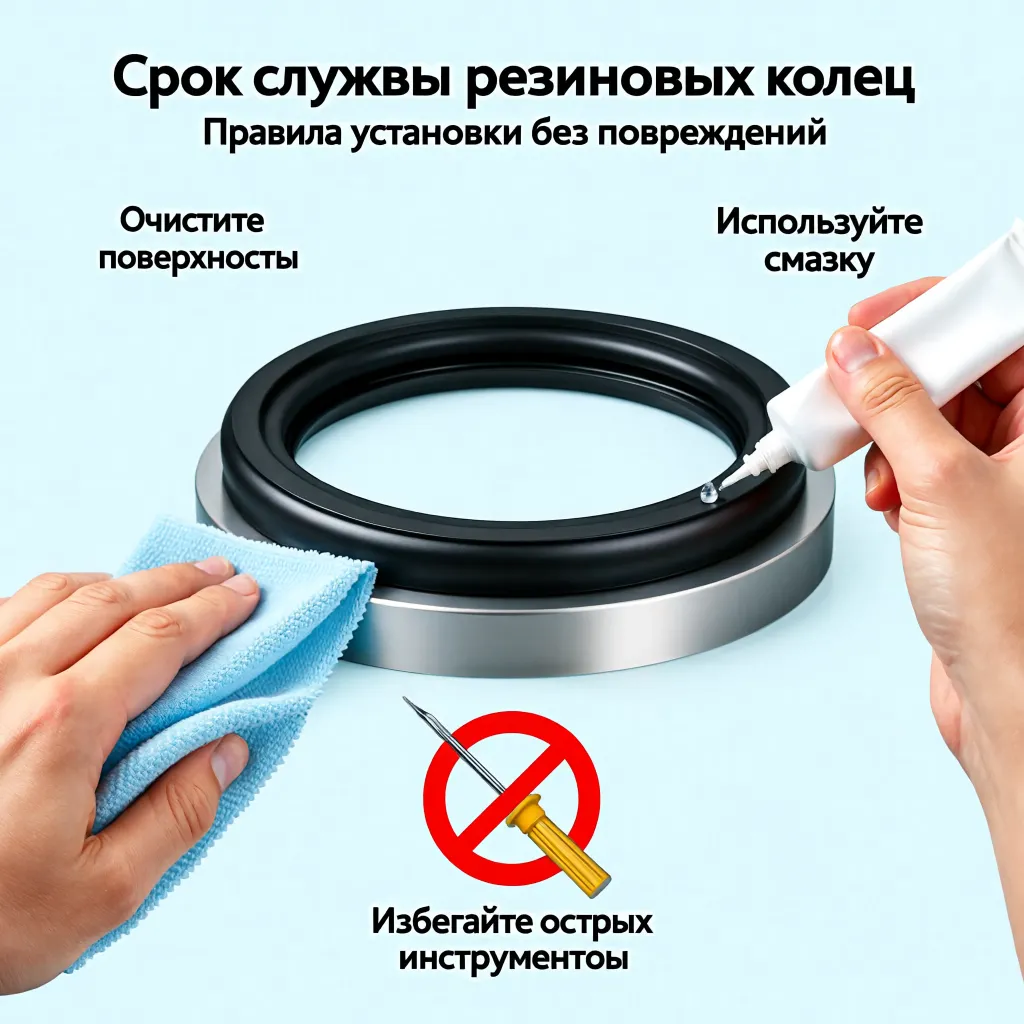

Срок службы резиновых колец и правила их установки без повреждений.

Уплотнительные кольца круглого сечения (кольца круглого сечения, О-rings) работают от 500 до 50 000 циклов в зависимости от материала, условий и качества монтажа. До 40% преждевременных отказов — результат повреждения при установке. Разбираемся в факторах, влияющих на ресурс, правилах монтажа и ошибках, которые убивают кольцо еще до запуска оборудования.

От чего зависит срок службы уплотнительных колец

Ресурс кольца определяется четырьмя группами факторов: материал резины, рабочие условия (давление, температура, среда), качество сопряженных поверхностей, правильность монтажа.

Влияние материала на долговечность

NBR (нитрил-бутадиеновый каучук):

Стандарт для 70% промышленных применений. В статичных соединениях (фланцы, крышки) служит 10–15 лет при температуре до +80°C. В динамичных узлах (гидроцилиндры, пневмоцилиндры) ресурс 10 000–30 000 циклов при давлении до 20 МПа.

Основная причина выхода из строя — старение резины (затвердевание) при работе на пределе температурного диапазона (+90…+100°C).

FKM (фторкаучук, Viton):

Применяется при температуре выше +120°C или в агрессивных средах (кислоты, растворители, синтетические масла). Ресурс в статике до 20 лет, в динамике до 50 000 циклов. Цена в 5–8 раз выше NBR — используйте только при реальной необходимости.

Полиуретан (PU):

Самый износостойкий материал для динамичных уплотнений. Ресурс в 2–3 раза выше NBR при работе в гидравлике высокого давления (до 40 МПа). Не стоек к горячей воде (выше +60°C) и гликолевым жидкостям.

Влияние рабочих условий

Температура:

Каждые +10°C выше оптимального диапазона сокращают срок службы на 30–50%. Кольцо NBR при постоянной температуре +100°C живет 2–3 года вместо 10–15 лет.

При температуре ниже допустимой резина твердеет, теряет эластичность. Кольцо не восстанавливает форму после сжатия — появляется течь. NBR при -50°C становится хрупким, трескается.

Давление:

Кольца круглого сечения держат давление до 40 МПа при правильном подборе твердости и установке поддерживающих колец. При давлении выше 10 МПа без поддерживающих колец резину выдавливает в зазор — образуется «грыжа», кольцо рвется.

Рабочая среда:

• Минеральные масла: NBR, FKM, PU — без ограничений
• Синтетические масла (эфирного типа): только FKM
• Вода, водо-гликолевые эмульсии: EPDM, NBR (специальные марки)
• Агрессивные химикаты: FKM, FFKM (перфторэластомер)

Несовместимость материала и среды приводит к набуханию кольца (увеличение объема на 20–80%), размягчению или растрескиванию. Ресурс падает с 10 000 до 100–500 циклов.

Влияние качества сопряженных поверхностей

Шероховатость поверхностей:

• Для статичных уплотнений: Ra 1,6–3,2 мкм
• Для динамичных уплотнений: Ra 0,2–0,8 мкм

Грубая поверхность (Ra > 3,2 мкм) истирает кольцо. Ресурс снижается в 3–5 раз. Слишком гладкая поверхность (Ra < 0,1 мкм) не удерживает смазку — сухое трение, перегрев, разрушение резины.

Дефекты поверхностей:

• Риски глубиной более 0,05 мм режут резину при каждом цикле
• Коррозия (ржавчина) истирает кольцо как абразив
• Заусенцы на острых кромках прорезают кольцо при монтаже

Зазоры:

Радиальный зазор между валом и отверстием не должен превышать:

• При давлении до 10 МПа: 0,3 мм
• При давлении 10–20 МПа: 0,2 мм (требуются поддерживающие кольца)
• При давлении выше 20 МПа: 0,15 мм + обязательные поддерживающие кольца

Зазор более допустимого — кольцо выдавливается, рвется. Ресурс: 100–1000 циклов вместо 10 000+.

Правила монтажа уплотнительных колец

До 40% колец выходят из строя из-за повреждений при установке. Соблюдение технологии монтажа — ключ к достижению расчетного ресурса.

Подготовка к установке

Проверка условий хранения:

Кольца должны храниться при температуре +5…+25°C, влажности 50–70%, в темном месте (защита от УФ-излучения). Срок хранения:

• NBR, EPDM: 5–7 лет с даты производства
• FKM: 10–15 лет
• Силикон: 10–20 лет

Кольца с истекшим сроком хранения или затвердевшие — не используйте. Признаки старения: резина не гнется, трескается при изгибе, поверхность матовая (потеряла блеск).

Осмотр колец:

Перед установкой осмотрите каждое кольцо:

• Отсутствие трещин, разрывов, раковин
• Равномерное сечение по окружности
• Отсутствие следов масла, грязи (храните в чистой упаковке)

Дефектное кольцо выбраковывайте. Экономия 50–200 рублей на кольце = потеря 5000–50 000 рублей на ремонте узла.

Подготовка сопряженных поверхностей:

1. Очистите паз и поверхность вала/отверстия от грязи, старой резины, ржавчины
2. Промойте уайт-спиритом или керосином, продуйте сжатым воздухом
3. Осмотрите поверхности — риски глубже 0,05 мм зачистите мелкой наждачной бумагой (P1000–P2000)
4. Удалите заусенцы с острых кромок (напильником, шабером)

Смазка кольца перед установкой

Обязательная смазка:

Смажьте кольцо той же жидкостью, которая будет в узле (масло, смазка). Если узел работает «на сухую» (пневматика) — используйте специальную монтажную смазку (силиконовая, вазелиновая).

Количество смазки:

Тонкий равномерный слой по всей поверхности кольца. Избыток смазки притягивает грязь, недостаток приводит к повреждению при посадке.

Чего не делать:

• Не используйте несовместимые смазки (минеральное масло для колец в гликолевых жидкостях — набухание резины)
• Не монтируйте кольца без смазки — риск заворачивания, прорезания

Техника посадки кольца

Для статичных уплотнений (фланцы, крышки):

1. Уложите кольцо в паз, убедитесь, что оно лежит ровно (без скручивания)
2. Смажьте ответную поверхность
3. Аккуратно соедините детали, не допуская смещения кольца
4. Затяните крепеж равномерно (крест-накрест), момент затяжки — по документации

Для динамичных уплотнений (валы, штоки):

1. Если кольцо нужно протянуть через резьбу, шлицы, шпоночный паз — используйте защитную втулку (тонкостенная пластиковая или металлическая)
2. Смажьте защитную втулку и кольцо
3. Аккуратно растяните кольцо (не более 50% от диаметра) и наденьте на втулку
4. Протолкните кольцо по втулке на вал
5. Снимите втулку

Критичные моменты:

• Не растягивайте кольцо более чем на 50% от внутреннего диаметра — остаточная деформация, потеря упругости
• Не протягивайте кольцо через острые кромки без защиты — прорез, кольцо течет сразу
• Не перекручивайте кольцо — «восьмерка» не уплотняет

Контроль правильности установки

После монтажа проверьте:

• Кольцо лежит в пазу ровно, без перекосов и скручивания
• Степень сжатия кольца: 10–30% от диаметра сечения (для большинства применений)
• Отсутствие защемления кольца между деталями (выступает из паза)

Проверка сжатия:

Измерьте глубину паза и диаметр сечения кольца. Сжатие = (диаметр сечения — глубина паза) / диаметр сечения × 100%.

Пример: диаметр сечения кольца 3,5 мм, глубина паза 2,8 мм. Сжатие = (3,5 — 2,8) / 3,5 × 100% = 20%. Норма.

Недостаточное сжатие (менее 5%): кольцо не уплотняет, возможна течь.
Избыточное сжатие (более 35%): резина деформируется, ускоренный износ, возможно разрушение.

Типичные ошибки монтажа и их последствия

Ошибка №1: Установка без смазки

Последствия:

• Заворачивание кромки кольца при посадке (кольцо скручивается «восьмеркой»)
• Прорез кольца об острые кромки
• Разрыв кольца от чрезмерного усилия

Признак: течь сразу после монтажа или в первые 10–50 циклов.

Решение: всегда смазывайте кольцо перед установкой. Смазка стоит 100–300 руб/литр, кольцо + ремонт — от 2000 рублей.

Ошибка №2: Протяжка через резьбу без защиты

Последствия:

Острые кромки резьбы прорезают кольцо. Микропорез превращается в сквозной разрыв через 50–200 циклов.

Признак: кольцо визуально целое при монтаже, течь появляется через 100–500 моточасов (намного раньше расчетного ресурса).

Решение: используйте защитную втулку или монтажный конус. Стоимость втулки — 200–500 рублей, многоразовая.

Ошибка №3: Чрезмерное растяжение

Последствия:

Растяжение более 50% приводит к остаточной деформации. Кольцо не восстанавливает первоначальный диаметр, садится неплотно.

Признак: запотевание или капельная течь сразу после монтажа.

Решение: если кольцо не налезает на вал без чрезмерного растяжения — используйте оправку или замените кольцо на размер больше (если допускает паз).

Ошибка №4: Монтаж на поврежденные поверхности

Последствия:

Риски на валу глубиной 0,1–0,3 мм режут кольцо при каждом цикле. Ресурс: 500–2000 циклов вместо 10 000–30 000.

Признак: ускоренный износ, течь через 10–20% расчетного ресурса.

Решение: восстановите поверхность вала (полировка, шлифовка, хромирование) или установите ремонтную втулку.

Ошибка №5: Использование несовместимого материала

Последствия:

NBR в синтетическом масле набухает на 40–80%, теряет упругость. FKM в водо-гликолевой эмульсии растрескивается.

Признак: течь через 100–1000 циклов. При осмотре кольцо разбухшее или потрескавшееся.

Решение: уточните тип рабочей среды, подберите совместимый материал по таблицам химической стойкости.

Продление срока службы — рекомендации

Контроль рабочих параметров:

• Не превышайте максимальную температуру для материала
• При давлении выше 10 МПа используйте поддерживающие кольца
• Контролируйте чистоту рабочей жидкости (меняйте фильтры, масло по регламенту)

Защита от абразива:

Установите грязесъемники (пыльники) на штоки цилиндров. Песок, металлическая пыль режут кольца — ресурс падает в 5–10 раз.

Плановая замена:

Не дожидайтесь полного отказа. Планируйте замену при выработке 70–80% расчетного ресурса (по моточасам или циклам). Профилактическая замена дешевле аварийного ремонта.

Правильное хранение запасных колец:

• Температура: +5…+25°C
• Защита от УФ (в закрытой упаковке, темное помещение)
• Отдельно от растворителей, бензина, кислот (минимум 2 метра)
• В горизонтальном положении (кольца большого диаметра не вешать — деформация под собственным весом)

Когда менять уплотнительные кольца

Плановая замена (по регламенту):

• Статичные уплотнения: каждые 5–10 лет или при капитальном ремонте узла
• Динамичные уплотнения: при достижении 70–80% расчетного ресурса (по моточасам или циклам)

Внеплановая замена (по признакам износа):

• Запотевание или капельная течь
• Затвердевание резины (кольцо не гнется)
• Трещины на поверхности
• Остаточная деформация (кольцо не восстанавливает форму после сжатия)

Обязательная замена:

При любом вскрытии узла меняйте уплотнительные кольца независимо от их состояния. Стоимость колец — 2–5% от стоимости ремонта, но они гарантируют герметичность после сборки.

Повторное использование снятых колец допустимо только для некритичных узлов (без давления, при температуре до +60°C) и при визуально идеальном состоянии кольца.

Итого: Срок службы уплотнительных колец — от 5000 до 50 000 циклов в динамике, 5–20 лет в статике. Зависит от материала, температуры, давления, совместимости со средой и качества монтажа. Монтируйте кольца со смазкой, используйте защитные втулки при протяжке через резьбу, не растягивайте более 50%, контролируйте сжатие (10–30%). Восстанавливайте поверхности с рисками глубже 0,05 мм. Меняйте кольца при плановом ремонте — экономия 200 рублей на кольце приводит к потере тысяч на повторной разборке.
