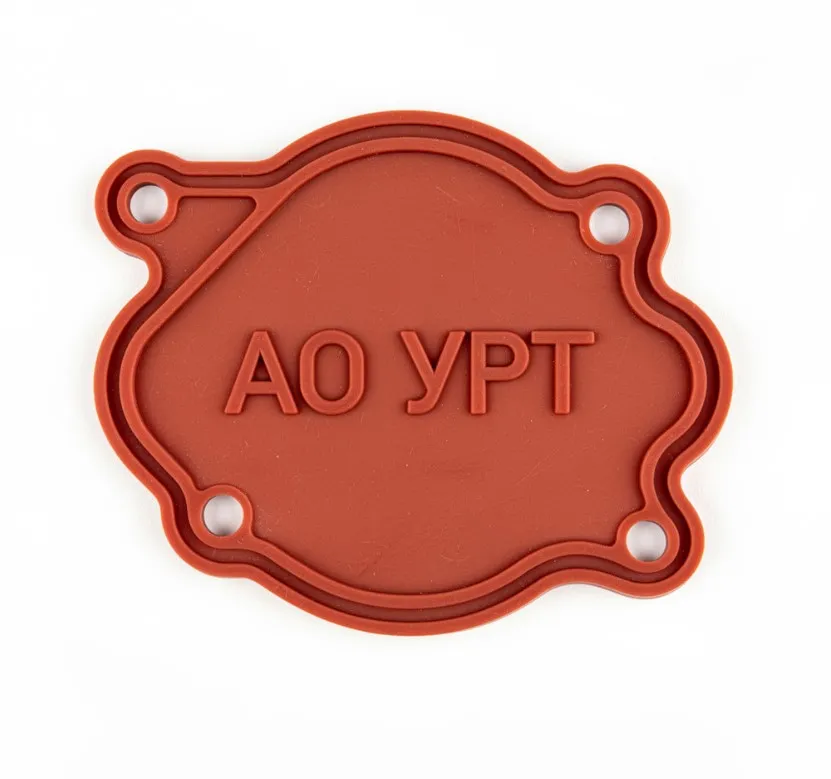

Срок службы прокладок из паронита, резины и PTFE: когда менять, не дожидаясь протечки

Главный механик ждёт первой капли по фланцу — и это уже авария: среда вышла наружу, оборудование останавливают внепланово, бригада чинит ночью. Ресурс прокладки выработался не в момент течи, а на десятки часов раньше; задача снабженца и механика — поймать этот момент по регламенту, а не по луже под фланцем. Ниже разбираем срок службы прокладок из паронита по ГОСТ 481-80, резины ТМКЩ по ГОСТ 7338-90 и фторопласта Ф-4 по ГОСТ 10007-80, признаки исчерпания ресурса и порядок плановой замены. Сразу разделяем два разных понятия: срок хранения листа и срок службы установленной прокладки — это не одно и то же.

Срок хранения листа и гарантийный срок

Срок хранения листа — это период, в течение которого материал держит паспортные свойства на складе. Для паронита по ГОСТ 481-80 гарантийный срок хранения — 24 месяца со дня изготовления, для резины ТМКЩ по ГОСТ 7338-90 — 12 месяцев в стандартных условиях. Фторопласт-4 по ГОСТ 10007-80 практически не стареет на складе, но требует защиты от прямого ультрафиолета и механических деформаций.

Что сокращает срок хранения

• Прямой солнечный свет — ультрафиолет разрушает каучуковую матрицу резины и связующее паронита.
• Температура свыше +25 °C на складе — ускоряет старение каучука ТМКЩ по ГОСТ 7338-90.
• Хранение листов в рулоне без распрямления — остаточная деформация и трещины по перегибу.
• Контакт с маслами, растворителями, озоном на складе.
• Влажность свыше 80 % — паронит набирает воду, теряет прочность связующего.

Признаки просроченного листа

Лист паронита крошится по торцу, резина ТМКЩ теряет эластичность и трескается при перегибе на 90°, фторопласт желтеет и расслаивается. Такой материал на ответственный фланец не идёт; конкретные критерии приёмки по марке и партии уточняйте у инженеров АО «УРТ».

Срок службы установленной прокладки

Срок службы прокладки в работе зависит от среды, температуры, давления, числа теплосмен и качества первичной затяжки. Паронит ПОН-Б по ГОСТ 481-80 на пресной воде до +200 °C ходит до планового ремонта 2–4 года; на перегретом паре свыше +400 °C ресурс падает до 1 года. Резина ТМКЩ по ГОСТ 7338-90 на холодной воде работает 3–5 лет, на горячей — 1–2 года. Фторопласт Ф-4 по ГОСТ 10007-80 в химически агрессивной среде держит 3–5 лет, но требует подтяжки фланца из-за хладотекучести.

Что сокращает ресурс прокладки

• Циклические теплосмены — старение связующего паронита идёт быстрее по числу циклов, а не по часам.
• Гидроудары и пульсация давления — разрушение торца прокладки изнутри.
• Несоответствие материала среде — набухание, химическое разложение.
• Пропуск регламентной подтяжки шпилек по ГОСТ Р 51254-99 после первого нагрева.
• Шероховатость зеркала фланца хуже паспортной — локальный износ прокладки по микропрофилю.
• Перетяжка шпилек свыше расчётного момента — раздавленная прокладка теряет упругое восстановление.

Признаки исчерпания ресурса до течи

Прокладка «сообщает» об износе раньше, чем фланец потечёт. Главные сигналы — потеря момента затяжки на шпильках, выступание материала по периметру фланца, локальный «потёртый» участок на торце при ревизии. На паронитовой прокладке первый признак — снижение момента затяжки на 20–30 % от паспортного по ГОСТ Р 51254-99 при контрольной проверке. На резиновой — затвердевание и потеря эластичности по щупу. На фторопластовой — выдавливание материала за пределы фланца более 2 мм.

Когда менять без сомнений

• После каждой разборки фланца — независимо от состояния прокладки.
• При плановом ремонте узла по регламенту ТО объекта.
• При снижении момента затяжки на 30 % и больше от паспортного.
• При выходе среды на рабочий режим после капитального ремонта оборудования.
• При смене среды или режима эксплуатации фланца.
• При обнаружении следов «потения» по плоскости разъёма.

Производство прокладок на ЧПУ в АО «УРТ»

АО «УРТ» режет прокладки из резины, паронита и фторопласта на ножевых и фрезерных станках с ЧПУ, тираж — от 1 шт. без переналадки штампа. Под резину ТМКЩ по ГОСТ 7338-90 ставим ротационный нож, под паронит ПОН-Б и ПА по ГОСТ 481-80 — осциллирующий, под фторопласт Ф-4 по ГОСТ 10007-80 — твердосплавный нож с подачей под хладотекучесть PTFE. Контур держим в полях h15/H15 по ГОСТ 15180-86, перемычки — не меньше толщины листа. Партию под плановую замену комплектуем по регламенту ТО заказчика, маркируем датой изготовления и номером плавки листа. Заказ ведём по DXF, чертежу или образцу-эталону; выходной контроль — ШЦ-I по ГОСТ 166-89. Технологические возможности и приём заявок: изготовление РТИ и прокладок на ЧПУ — ural-rti.ru.

Справочная таблица сроков

Сводим срок хранения листа и ориентировочный ресурс установленной прокладки. Цифры — для типовых сред и режимов; нестандартные узлы считаем отдельно.

Частые вопросы

Можно ли ставить прокладку повторно после разборки фланца?

Нет. После первой затяжки паронит по ГОСТ 481-80 даёт усадку 5–15 % и теряет упругое восстановление, повторная установка не выводит соединение на расчётное удельное давление обжатия. Прокладку меняем после каждой разборки фланца, без исключений.

Что значит маркировка партии паронита с датой изготовления?

Дата изготовления на маркировке листа по ГОСТ 481-80 — точка отсчёта гарантийного срока хранения 24 месяца. Лист с истёкшим сроком на ответственный фланец не идёт; конкретные критерии приёмки уточняйте у инженеров АО «УРТ».

Почему резина ТМКЩ трескается на складе раньше срока?

Виноваты ультрафиолет, озон и температура свыше +25 °C — каучуковая матрица ТМКЩ по ГОСТ 7338-90 стареет ускоренно. Листы храним в тёмном помещении, в горизонтальном положении, без перегибов и контакта с маслами.

Как часто менять прокладку на паропроводе по регламенту?

Ориентир — каждый плановый ремонт котельного оборудования или раз в 1–2 года для паронита ПОН-Б по ГОСТ 481-80 на температурах свыше +400 °C. Конкретный интервал под объект и среду уточняйте у инженеров АО «УРТ» с привязкой к регламенту ТО.

Можно ли продлить срок службы прокладки за счёт более толстой?

Нет. Толстый паронит сильнее проседает после первого нагрева, удельное давление обжатия падает быстрее, ресурс соединения сокращается. Толщину подбираем по фланцу и давлению по ГОСТ 481-80 и ГОСТ 15180-86, а не «с запасом».
