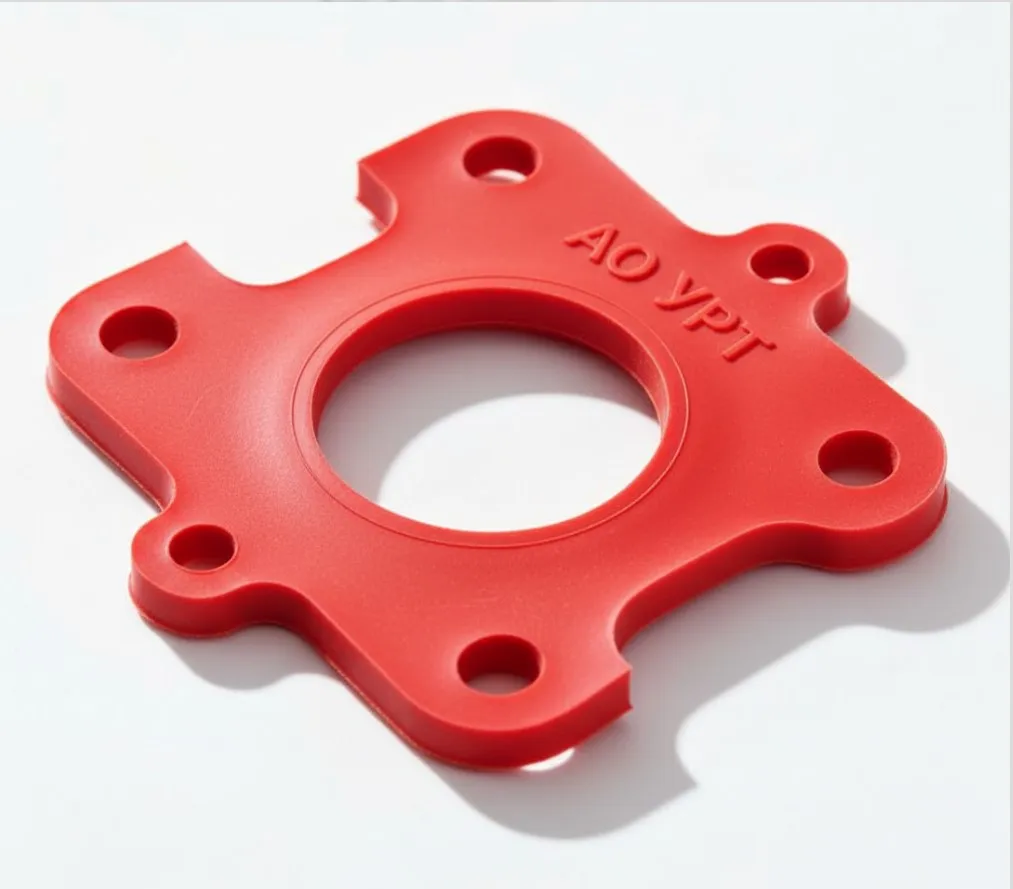

Какой материал выбрать для прокладки: резина ТМКЩ, паронит ПОН-Б или фторопласт

Главный механик пишет заявку: «прокладка фланцевая Ду100, давление 2,5 МПа, среда — горячая вода». Снабженец смотрит склад: лежит ТМКЩ, лежит ПОН-Б, лежит Ф-4. Какой материал брать — определяет не остаток на складе, а среда, температура и давление узла. Ниже разбираем, чем отличаются резина ТМКЩ по ГОСТ 7338-90, паронит ПОН-Б по ГОСТ 481-80 и фторопласт Ф-4 по ГОСТ 10007-80, и в каких условиях каждый из материалов работает, а в каких отказывает.

Резина ТМКЩ: где работает и где нет

Резина ТМКЩ — тепломорозокислотощелочестойкая техническая пластина по ГОСТ 7338-90. Держит воду, слабые растворы кислот и щелочей, воздух низкого давления. На пресной воде до +90 °C и давлении до 1,0 МПа ТМКЩ работает годами; на масле, бензине и паре — теряет упругость за смены.

Типовые применения ТМКЩ

• Холодная и горячая вода, давление до 1,0 МПа (ГОСТ 7338-90).
• Воздух низкого давления, инертные газы.
• Слабые растворы кислот и щелочей до 20 % концентрации (ГОСТ 7338-90).
• Уплотнение люков, лючков, коробов и нефланцевых стыков.
• Виброгасящие прокладки на корпусах насосов и редукторов.

Где ТМКЩ не годится

Нефтепродукты, бензин, керосин, минеральные масла растворяют каучуковую матрицу ТМКЩ — прокладка набухает и теряет геометрию. Перегретый пар свыше +100 °C ускоряет старение каучука, на температурах от +150 °C ТМКЩ не ставим. На такие среды берут МБС по ГОСТ 7338-90 или паронит по ГОСТ 481-80.

Паронит ПОН-Б: универсал на пар и воду

Паронит ПОН-Б — асбокаучуковый композит по ГОСТ 481-80, рассчитанный на пресную и перегретую воду, насыщенный и перегретый пар, воздух и инертные газы. Рабочий диапазон от −50 до +450 °C, давление до 6,4 МПа (ГОСТ 481-80). Это рабочая лошадка теплоэнергетики и водоподготовки.

Сильные стороны ПОН-Б

• Широкий диапазон температур от −50 до +450 °C (ГОСТ 481-80).
• Давление до 6,4 МПа на фланцах «выступ-впадина» по ГОСТ 12815-80.
• Стабильное удельное давление обжатия при толщине 1,0–2,0 мм.
• Совместимость с водой, паром, воздухом, инертными газами.
• Низкая стоимость относительно фторопласта при сопоставимом ресурсе на паре.

Ограничения ПОН-Б

На нефтепродуктах и маслах ПОН-Б проигрывает марке ПМБ по ГОСТ 481-80, на агрессивных кислотах — фторопласту Ф-4 по ГОСТ 10007-80. После первого нагрева даёт усадку 5–15 %, требует подтяжки шпилек по ГОСТ Р 51254-99 через 4–24 часа после пуска.

Фторопласт Ф-4: химстойкость и хладотекучесть

Фторопласт-4 (PTFE) по ГОСТ 10007-80 держит почти любую химическую среду в диапазоне от −269 до +260 °C. На концентрированных кислотах, щелочах, окислителях и пищевых средах Ф-4 заменяет паронит и резину. Минус один, но крупный: хладотекучесть — материал течёт под нагрузкой даже при +20 °C, толщина прокладки «уплывает» после затяжки фланца.

Где ставят Ф-4

• Концентрированные кислоты и щёлочи, окислители (ГОСТ 10007-80).
• Пищевые и фармацевтические среды, требования к чистоте контакта.
• Криогеника до −269 °C (ГОСТ 10007-80).
• Окислительные среды с кислородом и хлором.
• Узлы, где паронит и резина дают химическое разрушение за часы.

Производство прокладок на ЧПУ в АО «УРТ»

АО «УРТ» режет прокладки из резины, паронита и фторопласта на ножевых и фрезерных станках с ЧПУ, тираж — от 1 шт. без переналадки штампа. Под резину ТМКЩ по ГОСТ 7338-90 ставим ротационный нож, под паронит ПОН-Б и ПА по ГОСТ 481-80 — осциллирующий, под фторопласт Ф-4 по ГОСТ 10007-80 — твердосплавный нож или однозубую фрезу с подачей под хладотекучесть PTFE. Контур держим в полях h15/H15 по ГОСТ 15180-86, перемычки — не меньше толщины листа. Заказ ведём по DXF, чертежу или образцу-эталону; выходной контроль — ШЦ-I по ГОСТ 166-89 и осмотр торца под лупой 10×. Технологические возможности и приём заявок: изготовление РТИ и прокладок на ЧПУ — ural-rti.ru.

Сравнительная таблица материалов

Сводим ТМКЩ, ПОН-Б и Ф-4 в одну таблицу по ключевым параметрам приёмки и эксплуатации. Цифры — со ссылкой на стандарт.

Чек-лист выбора материала

Решение строим по короткому алгоритму — он закрывает 90 % типовых задач механика и снабженца.

• Вода, воздух, давление до 1,0 МПа, температура до +90 °C — ТМКЩ по ГОСТ 7338-90.
• Пар, горячая вода, инертные газы, давление до 6,4 МПа — ПОН-Б по ГОСТ 481-80.
• Нефтепродукты, масла, бензин — ПМБ по ГОСТ 481-80, не ТМКЩ.
• Концентрированные кислоты, щёлочи, окислители — Ф-4 по ГОСТ 10007-80.
• Пищевые и фармацевтические среды — Ф-4 по ГОСТ 10007-80.
• Криогеника до −269 °C — Ф-4 по ГОСТ 10007-80.
• Нестандартный фланец и сложный контур — режем на ЧПУ от 1 шт. в АО «УРТ».

Частые вопросы

Можно ли поставить ТМКЩ на пар вместо паронита?

Нет. Каучук ТМКЩ по ГОСТ 7338-90 теряет упругость на температурах от +100 °C, перегретый пар разрушает прокладку за смены. На пар и горячую воду берём ПОН-Б или ПА по ГОСТ 481-80.

Чем расшифровывается маркировка ТМКЩ-С?

ТМКЩ — тепломорозокислотощелочестойкая резина по ГОСТ 7338-90; индекс «С» — мягкая по твёрдости, индексы «М» и «Т» — средняя и твёрдая. Полный набор индексов и допустимых сред смотрим в таблицах ГОСТ 7338-90.

Почему фторопласт Ф-4 не ставят везде, если он самый стойкий?

Хладотекучесть PTFE по ГОСТ 10007-80 даёт «уплывание» толщины под нагрузкой и потерю обжатия. На паре и горячей воде паронит ПОН-Б по ГОСТ 481-80 держит фланец надёжнее и стоит дешевле. Ф-4 ставят там, где паронит и резина не выживают химически.

Что выбрать для фланца на масляной системе редуктора?

На минеральных маслах и нефтепродуктах берём паронит ПМБ по ГОСТ 481-80 толщиной 1,5–2,0 мм. ТМКЩ набухает в масле, ПОН-Б работает хуже ПМБ; конкретный режим под температуру и давление уточняйте у инженеров АО «УРТ».

Как понять, что прокладка не подходит по среде?

Признаки несовместимости — набухание, расслоение, потеря геометрии, изменение цвета на торце, течь по плоскости разъёма за первые смены. При таких симптомах материал меняют по среде: на нефтепродукты — ПМБ, на агрессив — Ф-4 по ГОСТ 10007-80, на пар — ПОН-Б по ГОСТ 481-80.
