Резинотканевые техпластины ГОСТ 7338-90: когда тканевые прослойки обязательны

Резиновая прокладка без армирования при давлении выше 1,5–2 МПа начинает «течь» — постепенно выдавливается из зазора фланца под давлением рабочей среды. Уплотнение теряет прижим, появляется течь. Тканевая прослойка внутри пластины принципиально меняет механику: ткань удерживает резину от течения в радиальном направлении и повышает прочность на разрыв в несколько раз. ГОСТ 7338-90 закрепляет это решение как тип I — резинотканевая пластина в отличие от типа II, который не содержит тканевых слоёв.

Конструкция резинотканевой пластины: что внутри

Резинотканевая пластина (тип I по ГОСТ 7338-90) — многослойный пакет, в котором слои вулканизированной резиновой смеси чередуются с тканевыми прослойками. Ткань — корд или бязь, пропитанные резиновым клеем для адгезии к каучуку. При вулканизации в прессе ткань и резина образуют монолитную структуру: расслоение при нормальной эксплуатации исключено.

ГОСТ 7338-90 устанавливает жёсткое ограничение плотности армирования: не более одного тканевого слоя на каждые 2 мм толщины пластины. Пластина толщиной 10 мм содержит не более 5 тканевых слоёв, толщиной 20 мм — не более 10. Конкретное количество тканевых прослоёв согласуют между изготовителем и потребителем при заказе (ГОСТ 7338-90, п. 1.3).

Что даёт тканевая прослойка

• Сопротивление выдавливанию: ткань воспринимает радиальное усилие при обжатии прокладки. Резина без армирования течёт при давлении выше 1–2 МПа; резинотканевая пластина работает при давлении до 10,0 МПа в зависимости от марки и рабочей среды (ГОСТ 7338-90, табл. 3).
• Прочность на разрыв: тканевая прослойка увеличивает условную прочность при растяжении. У типа II прочность определяется только каучуковой матрицей; у типа I ткань принимает часть нагрузки на себя.
• Стабильность размеров: пластина типа I меньше деформируется при перепадах температуры. Это критично в узлах с многократными термоциклами: фланцы паропроводов, выхлопные коллекторы.
• Снижение ползучести: при длительной статической нагрузке резина без армирования постепенно деформируется необратимо. Тканевый каркас ограничивает ползучесть и сохраняет уплотняющее усилие на протяжении всего расчётного срока службы.

Параметры типов I и II по ГОСТ 7338-90

Тип армирования — первый знак в условном обозначении пластины. Пример полного обозначения: 1Ф-I-ТМКЩ-С-10 ГОСТ 7338-90 — пластина класса 1, формовая, тип I (резинотканевая), марки ТМКЩ, средней твёрдости, толщиной 10 мм. Ниже — сравнение ключевых параметров двух типов.

Где тип I обязателен: рабочие условия и узлы

Выбор типа I — не вопрос предпочтений, а требование давления и условий эксплуатации. Тип II при давлении выше 1 МПа начинает выдавливаться уже в первые часы работы. Тип I держит давление до 10 МПа и выдерживает многократные температурные циклы.

Типовые узлы применения типа I

• Фланцевые соединения трубопроводов высокого давления: водяные и паровые системы при давлении выше 1 МПа, нефтепроводы и газопроводы низкого давления, гидравлические системы промышленного оборудования.
• Уплотнения насосов и компрессоров: прокладки крышек, разъёмов корпусов, фланцев нагнетательной стороны. Здесь прокладка работает при переменном давлении — ткань предотвращает усталостную деградацию резины.
• Паропроводы и теплообменники: давление до 10 МПа при температуре до +80…+90 °С — предел марок ТМКЩ и МБС. При более высоких температурах и давлении переходят на паронит по ГОСТ 481-80 — уточняйте у инженеров АО «УРТ».
• Прессовое и штамповочное оборудование: амортизирующие и буферные прокладки под плитами пресса, где ударная нагрузка вызвала бы разрыв типа II по первому циклу.
• Уплотнения задвижек и затворов: седловые и корпусные прокладки трубопроводной арматуры при давлении выше 1 МПа.

Когда тип I применять не нужно

При давлении до 0,5 МПа и отсутствии ударных нагрузок тип II технически достаточен и дешевле в изготовлении прокладок: однородная структура без ткани вырубается штампом без его ускоренного износа. В узлах с криволинейными поверхностями (нестандартные фланцы, сферические уплотнения) тип II лучше повторяет рельеф поверхности за счёт большей деформативности. Тип I в таких условиях создаёт неравномерный прижим по контуру.

Особенности вырезки и монтажа прокладок из типа I

Тканевый каркас затрудняет вырубку штампом: ткань «тянется» за режущей кромкой вместо чистого среза. Ножи и пуансоны штампа тупятся быстрее — заточку инструмента проводят в 3–5 раз чаще, чем при работе с типом II. Угол заточки режущей кромки — острее стандартного, геометрию уточняйте у инженеров АО «УРТ».

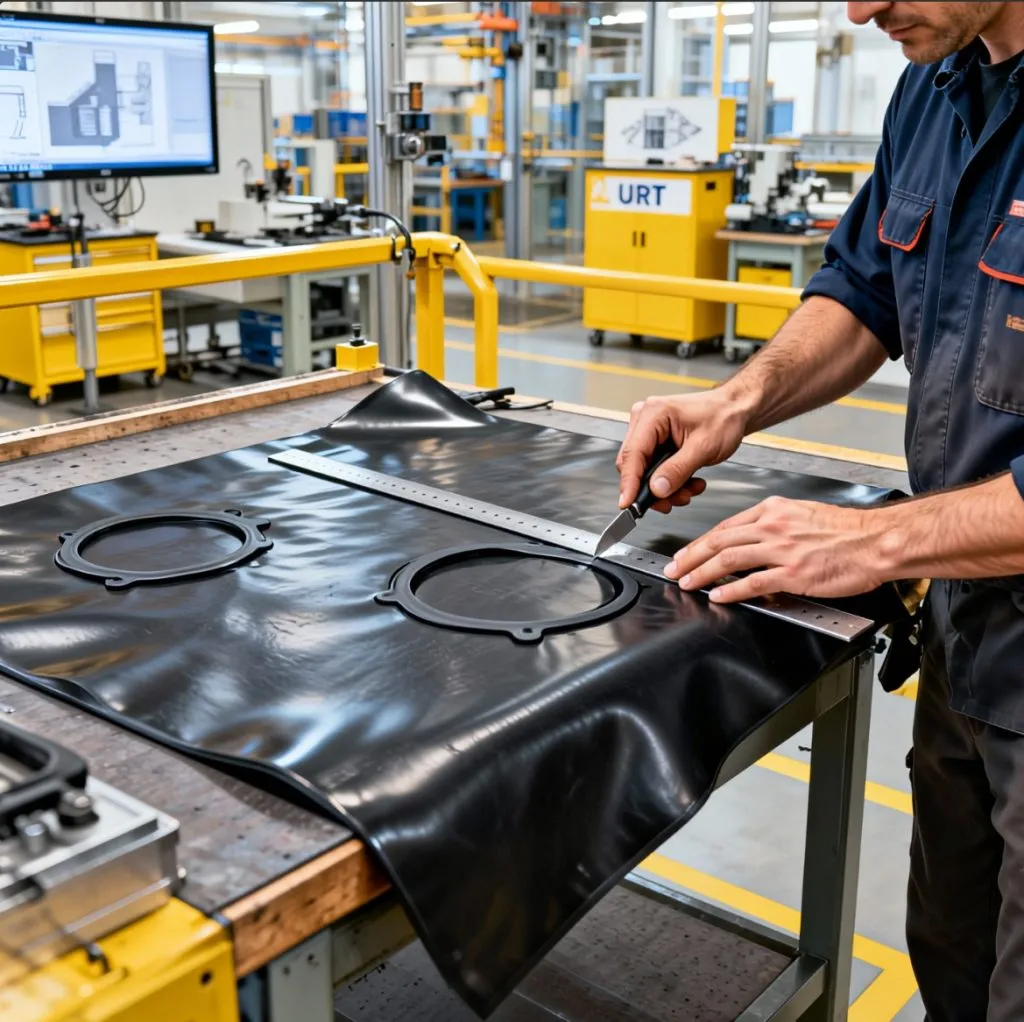

• Ручную вырезку ножом выполняют в несколько проходов: сначала прорезают резиновые слои, затем — тканевые. Попытка прорезать всё за один проход рвёт ткань неровно и оставляет бахрому на срезе.
• При монтаже прокладку укладывают строго перпендикулярно оси болтов. Перекос типа I при затяжке создаёт неравномерный прижим: тканевый каркас препятствует самовыравниванию, которое происходит у мягкого типа II.
• Болты затягивают крест-накрест в три прохода. После первого термоцикла — контрольная подтяжка: тканевый каркас при прогреве даёт небольшую усадку по толщине, и усилие прижима снижается.
• Повторное использование прокладки типа I после разборки фланца допустимо только при визуальном отсутствии расслоения ткани и резины, трещин и остаточной деформации более 15 % от исходной толщины.

Частые вопросы

Можно ли заменить резинотканевую пластину (тип I) на бестканевую (тип II) при ремонте?

Замена допустима только если рабочее давление в узле не превышает 1,0 МПа (класс 1) или 0,5 МПа (класс 2) по ГОСТ 7338-90. При давлении выше этих значений тип II выдавливается из зазора — замена недопустима. Уточняйте допустимое давление в документации на оборудование или у инженеров АО «УРТ».

Как определить тип пластины (I или II) визуально?

На срезе (торце) листа тип I даёт видимые чередующиеся слои: тёмная резина и более светлая тканевая прослойка. У типа II срез однородный, без слоёв. Если пластина в рулоне и торец не виден — единственный надёжный способ определения — сертификат или маркировка на этикетке с указанием типа I по ГОСТ 7338-90.

Почему при затяжке фланца прокладка из типа I треснула по краю?

Три основные причины: завышенное усилие затяжки (обжатие более 25–30 % от толщины), монтаж при температуре ниже −10 °С — тканевый каркас при низкой температуре теряет гибкость и рвётся при деформации, а также хранение пластины в изогнутом состоянии, создавшее усталостные трещины по тканевым слоям до монтажа.

При какой толщине прокладки всегда нужен тип I?

Сама по себе толщина не определяет необходимость армирования — её определяет рабочее давление. Пластина толщиной 2 мм при давлении 5 МПа требует тип I; пластина толщиной 20 мм при давлении 0,3 МПа работает в типе II без выдавливания. Практическое правило: при любом давлении выше 1 МПа — тип I обязателен (ГОСТ 7338-90).

Сколько раз можно использовать прокладку из типа I повторно?

Нормативного ограничения по числу циклов демонтажа-монтажа ГОСТ 7338-90 не устанавливает. Критерий — физическое состояние: отсутствие расслоений, трещин и остаточной деформации более 15 % от номинальной толщины. В ответственных узлах (давление выше 4 МПа, температура выше +60 °С) практика ремонтных служб — однократное применение прокладки. Уточняйте у инженеров АО «УРТ».
