Диэлектрические свойства резины: почему ТМКЩ и МБС не подходят для электрозащиты

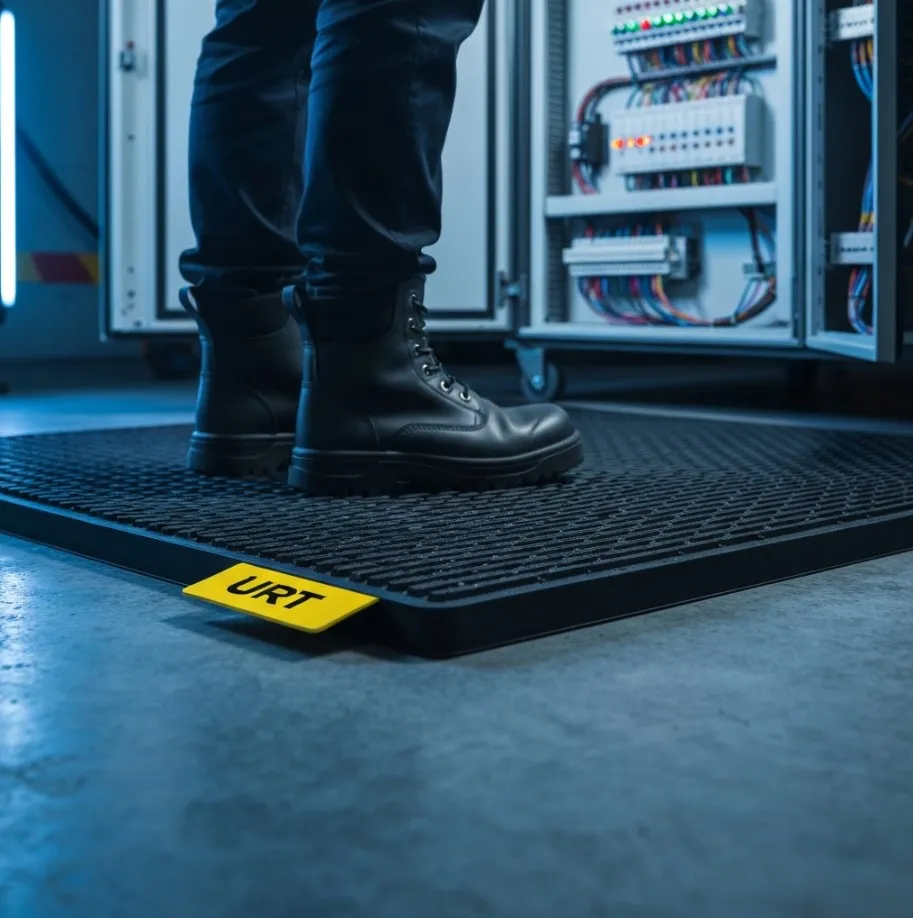

Чёрная резиновая пластина на полу подстанции — привычная картина. Но если это обычная ТМКЩ со склада, а не сертифицированный диэлектрический ковёр, такая «защита» при пробое создаёт иллюзию безопасности вместо реальной. Причина одна: стандартные техпластины ТМКЩ и МБС по ГОСТ 7338-90 содержат технический углерод (сажу) в качестве наполнителя — именно он придаёт им чёрный цвет и одновременно превращает резину из диэлектрика в полупроводник.

Почему чёрная резина не защищает от тока

Электрические свойства резины определяются составом каучука и наполнителей. Неполярные каучуки — натуральный (НК), бутадиеновый (СКБ), бутадиен-стирольный (СКС), бутилкаучук — сами по себе хорошие диэлектрики с удельным объёмным сопротивлением от 10¹² до 10¹⁵ Ом·см. Полярные каучуки, такие как нитрильный (NBR/СКН) — основа МБС, — имеют значительно меньшее сопротивление за счёт полярных связей в молекулярной цепи.

Технический углерод (сажа) — стандартный усиливающий наполнитель практически всех чёрных техпластин, включая ТМКЩ и МБС, — снижает удельное сопротивление резины на несколько порядков. При содержании сажи 40–70 массовых частей на 100 частей каучука резина фактически переходит в класс электропроводящих материалов. Именно такое содержание сажи типично для стандартных промышленных пластин по ГОСТ 7338-90. Итог: обычная чёрная техпластина не защищает от поражения электрическим током ни при каком напряжении.

Что такое диэлектрическая резина и чем она отличается

Диэлектрическая резина — это отдельный класс материалов, изготовленных на основе неполярных каучуков без сажевых наполнителей. Вместо технического углерода применяют белые усилители: каолин, кремнезём, мел — они не снижают сопротивление матрицы. Готовый материал, как правило, светлый: серый, белый или слегка жёлтый.

Основной продукт из диэлектрической резины, регламентированный нормативно, — диэлектрический ковёр по ГОСТ 4997-75. Помимо ковров, диэлектрическую резину применяют в изоляционных прокладках, электрозащитных перчатках (ГОСТ 13385-78), ботах и галошах. Все эти изделия проходят обязательные электрические испытания перед выпуском и периодические переиспытания в процессе эксплуатации.

Параметры диэлектрической резины по ГОСТ 4997-75

Где нельзя применять обычную ТМКЩ вместо диэлектрической резины

Ключевой критерий — наличие опасного напряжения и требования охраны труда. Везде, где действуют Правила по охране труда при эксплуатации электроустановок (ПОТЭУ), средства защиты обязаны соответствовать нормативным документам, а не просто быть «из резины».

• Электрощитовые и подстанции напряжением от 1 кВ и выше — обязателен ковёр по ГОСТ 4997-75
• Рабочие места с открытыми токоведущими частями в распределительных устройствах
• Мобильные электроустановки и генераторные агрегаты на открытых площадках
• Лабораторные стенды с испытательным напряжением
• Зоны обслуживания высоковольтного оборудования кранов, экскаваторов, буровых установок

В перечисленных зонах укладка стандартной чёрной техпластины ТМКЩ или МБС вместо сертифицированного диэлектрического ковра — прямое нарушение ПОТЭУ и создаёт угрозу жизни персонала. При проверке надзорными органами факт замены фиксируется как грубое нарушение требований электробезопасности.

Когда ТМКЩ допустима в электрических приложениях

Стандартные техпластины ТМКЩ и МБС допустимы в конструктивных задачах, где резина работает как механический элемент, а не как электроизолятор: прокладки в клеммных коробках для виброзащиты, уплотнения кабельных вводов по механическому обжатию (не как изоляция), демпферные подкладки под корпуса приборов. Во всех этих случаях изоляцию обеспечивает конструкция узла, а не свойства резины.

• Демпферные прокладки под корпуса приборов и блоки управления — допустимо
• Уплотнения кабельных вводов по IP-защите (механическое обжатие кабеля) — допустимо при наличии отдельной изоляции жил
• Подкладки под шкафы электрооборудования для виброизоляции — допустимо
• Диэлектрический ковёр, настил перед пультом управления — только ГОСТ 4997-75
• Изолирующая прокладка в зоне токоведущих частей — только специальная диэлектрическая резина с подтверждёнными параметрами сопротивления

Частые вопросы

Как отличить диэлектрическую резину от обычной ТМКЩ визуально?

Диэлектрическая резина не содержит сажи, поэтому не бывает чёрной — её цвет серый, светло-бежевый или белый. Стандартные ковры по ГОСТ 4997-75 выпускают серого цвета. Чёрная пластина любой марки — это не диэлектрик. Единственное достоверное подтверждение диэлектрических свойств — сертификат и протокол электрических испытаний по ГОСТ 4997-75.

Через какой срок диэлектрический ковёр нужно переиспытывать?

Гарантийный срок хранения диэлектрического ковра по ГОСТ 4997-75 — 3 года с даты изготовления. В процессе эксплуатации ковры переиспытывают каждые 12 месяцев переменным напряжением 20 кВ (50 Гц) в аккредитованной электролаборатории. Ковры с механическими повреждениями изымают из эксплуатации немедленно, независимо от срока последнего испытания.

Можно ли применять силиконовую пластину как диэлектрик?

Силикон на основе VMQ — хороший диэлектрик с удельным объёмным сопротивлением до 10¹⁴–10¹⁵ Ом·см при условии, что наполнитель не содержит сажи. Однако использование силиконовой пластины в качестве средства электрозащиты требует подтверждения диэлектрических параметров испытаниями — стандарт ГОСТ 4997-75 распространяется на ковры из любых резин. Уточняйте у инженеров АО «УРТ».

При какой влажности диэлектрический ковёр перестаёт защищать?

ГОСТ 4997-75 разрешает применять диэлектрические ковры в закрытых электроустановках, кроме особо сырых помещений, и в открытых установках только в сухую погоду. Поверхностная влага резко снижает поверхностное сопротивление и увеличивает ток утечки выше допустимого предела в 160 мА/м² (ГОСТ 4997-75). Мокрый ковёр — не диэлектрический ковёр.
