Купить Banjo 27*1.5 (16 мм) в Нижнем Новгороде

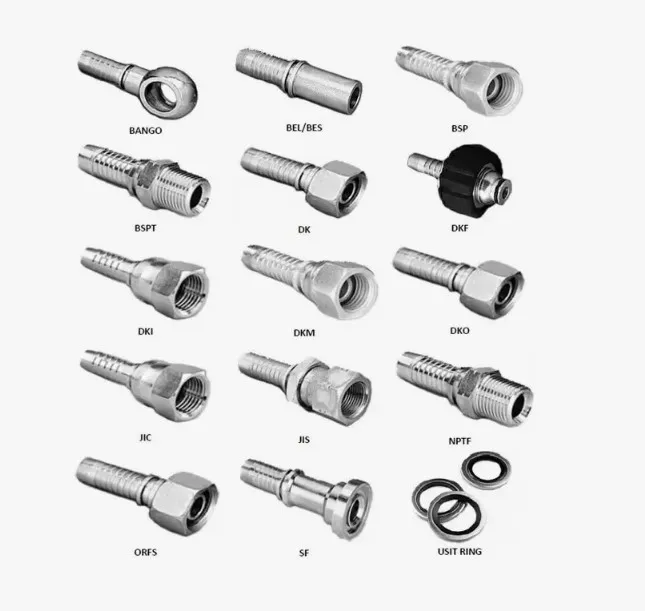

Фитинг Banjo 27*1.5 (16 мм) — поворотный угольник со сквозным болтом для рукавов высокого давления, изготовленный из стали с защитным цинковым покрытием. Конструкция типа «банджо» позволяет подключать РВД к корпусным элементам гидравлики и топливной аппаратуры под нужным углом и свободно ориентировать шланг после монтажа. Купить Banjo 27*1.5 (16 мм) можно для комплектации РВД с внутренним диаметром 16 мм и присоединительной резьбой M27×1,5, диаметр кольца — 27,2 мм, условный проход DN16.

Уплотнение соединения обеспечивается медными или алюминиевыми шайбами, устанавливаемыми с двух сторон корпуса банджо при затяжке сквозного болта. Такое решение даёт герметичное и одновременно подвижное (до момента затяжки) соединение, что упрощает прокладку рукавов в стеснённых местах.

Сфера применения

Фитинг применяется в гидравлических системах высокого давления, топливных и масляных магистралях мобильной и стационарной техники. Изделие востребовано в машиностроении, нефтегазовом секторе, строительной и дорожно-строительной технике, сельхозмашинах, погрузчиках, экскаваторах, прессах и станках с гидроприводом.

Банджо-соединения используют там, где штуцер требуется ввести в корпус насоса, распределителя, гидроцилиндра или ТНВД, а пространство не позволяет применить прямой или угловой фитинг с фиксированной ориентацией. Типовые узлы — подвод и слив рабочей жидкости, подключение датчиков давления, топливоподача форсунок.

Как применяется и монтируется

Рукав опрессовывается на хвостовик фитинга на станке для опрессовки РВД с подбором муфты по диаметру и типу армирования. Готовая сборка крепится к ответной части полым болтом с двумя уплотнительными шайбами: одна устанавливается между корпусом банджо и привалочной поверхностью, вторая — между корпусом и головкой болта. Затяжка выполняется динамометрическим ключом по моменту, рекомендованному производителем техники; перетяжка приводит к смятию шайб и потере герметичности.

Шайбы из меди и алюминия — одноразовые: при каждой переборке соединения их следует заменять новыми, иначе появятся течи по торцу болта.

Стойкость и условия эксплуатации

Изделие рассчитано на работу с минеральными маслами, дизельным топливом и гидравлическими жидкостями на минеральной основе. Рабочий диапазон температур — от −40 до +100 °C, что охватывает большинство задач мобильной гидравлики в условиях средней полосы и северных регионов. Цинковое покрытие защищает сталь от атмосферной коррозии при транспортировке и эксплуатации. Для агрессивных химических сред, морской воды и пара такие фитинги не предназначены — там применяют исполнения из нержавеющей стали и совместимые уплотнения.

Как выбрать

• Тип и шаг резьбы ответного отверстия — в данном случае M27×1,5, диаметр кольца 27,2 мм.
• Внутренний диаметр и тип рукава — DN16 (16 мм), соответствие хвостовика конструкции РВД.
• Совместимость материала шайб с рабочей средой и моментом затяжки болта.
• Соответствие рабочего давления гидросистемы паспортным значениям сборки РВД.

Поставка

Отгрузка ведётся по всей России юридическим лицам и ИП партиями для комплектации производств, ремонтных служб и сервисов РВД. Единица измерения — шт. Оставьте заявку с указанием количества и сопутствующих позиций — менеджер подготовит коммерческое предложение и поможет подобрать фитинги, рукава и муфты в единый комплект.
