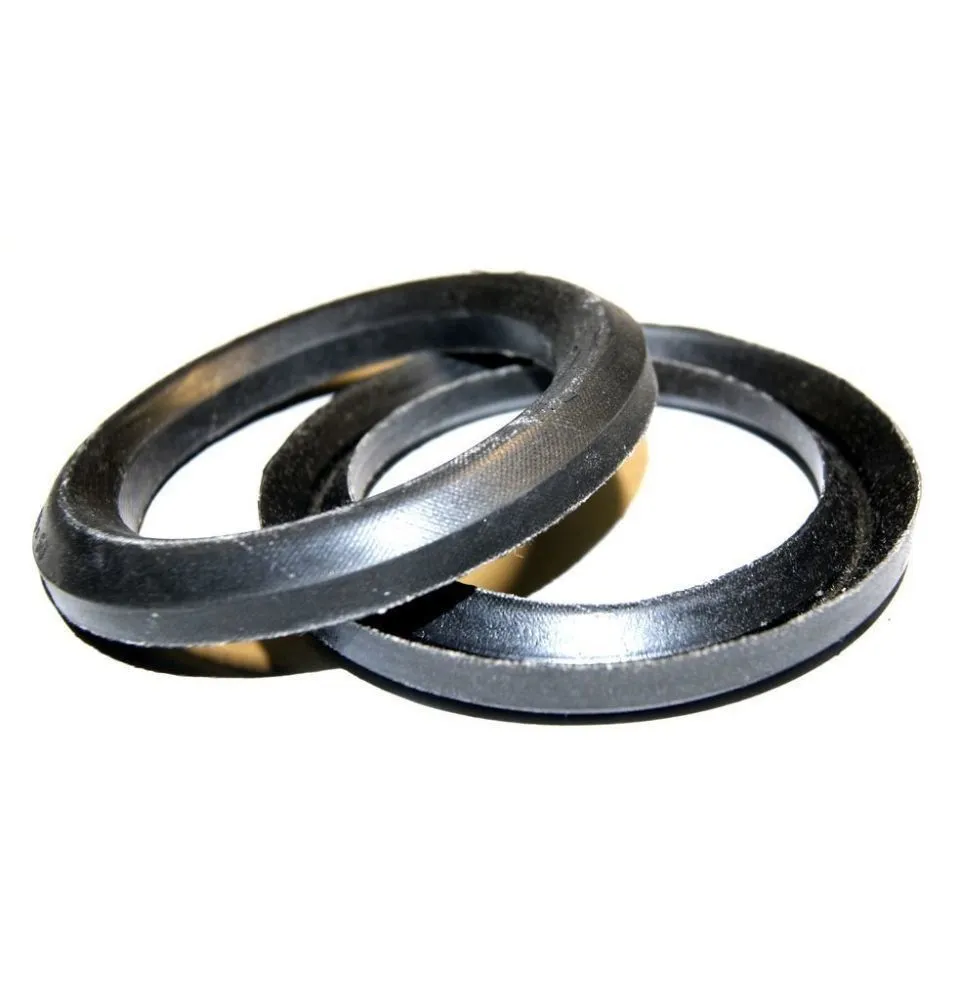

Купить Манжета шевронная М 38*50 ГОСТ 22704-77 в Казани

Манжета шевронная М 38*50 ГОСТ 22704-77 — уплотнительный элемент V-образного профиля из резины с тканевой прослойкой, предназначенный для герметизации подвижных соединений с возвратно-поступательным движением. Купить манжету шевронную 38×50 по ГОСТ 22704-77 рационально для комплектации гидро- и пневмоцилиндров: размеры 38 мм по внутреннему и 50 мм по наружному диаметру соответствуют типовым посадочным канавкам, а буква «М» в обозначении указывает на исполнение для масляных сред. Армирование тканью повышает прочность кромок и сопротивление выдавливанию в зазор под нагрузкой.

Сфера применения

Шевронные уплотнения применяют в тяжёлом машиностроении, металлургии, гидравлических прессах, дорожно-строительной и подъёмно-транспортной технике, а также в станочном и прессовом оборудовании. Изделие устанавливают в уплотнительные узлы штоков, плунжеров и поршней гидроцилиндров, работающих под высоким давлением — в прессах, домкратах, испытательных стендах, гидроприводах прокатных станов и кузнечно-прессовых машин.

В пневмоприводах манжеты используют для уплотнения штоков цилиндров двойного действия, а также в насосном и компрессорном оборудовании, где требуется надёжная герметизация при знакопеременных нагрузках и пульсациях давления.

Как применяется и монтируется

Манжеты поставляются комплектом: нажимное кольцо, набор шевронных манжет и опорное кольцо. Количество уплотнительных элементов в пакете подбирают по рабочему давлению — чем выше нагрузка, тем больше рядов. Перед установкой посадочные поверхности и канавку очищают, смазывают рабочей жидкостью, манжеты последовательно надевают на шток с ориентацией «лепестками» в сторону уплотняемой среды. Затяжка нажимного кольца должна обеспечить плотное прилегание без чрезмерного сжатия пакета, иначе возрастает трение и износ.

Шевронные манжеты исполнения «М» рассчитаны на работу с минеральными маслами, водой и водными эмульсиями; для агрессивных химических сред и высокотемпературных газов это уплотнение не подходит.

Стойкость и условия эксплуатации

Резинотканевая конструкция устойчива к воздействию гидравлических масел, рабочих жидкостей на минеральной основе, технической воды и водно-масляных эмульсий. Изделие сохраняет рабочие свойства в диапазоне от −30 до +100 °C и выдерживает давление до 50 МПа в зависимости от количества рядов в пакете. Не рекомендуется применение в контакте с концентрированными кислотами, щелочами, органическими растворителями и при температурах выше указанного предела — это вызывает деструкцию резины и расслоение тканевого корда.

Как выбрать

• Сверьте внутренний и наружный диаметр уплотнения с размерами штока и канавки — посадка должна быть без зазора.
• Уточните рабочую среду и температурный режим: для масел подходит исполнение «М», для воды и щелочей — другие группы.
• Определите рабочее давление и подберите количество манжет в пакете, а также материал нажимного и опорного колец.
• При нестандартных посадочных местах возможно изготовление уплотнений по чертежу или техническому заданию.

Поставка

Реализация по всей России юридическим лицам и индивидуальным предпринимателям, отгрузка партиями с доставкой в ваш регион. Единица измерения — шт, комплектация формируется под параметры узла заказчика. Оставьте заявку через форму на сайте или направьте запрос менеджеру — специалист подготовит коммерческое предложение, поможет с подбором типоразмера и количества манжет в пакете под ваше оборудование.
