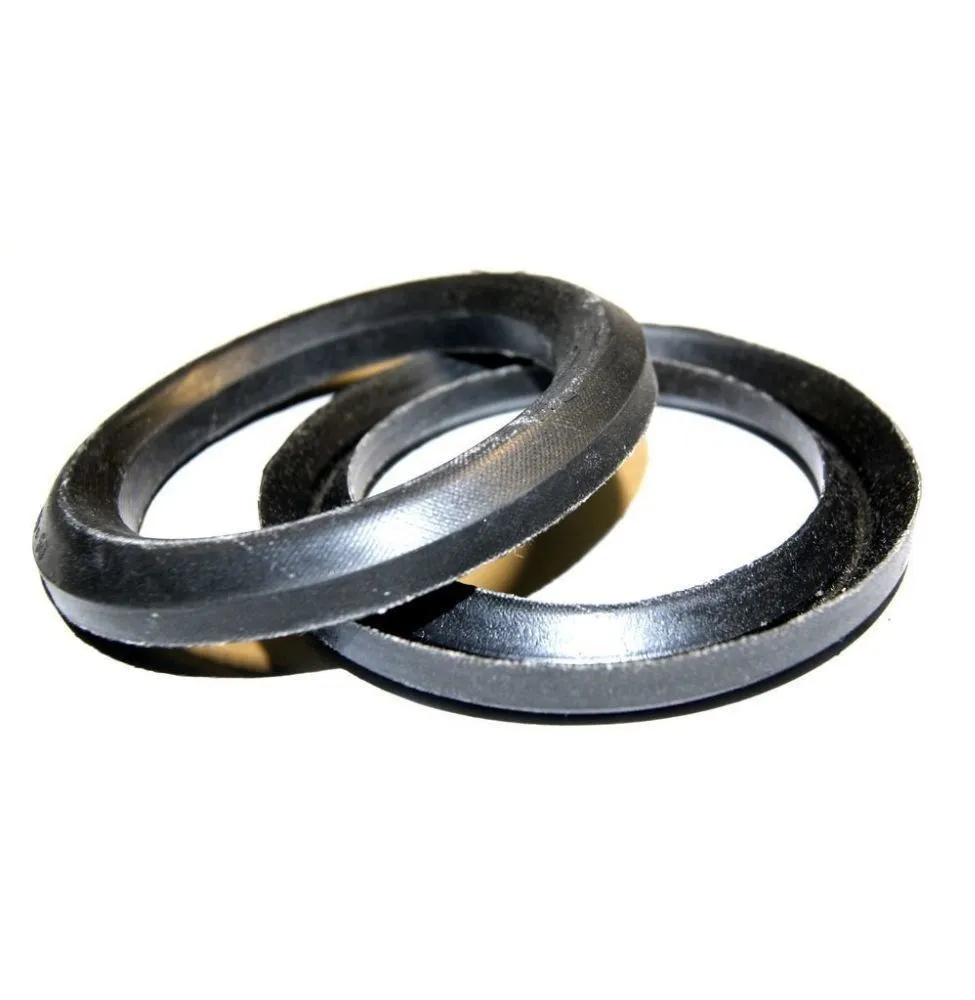

Купить Манжета шевронная М 8*16 ГОСТ 22704-77 в Екатеринбурге

Шевронное уплотнение типа М с внутренним диаметром 8 мм и наружным 16 мм представляет собой резинотканевое изделие V-образного профиля для герметизации возвратно-поступательных пар. Купить манжету шевронную М 8*16 ГОСТ 22704-77 целесообразно при оснащении гидравлических цилиндров, прессов и домкратов, где требуется надёжное многоэлементное уплотнение штоков и плунжеров. Буква «М» в маркировке указывает на профиль по стандарту, а цифры — на посадочные диаметры в миллиметрах.

Сфера применения

Уплотнения данного типа широко востребованы в машиностроении, металлургии, нефтегазовом оборудовании, строительной и подъёмно-транспортной технике. Их устанавливают в гидроцилиндры прессов и станков, домкраты, гидравлические приводы экскаваторов и буровых установок, а также в плунжерные насосы. Шевронный комплект формирует ступенчатое уплотнение по подвижной поверхности штока и эффективно противостоит высоким давлениям рабочей жидкости.

В составе узла обычно используется набор из опорного кольца, нескольких уплотнительных манжет и нажимного кольца — это позволяет распределить нагрузку и компенсировать износ за счёт поджатия пакета.

Как применяется и монтируется

Перед сборкой посадочные поверхности штока и канавки очищают, проверяют на отсутствие задиров и заусенцев. Пакет собирают строго в последовательности: опорное кольцо, манжеты шевронами в сторону рабочего давления, нажимное кольцо. Резинотканевые элементы смазывают рабочей жидкостью и аккуратно надевают на шток без перекоса и растяжения. Затяжку нажимного фланца выполняют равномерно — чрезмерное усилие приводит к повышенному трению и ускоренному износу, недостаточное — к течи.

Шевронные манжеты на нитрильной основе работают по маслам, эмульсиям и воде в указанном производителем диапазоне температур. Для агрессивных химических сред, перегретого пара и динамики с высокой скоростью скольжения этот тип уплотнения не предназначен.

Стойкость и условия эксплуатации

Резина на основе нитрильного каучука с армированием хлопчатобумажной тканью обеспечивает маслобензостойкость и устойчивость к рабочим жидкостям на минеральной основе. Изделие пригодно для контакта с гидравлическими маслами, водомасляными эмульсиями и водой. Не рекомендуется применение в средах с концентрированными кислотами и щелочами, кетонами, ароматическими углеводородами, а также при температурах, выходящих за паспортный диапазон каучука.

Как выбрать

• Точно сверьте посадочные диаметры штока и расточки с типоразмером 8×16 мм по ГОСТ 22704-77.
• Подберите материал манжеты под рабочую среду — для минеральных масел подходит нитрильная резинотканевая основа.
• Уточните количество элементов в пакете исходя из рабочего давления в гидросистеме.
• При нестандартных условиях рассмотрите изготовление по чертежу или техническому заданию.

Поставка

Отгрузка ведётся по всей России юридическим лицам и индивидуальным предпринимателям, партиями под нужды производства и ремонтных служб. Единица измерения — шт. Оставьте заявку с указанием требуемого количества и условий эксплуатации — менеджер подготовит коммерческое предложение и поможет подобрать сопутствующие комплектующие гидроузла.
