Купить Манжета шевронная М 460*500 ГОСТ 22704-77 в Екатеринбурге

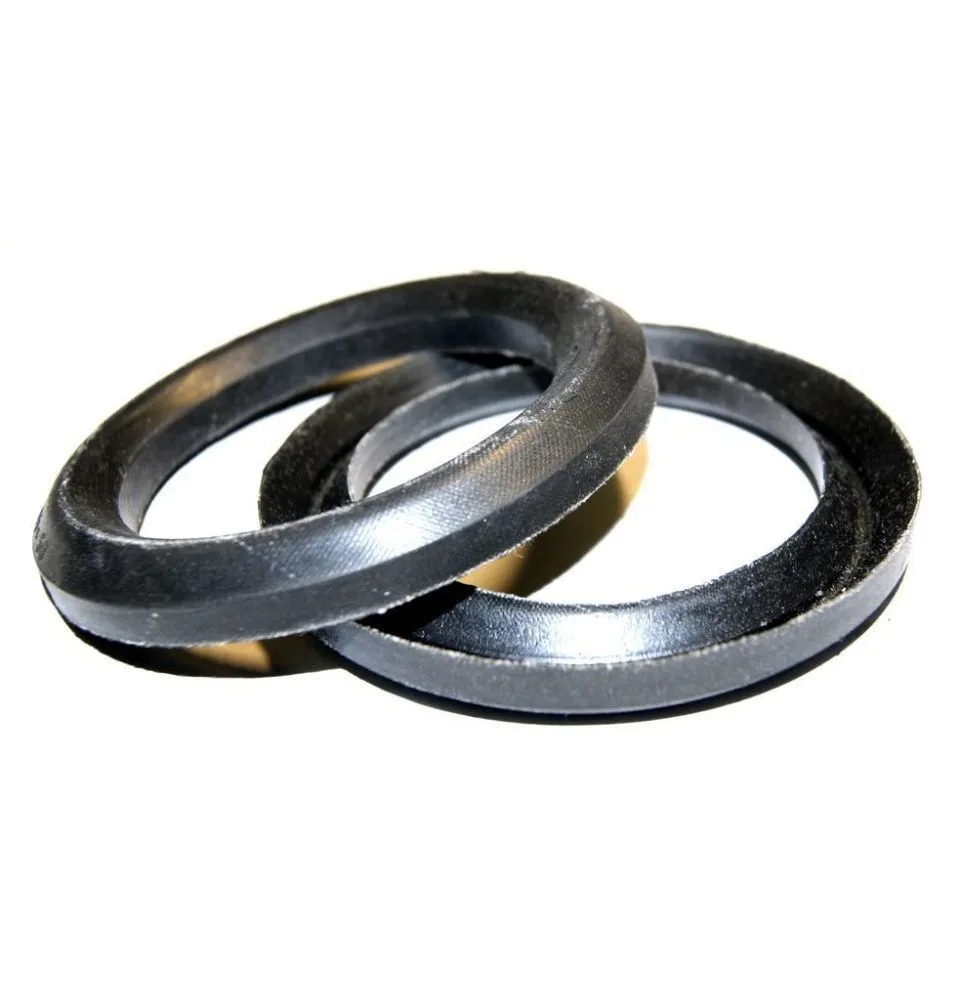

Шевронное уплотнение М 460×500 представляет собой комплект манжет V-образного профиля из маслобензостойкой резины с тканевой прослойкой, изготовленный по ГОСТ 22704-77. Купить манжету шевронную М 460*500 ГОСТ 22704-77 целесообразно для герметизации подвижных соединений возвратно-поступательного действия в гидро- и пневмосистемах. Обозначение «М» указывает на исполнение для уплотнения металлических деталей: комплект устанавливается между двумя жёсткими элементами — штоком и корпусом цилиндра.

Сфера применения

Комплекты шевронных манжет такого типоразмера востребованы в тяжёлом машиностроении, металлургии, нефтегазовом оборудовании, прессовом производстве и гидроприводах строительной техники. Уплотнение работает в гидравлических и пневматических цилиндрах больших диаметров, в плунжерных насосах, прессах горячей и холодной штамповки, кузнечно-прессовом оборудовании, гидродомкратах и подъёмных механизмах.

Изделие герметизирует штоки и плунжеры, движущиеся возвратно-поступательно, удерживая рабочую жидкость в полости цилиндра и не допуская попадания загрязнений извне. Применяется в узлах, где требуется надёжная работа при высоком давлении среды и значительных усилиях.

Как применяется и монтируется

Комплект собирается в посадочное гнездо в определённой последовательности: сначала устанавливается опорное кольцо, затем пакет шевронных манжет вершинами в сторону уплотняемой среды, сверху — нажимное кольцо. Количество манжет в пакете подбирается исходя из давления и условий работы узла. Поверхности штока и расточки должны быть очищены и смазаны рабочей жидкостью, кромки фасок — притуплены, чтобы не повредить рабочие губки манжет при заводке. Затяжка нажимного фланца выполняется равномерно, без перекоса; излишнее усилие приводит к повышенному трению и преждевременному износу.

Важно: шевронный комплект ориентирован на возвратно-поступательное движение со сравнительно невысокими скоростями скольжения и не предназначен для вращательных узлов и быстроходных валов.

Стойкость и условия эксплуатации

Маслобензостойкая резиновая основа с тканевым армированием обеспечивает работоспособность в среде минеральных масел, гидравлических жидкостей на нефтяной основе, водных эмульсий, воды и инертных газов. Тканевые прослойки придают пакету прочность на разрыв и сопротивление выдавливанию в зазор при высоком давлении. Изделие не рекомендуется для агрессивных кислот и щелочей, концентрированных растворителей, перегретого пара, а также для сред с температурой за пределами диапазона, установленного стандартом для данного типа резины.

Как выбрать

• Соответствие посадочных размеров — внутренний диаметр по штоку, наружный по расточке корпуса.
• Совместимость материала манжет с рабочей средой и температурой в узле.
• Исполнение «М» — для уплотнения металлических поверхностей, по ГОСТ 22704-77.
• Количество манжет в пакете под фактическое рабочее давление; возможность изготовления комплекта по чертежу заказчика.

Поставка

Отгружаем шевронные манжеты производства УРТ по всей России юридическим лицам и индивидуальным предпринимателям, партиями под производственные и ремонтные нужды. Единица измерения — шт, формирование комплекта согласовывается при заказе. Оставьте заявку с указанием типоразмера, рабочей среды и давления — менеджер подготовит коммерческое предложение и поможет подобрать аналог или комплект по чертежу.
