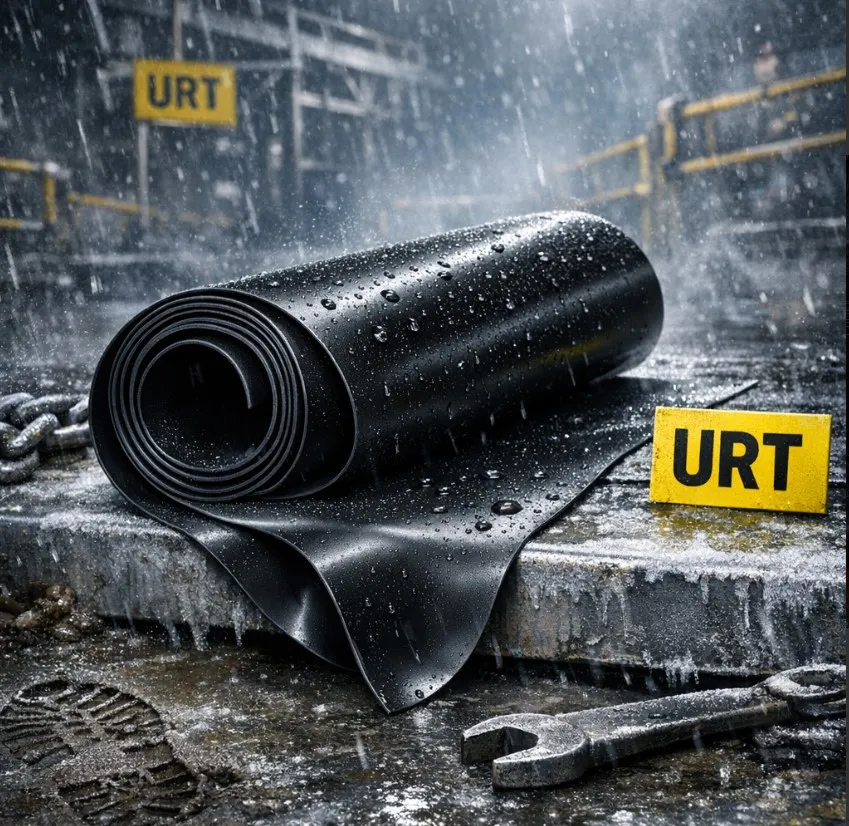

Токопроводящая резина: принцип работы, классификация и обязательные области применения

Обычная резина — диэлектрик. Удельное объёмное сопротивление стандартной техпластины по ГОСТ 7338-90 превышает 10⁹ Ом·м: через неё ток не течёт. Но в ряде производств именно это свойство создаёт опасность: накапливается статический заряд, который при разряде поджигает взрывоопасную среду или выводит из строя чувствительную электронику. Токопроводящая резина решает задачу обратную — она управляемо отводит заряд, не давая ему накопиться до критического значения.

Как резина становится токопроводящей

Сам по себе каучук — изолятор. Токопроводимость в резину вводят через наполнитель. Два основных типа наполнителя дают принципиально разный уровень проводимости и разное назначение материала.

Первый тип — высокоструктурированный технический углерод (электропроводящая сажа). Частицы сажи образуют непрерывные проводящие цепочки по всему объёму резины. Чем выше содержание сажи в рецептуре, тем ниже удельное объёмное сопротивление. При содержании 50–100 весовых частей ацетиленовой сажи на 100 частей каучука удельное объёмное сопротивление снижается до 0,04–0,4 Ом·м. Второй тип — дисперсный графит: даёт промежуточные значения сопротивления и применяется в специальных медицинских и электронных изделиях.

Классификация по уровню электрического сопротивления

В промышленности токопроводящие и антистатические резины разделяют на два функциональных класса по ГОСТ Р 50499-93 и практике применения. Граница между ними принципиальная: материал первого класса отводит заряд активно, второго — замедляет его накопление.

Сопротивление измеряют по ГОСТ Р 50499-93 (МЭК 93-80). Конкретные значения для партии — в сертификате качества на изделие. Промышленные марки токопроводящих пластин (например, СП-45) имеют удельное объёмное сопротивление 0,5×10²–3×10² Ом·м, антистатических (Р-34) — 1×10²–5×10⁵ Ом·м (данные производителей; уточняйте у инженеров АО «УРТ»).

Где применение токопроводящей резины обязательно

В ряде отраслей применение токопроводящих и антистатических материалов — не рекомендация, а требование нормативных документов. Игнорирование этого требования создаёт риск воспламенения, взрыва или отказа оборудования.

Взрывоопасные производства и нефтехимия

Зоны классов В-1, В-1а, В-1г по ПУЭ (взрывоопасные помещения с горючими газами, парами ЛВЖ) требуют отвода статического электричества от всех поверхностей оборудования, конвейерных лент и настилов. Накопленный заряд с энергией искры от 0,1 мДж поджигает водородо-воздушную смесь, от 0,2 мДж — смесь паров бензина с воздухом. Правила защиты от статического электричества в производствах химической, нефтехимической и нефтеперерабатывающей промышленности (РД 39-22-113-78) прямо предписывают токопроводящие покрытия полов и уплотнений в таких зонах.

Производство и хранение взрывчатых веществ

ГОСТ Р 50723-94 (Лазерная безопасность) и ведомственные нормативы оборонной и горнодобывающей промышленности устанавливают требование к удельному объёмному сопротивлению напольных покрытий и защитных элементов оборудования не выше 10⁶ Ом·м. Токопроводящая резина в настилах, прокладках транспортёров и уплотнениях загрузочных люков — обязательный элемент такого оборудования.

Электронная и полупроводниковая промышленность

ESD-защита (защита от электростатического разряда) на участках монтажа и тестирования плат требует напольных покрытий, рабочих поверхностей и уплотнений с сопротивлением 10⁶–10⁹ Ом — антистатический класс. Разряд с энергией 0,001 мкДж необратимо повреждает полевые транзисторы (MOSFET) и микросхемы памяти. Настилы из антистатической резины на рабочих местах операторов — обязательное требование ГОСТ Р МЭК 61340-5-1-2010.

Кабельная промышленность и высоковольтное оборудование

В высоковольтных кабелях выше 6 кВ электропроводящая резина формирует выравнивающий слой между токопроводящей жилой и основной изоляцией. Этот слой снижает напряжённость электрического поля на границе металл–диэлектрик и предотвращает ионизацию с образованием озона, который разрушает основную изоляцию. Без проводящего слоя срок службы изоляции кабеля снижается многократно.

Типовые изделия и форм-факторы

Токопроводящую резину выпускают в тех же форм-факторах, что и стандартные техпластины, — листах, рулонах, шнурах и формовых изделиях. Это упрощает замену стандартного покрытия на токопроводящее без изменения конструкции узла.

• Листы и рулоны (пластины): напольные покрытия взрывоопасных помещений, рабочие поверхности ESD-участков, прокладки под оборудование. Толщина — от 1 до 6 мм, ширина рулона — до 1300 мм.
• Формовые прокладки и уплотнения: фланцевые соединения трубопроводов в нефтехимии, уплотнения загрузочных устройств в производстве взрывчатых веществ.
• Шнуры и профили: уплотнения дверей взрывозащищённых шкафов, корпусов радиоэлектронной аппаратуры — обеспечивают одновременно герметичность и ЭМС-экранирование.
• Конвейерные ленты с токопроводящим покрытием: транспортировка сыпучих взрывоопасных материалов — уголь, мука, порошковые химикаты.
• Электроды для физиотерапии: токопроводящая резина на основе графита — гибкие электроды для равномерной передачи слабого медицинского тока на поверхность тела.
• Выравнивающие слои кабельной изоляции: трубчатые и ленточные изделия для силовых кабелей 6–110 кВ.

Монтаж токопроводящих настилов и ключевые требования

Токопроводящий настил работает только при наличии надёжного соединения с системой заземления. Без заземляющего проводника сопротивление самого материала не имеет значения: заряд не уходит никуда. Это основная ошибка при монтаже антистатических покрытий.

• Основание под настил — бетон или металл — очищают от масел и пыли. Грязное основание нарушает равномерный контакт и создаёт участки с высоким переходным сопротивлением.
• Клей выбирают токопроводящий или наносят токопроводящую грунтовку: обычный клей на стыке «резина–основание» создаёт диэлектрический барьер и сводит на нет свойства материала.
• Заземляющий проводник подключают с шагом не более 1,5 м по периметру покрытия. Сечение проводника и требования к системе заземления — по ГОСТ Р МЭК 61340-5-1-2010.
• После монтажа обязательно измеряют сопротивление системы «настил–земля» по ГОСТ Р 50499-93. Допустимый диапазон зависит от класса производства — уточняйте у инженеров АО «УРТ».
• Периодичность контрольных замеров сопротивления — не реже одного раза в год или после ремонта покрытия.

Частые вопросы

Можно ли заменить токопроводящую резину обычной техпластиной ТМКЩ в антистатической зоне?

Нет. Техпластина ТМКЩ по ГОСТ 7338-90 — диэлектрик с сопротивлением выше 10⁹ Ом·м. Она не отводит статический заряд, а накапливает его. Замена токопроводящего настила на обычную резину в зоне класса В-1а по ПУЭ — прямое нарушение РД 39-22-113-78 и создаёт реальный риск воспламенения.

Как отличить токопроводящую резину от антистатической при визуальном осмотре?

По внешнему виду — никак: оба материала чёрные и внешне идентичны стандартной резине. Единственный надёжный способ — измерение удельного объёмного сопротивления по ГОСТ Р 50499-93 и сопоставление с сертификатом качества на партию. Без измерений и документов применять материал в регламентированных зонах нельзя.

Почему токопроводящая резина не работает без заземления?

Резина сама по себе — только проводящий путь. Заряд движется от точки возникновения к точке стока — земле. Если заземляющий проводник отсутствует или имеет обрыв, заряд накапливается в материале точно так же, как в диэлектрике. Сопротивление покрытия проверяют именно в цепи «поверхность–земля», а не между двумя точками самой резины.

Влияет ли температура на проводимость токопроводящей резины?

Да. При снижении температуры ниже −30 °С удельное объёмное сопротивление резины на основе технического углерода возрастает — проводящие цепочки частично теряют контакт из-за сжатия матрицы каучука. При температуре ниже рабочего диапазона материала (уточняйте у инженеров АО «УРТ») результаты замеров могут выйти за допустимые пределы даже при исправном покрытии. Замеры сопротивления проводят при температуре не ниже +15 °С (ГОСТ Р 50499-93).

Совместима ли токопроводящая резина с кислотами и маслами?

Стойкость к агрессивным средам определяет не токопроводящий наполнитель (сажа химически инертна), а тип базового каучука. Стандартные антистатические пластины на основе синтетического каучука (СКД, СКС) стойки к разбавленным кислотам и щелочам, но не стойки к маслам и нефтепродуктам. Для масляных сред нужна токопроводящая резина на основе NBR — уточняйте состав и рецептуру у инженеров АО «УРТ».
