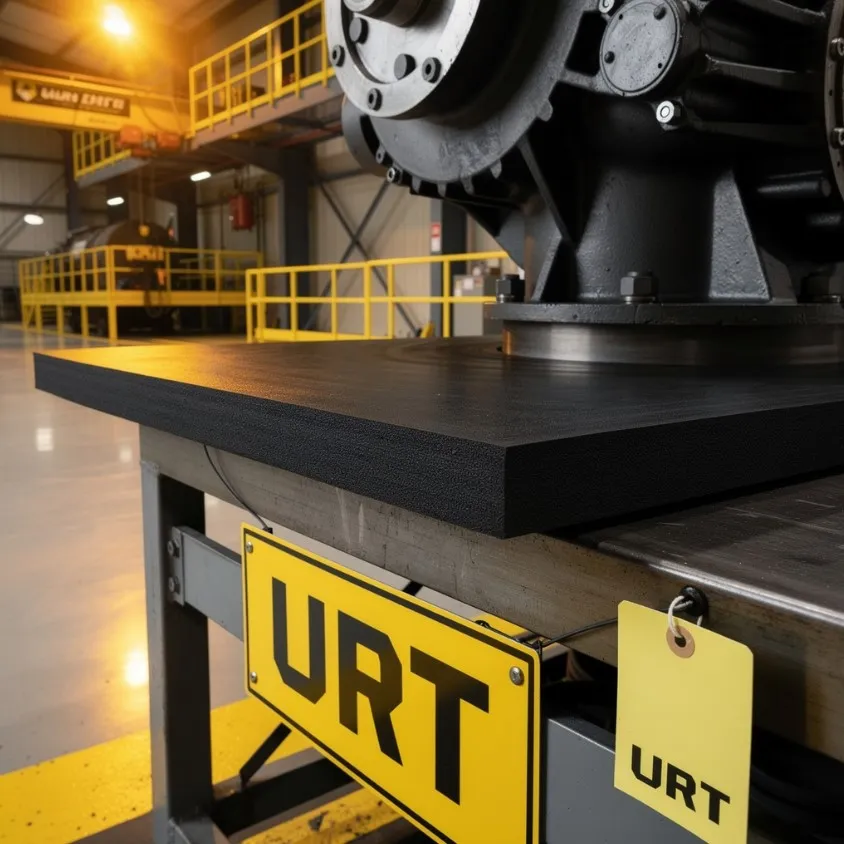

Пористая (губчатая) резина: отличия прессовой технологии от автоклавной

Снабженец берёт «пористую резину 10 мм» по заявке цеха и получает рекламацию: прокладка под кожухом компрессора села за месяц, герметичность ушла. Причина почти всегда одна — перепутали прессовую пластину и автоклавную. Оба материала идут по ТУ 38.105867-90, но различаются по плотности, толщине, поверхности и поведению под нагрузкой. Ниже разбираем, где какая работает и почему ошибка в выборе технологии вулканизации даёт прямой брак узла.

Что такое пористая резина и зачем нужны поры

Пористая (губчатая, ячеистая) резина — вспененный вулканизат на основе каучуков с диспергированным газом, который формирует ячейки внутри массива (ТУ 38.105867-90). По структуре пор материал делят на ячеистый (закрытые поры), губчатый (сообщающиеся) и комбинированный пористый. Поры дают мягкость, низкую плотность и способность компенсировать неплоскостность фланца без перетяжки крепежа.

Назначение материала — уплотнение неответственных стыков, виброизоляция, демпфирование ударов, шумо- и теплоизоляция корпусов. Рабочие среды по ТУ 38.105867-90 — воздух, пыль, брызги воды; допустим контакт с керосином, бензином и смазочными материалами при кратковременной экспозиции. Высокое давление и агрессивные среды пористая резина не держит — для этого ставим монолитные пластины ТМКЩ или МБС.

Прессовая технология: что получаем на выходе

Прессовая пористая пластина выходит из вулканизационного пресса в закрытой пресс-форме под давлением. На поверхности образуется плотная «корочка» — закрытый поверхностный слой, который повышает износостойкость и сопротивление продавливанию. По ТУ 38.105867-90 материал делят на две группы по плотности: I группа 300–550 кг/м³, II группа 510–805 кг/м³.

Где ставим прессовую I группы

• Уплотнения люков и кожухов с переменной нагрузкой на крепёж.
• Амортизирующие прокладки под опоры насосов и компрессоров.
• Виброразвязка в стыках металлоконструкций при отрицательных температурах до –50 °С (ТУ 38.105867-90).
• Прокладки тары и ящиков для тяжёлого инструмента.

Где работает прессовая II группы

II группа — это плотный материал с минимальной пористостью на поверхности и плотностью до 805 кг/м³ (ТУ 38.105867-90). Толщина ограничена 3–12 мм, склейку для увеличения толщины не применяем — теряется монолитность корочки. Берём II группу там, где прокладка работает в режиме частого сжатия и требует ресурс свыше 10 лет.

Автоклавная технология: чем отличается процесс

Автоклавную пластину вулканизируем горячим паром в автоклаве без жёсткой пресс-формы. Из-за свободной вулканизации материал получает равномерную пористость по всему сечению и не имеет плотной корочки — поверхность гладкая, на срезе видна открытая ячеистая структура. Плотность ниже, чем у прессовой: 150–550 кг/м³ по ТУ 38.105867-90, поэтому пластина мягче и эластичнее.

Толщина автоклавной пластины — от 3 до 75 мм, причём свыше 12 мм идёт только в склеенном виде из листов одной марки (ТУ 38.105867-90). Температурный диапазон работы — от –45 °С до +70 °С, по отдельным маркам производитель допускает до +80 °С — конкретный предел уточняйте у инженеров АО «УРТ». Автоклавная пластина даёт максимальную деформативность при минимальном усилии затяжки — это её ключевое преимущество над прессовой.

Сравнение по параметрам ТУ 38.105867-90

Как выбрать технологию под задачу

Логика выбора простая: смотрим на тип нагрузки, требуемую герметичность и температурный режим узла. Если нужен мягкий уплотнитель под слабую затяжку и компенсацию больших зазоров — берём автоклавную пластину. Если узел работает на истирание, имеет открытую кромку или подвергается циклическому сжатию — ставим прессовую с корочкой.

Признаки неправильного выбора

• Прокладка раскрошилась по кромке за 1–2 месяца — поставили автоклавную там, где нужна прессовая II группы.
• Фланец течёт при штатной затяжке — поставили прессовую I группы вместо мягкой автоклавной, корочка не дала пластине обжаться.
• Материал «потёк» при +75 °С — вышли за предел ТУ 38.105867-90, нужен монолитный ТМКЩ.
• Пластина задубела на морозе ниже –50 °С — за пределом ТУ, требуется морозостойкая марка, уточняйте у инженеров АО «УРТ».

Частые вопросы

Можно ли склеить автоклавную пластину 8 мм с прессовой 8 мм для получения толщины 16 мм?

Нет, по ТУ 38.105867-90 склейку выполняем только из листов одной марки и одной группы. Разные технологии дают разную плотность и усадку — клеевой шов разойдётся при первом же сжатии. Для толщин свыше 12 мм заказываем дублированную автоклавную пластину у производителя УРТ.

Что означает маркировка «1 группа автоклавная» на упаковке?

Это указание на технологию вулканизации (автоклав, без пресс-формы) и группу плотности по ТУ 38.105867-90 — 150–550 кг/м³. Маркировка фиксирует диапазон рабочих температур –45…+70 °С и допустимые среды: воздух, пыль, брызги воды. Для контакта с маслом или бензином нужна отдельная марка маслобензостойкой пористой резины — уточняйте у инженеров АО «УРТ».

Какой срок службы у пористой техпластины УРТ?

Гарантийный срок зависит от группы: для прессовой I группы — до 1 года со дня изготовления, для прессовой II группы и автоклавной I группы — до 2 лет. Реальный ресурс в узле при соблюдении температурного режима ТУ 38.105867-90 доходит до 8–10 лет.

Почему пористая резина не держит давление в гидросистеме?

Поры — это газовые ячейки, они сжимаются и теряют объём под напором рабочей жидкости. ТУ 38.105867-90 ограничивает применение средами «воздух, пыль, брызги воды». Для гидравлики ставим монолитные эластомеры (NBR, FKM) по соответствующим ГОСТ — конкретную марку подберут инженеры АО «УРТ».

Чем отличается губчатая резина от ячеистой?

В губчатой резине поры сообщаются между собой, материал впитывает воду и работает как открытая система. В ячеистой поры закрытые, газ изолирован в ячейках — пластина не набирает влагу и держит форму. Прессовая II группы ближе к ячеистой структуре, автоклавная — к губчатой.
