Полиизобутиленовая пластина ПСГ: защита оборудования от кислот и щелочей

Бетонный резервуар, стальной газоход или кирпичная стена реакторного отделения без защитного слоя разрушаются кислотами и щелочами за один производственный цикл. Химически стойкая облицовка из кислотоупорной плитки или замазки сама по себе не решает задачу: облицовка проницаема для паров и растворов, которые постепенно добираются до основания. Роль непроницаемого барьера между агрессивной средой и конструкцией выполняет полиизобутиленовая пластина ПСГ. Она работает как подслой под кислотоупорную облицовку и как самостоятельное покрытие в менее нагруженных узлах.

Состав, нормативная база и форм-факторы

Пластину ПСГ изготавливают на основе синтетического полиизобутилена марки П-200 с технологическими добавками. Материал невулканизированный — это отличает ПСГ от стандартных резиновых техпластин по ГОСТ 7338-90. Невулканизированная основа обеспечивает пластичность при укладке на криволинейные поверхности, но снижает механическую прочность по сравнению с вулканизатами. Основные ТУ на продукцию — ТУ 2543-428-05011868-98 (действующая редакция) и ТУ 38 105 203-87 (более ранняя, встречается в проектной документации советских объектов).

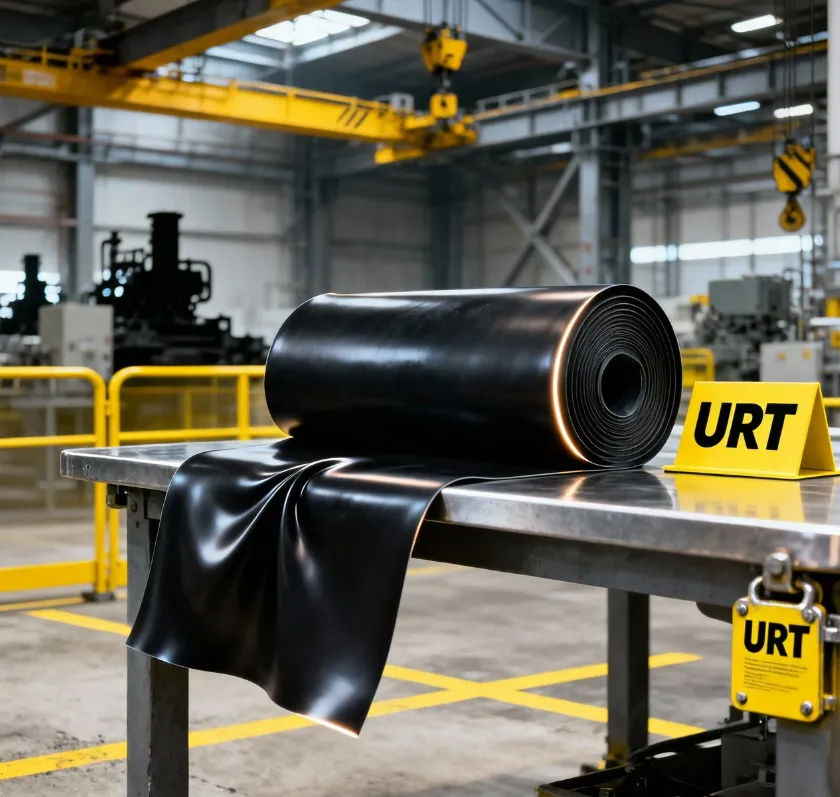

Внешний вид — рулон или лист чёрного цвета с гладкой поверхностью. Рулоны для предотвращения слипания пересыпают тальком или покрывают антиадгезионным составом. Листы и рулоны поставляют в стандартных типоразмерах.

Стандартные размеры и физико-механические показатели

Химическая стойкость: что выдерживает ПСГ и что её разрушает

Полиизобутилен химически инертен к широкому спектру кислот и щелочей. Стойкость к кислотам объясняется отсутствием в молекулярной цепи реакционноспособных групп, а высокое содержание метильных боковых групп формирует плотную неполярную структуру, практически непроницаемую для водных растворов.

Стойкие среды

• Серная кислота: до 80 % концентрации при температуре до 60 °С — стойкая; 80–90 % при 40 °С — ограниченно стойкая; 93 % при 20 °С — ограниченно стойкая (ТУ 2543-428-05011868-98).
• Соляная кислота: до 30 % при 60 °С — стойкая; свыше 30 % при 80 °С — стойкая (ТУ 2543-428-05011868-98).
• Фосфорная кислота: 80 % при 50 °С — стойкая (ТУ 2543-428-05011868-98).
• Азотная кислота: 32 % при 50 °С — стойкая (ТУ 2543-428-05011868-98).
• Гидроксид натрия (NaOH): 50 % при 20 °С — стойкая (ТУ 2543-428-05011868-98).
• Водный раствор аммиака: насыщенный при 50 °С — стойкая (ТУ 2543-428-05011868-98).
• Хлористый кальций: 40 % при 20 °С — стойкая (ТУ 2543-428-05011868-98).
• Вода, влажный пар, большинство солевых растворов, спирты (этиловый, метиловый).

Несовместимые среды (критично)

• Нефтепродукты, бензин, керосин, минеральные масла: полиизобутилен растворяется в углеводородах — контакт с любым нефтепродуктом разрушает защитный слой полностью.
• Ароматические растворители: толуол, ксилол, бензол — ПСГ растворяется.
• Концентрированная серная кислота выше 90 % при повышенной температуре — деградация (ТУ 2543-428-05011868-98).
• Температура выше +70 °С: материал размягчается, теряет форму, защитные свойства снижаются (ТУ 2543-428-05011868-98).
• Ударные и динамические нагрузки: невулканизированный материал не предназначен для механически нагруженных конструкций — только статическое применение.

Типовые схемы химзащиты с применением ПСГ

ПСГ работает в двух ролях: как самостоятельное покрытие и как подслой в многослойной химзащитной системе. Самостоятельное покрытие применяют при умеренной агрессивности среды и отсутствии механических нагрузок на поверхность — например, внутри газоходов, вентиляционных коробов, вытяжных трубопроводов.

В многослойной химзащите ПСГ — первый барьерный слой, который наносят непосредственно на бетонное или металлическое основание. Поверх пластины укладывают кислотоупорную плитку на замазке «Арзамит-5» или фуранфенольных составах. Пластина ПСГ отсекает основание от проникновения агрессивного конденсата, который неизбежно просачивается сквозь швы плитки при перепадах температуры.

• Схема 1 — газоходы и вытяжные трубы: основание (металл/бетон) → клей 88Н → ПСГ 2,5 мм (двойной слой с нахлёстом) → замазка → кислотоупорная плитка.
• Схема 2 — реакционные ёмкости и резервуары: основание → клей 88Н → ПСГ 2,5 мм → замазка «Арзамит-5» → кислотоупорная плитка ГОСТ 961-89.
• Схема 3 — химически стойкие полы: бетонная стяжка → грунтовка → клей 88Н → ПСГ 2,5 мм → замазка → плитка с затиркой швов кислотостойким составом.
• Схема 4 — самостоятельное покрытие газоходов: металл → клей 88Н → ПСГ 2,5 мм в два слоя, швы проварены или перекрыты с нахлёстом 50–70 мм.

Правила монтажа и приклеивания

ПСГ наносят методом холодного приклеивания — без нагрева и без вулканизации. Температура поверхности при монтаже — не ниже +10 °С. Если пластина хранилась при минусовой температуре, её выдерживают при +15…+20 °С не менее 24 часов: холодный невулканизат ломается при разворачивании рулона.

Последовательность укладки

• Основание очищают от пыли, масляных пятен, рыхлых фрагментов. Металл обезжиривают ацетоном или растворителем. Бетон грунтуют совместимым составом.
• На основание и на поверхность пластины наносят клей 88Н или 88-СА двумя слоями с промежуточной выдержкой. Расход клея — около 0,78 кг/м² (уточняйте по конкретному клею у инженеров АО «УРТ»).
• После подсыхания клея до состояния «не липнет к пальцу» прикладывают пластину и прокатывают валиком, начиная с центра к краям. Воздушные пузыри под пластиной — дефект: они становятся очагами отслоения при воздействии агрессивной среды.
• Стыки рулонов перекрывают с нахлёстом 30–40 мм для горизонтальных поверхностей и 50–70 мм для вертикальных. Места нахлёста промазывают клеем дополнительно.
• Угловые переходы (пол–стена, рёбра ёмкости) оклеивают отдельными полосами: цельный лист в углу образует складки и отслаивается.
• После укладки выдерживают 24–48 часов до набора прочности клеевого соединения. Только после этого наносят следующий слой химзащиты.

Сварку стыков горячим воздухом (фен с насадкой 40 мм, температура 200–220 °С) применяют как альтернативу клею на швах при устройстве самостоятельного покрытия. Сварной шов по прочности не уступает основному материалу: нормативная прочность шва — не менее 490,3 Н/м (ТУ 2543-428-05011868-98). При сварке важно не перегреть материал — полиизобутилен при перегреве деградирует и теряет эластичность.

Хранение и срок годности

Рулоны хранят на стеллажах в горизонтальном положении. Укладка навалом в штабель приводит к деформации нижних слоёв. Температура хранения — от −35 до +30 °С. Расстояние до теплоизлучающих приборов (батареи, обогреватели) — не менее 1 м: локальный перегрев вызывает слипание и оплавление поверхности рулона. Прямое солнечное излучение ускоряет старение полиизобутилена (ТУ 2543-428-05011868-98).

• Гарантийный срок хранения — 14 месяцев с даты изготовления (ТУ 2543-428-05011868-98).
• После истечения срока хранения пластину допускают к применению только после контрольных испытаний по показателям прочности и удлинения.
• Хранение без упаковки не допускается — поверхность загрязняется и теряет адгезию к клею.

Частые вопросы

Можно ли применять ПСГ в системах с нефтепродуктами или маслом?

Нет. Полиизобутилен растворяется в углеводородных средах — бензине, дизельном топливе, минеральных маслах, толуоле. Контакт с нефтепродуктами разрушает защитный слой полностью, причём разрушение происходит быстро. Для защиты оборудования в нефтяных средах применяют резину на основе NBR (ГОСТ 7338-90, группа МБС) или FKM — уточняйте у инженеров АО «УРТ».

Чем ТУ 2543-428-05011868-98 отличается от ТУ 38 105 203-87?

ТУ 38 105 203-87 — более ранний стандарт советской разработки. ТУ 2543-428-05011868-98 — его действующая замена с актуализированными требованиями к физико-механическим показателям. На практике характеристики пластин по обоим ТУ идентичны, и в проектной документации нередко указывают оба обозначения через скобку. Для новых объектов в спецификации указывают ТУ 2543-428-05011868-98.

Почему пластина ПСГ отслоилась через несколько месяцев после монтажа?

Основные причины: недостаточная подготовка основания (масляные пятна или пыль нарушают адгезию клея), пропуск промежуточной выдержки клея перед укладкой, укладка при температуре ниже +10 °С, а также воздушные пузыри под пластиной — они становятся очагами отслоения при первом тепловом цикле. Проверьте соответствие клея (88Н, 88-СА или 88-НП) и соблюдение времени открытой выдержки по паспорту клея.

Какую толщину ПСГ выбрать: 1,5 мм или 2,5 мм?

Для подслоя под кислотоупорную плитку и замазку «Арзамит-5» стандартная толщина — 2,5 мм: она обеспечивает нормативную прочность шва не менее 490,3 Н/м и перекрывает неровности основания. Толщину 1,0–1,5 мм применяют для гидроизоляции относительно ровных металлических поверхностей и при укладке на цилиндрических поверхностях малого радиуса, где более толстый материал сложнее плотно прижать.

Совместима ли ПСГ с замазкой «Арзамит-5»?

Да. Нанесение «Арзамит-5» непосредственно на полиизобутиленовую пластину ПСГ — одна из типовых схем химзащиты, прямо упомянутая в нормативной документации. Перед нанесением замазки поверхность пластины обезжиривают и, при необходимости, шероховатят для улучшения адгезии. Конкретную технологическую карту для вашего объекта уточняйте у инженеров АО «УРТ».
