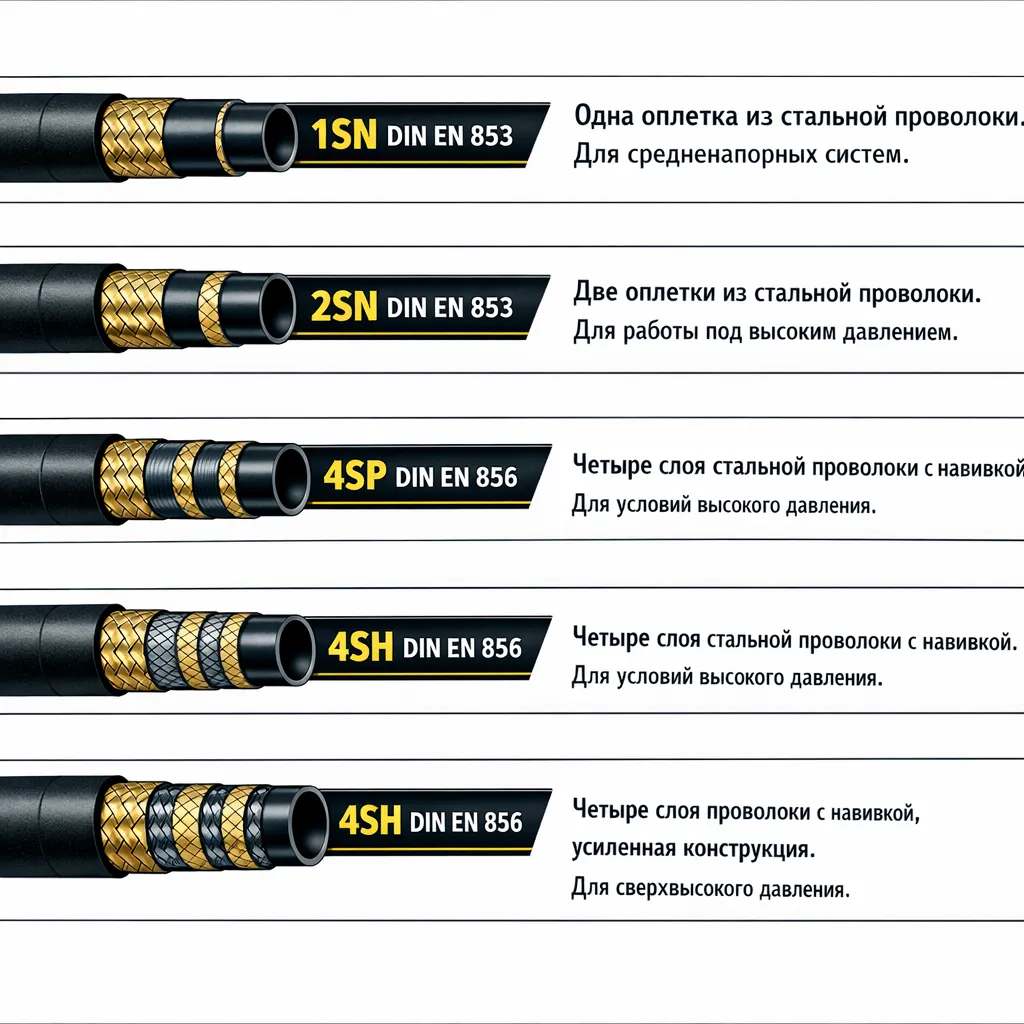

Отличия РВД 1SN, 2SN, 4SP и 4SH

Чем отличаются рукава 1SN, 2SN, 4SP и 4SH? Разбор маркировок

Неправильный подбор типа рукава приводит к разрыву гидролинии на рабочем давлении. Если поставить однослойный шланг 1SN вместо четырехслойного 4SH, резина лопнет при первом гидроударе. Потеря масла обойдется предприятию в десятки тысяч рублей, а простой техники остановит выполнение плана на смену.

Чтобы избежать ошибок при заказе запчастей, механику и снабженцу необходимо понимать расшифровку буквенно-цифровых обозначений. Разберем ключевые отличия маркировок РВД и объясним, для каких узлов подходит каждый класс шлангов.

Как читать маркировку: буквы и цифры EN 853/856

Современная классификация гидравлических рукавов базируется на европейских стандартах DIN EN 853 (оплеточные) и DIN EN 856 (навивочные). Именно эти нормы вытеснили советские ГОСТы на большинстве российских предприятий. Маркировка состоит из цифры и двух латинских букв.

Первая цифра (1, 2 или 4) показывает количество слоев металлического силового каркаса. Чем больше слоев проволоки, тем выше максимальное рабочее давление. Буквы раскрывают технологию изготовления корда:

• S (Steel) — сталь. Означает, что каркас выполнен из стальной проволоки.
• N (Braid) — оплетка. Витки металла перекрещиваются под углом, образуя гибкую сетку.
• P (Spiral) — спиральная навивка. Проволока наматывается параллельными слоями без переплетения.
• H (High pressure) — высокое давление. Обозначает усиленные версии навивочных рукавов для экстремальных нагрузок.

Оплеточные рукава 1SN и 2SN: гибкость и универсальность

Шланги с оплеточным каркасом — самая массовая категория гидравлики. Их используют на тракторах, автомобильных кранах, станках и подъемниках. Различия между 1SN и 2SN заключаются в количестве слоев металлической оплетки и, как следствие, в максимальном рабочем давлении.

Рукав 1SN (EN 853) имеет один слой стальной проволочной оплетки. Он выдерживает относительно невысокие нагрузки (до 165 бар для диаметра 1/2″). Главное преимущество — максимальная гибкость. Минимальный радиус изгиба позволяет устанавливать такие шланги в тесных узлах.

Типовое применение рукавов 1SN:

• Линии слива и обратки гидравлических систем.
• Подключение гидромоторов с низким пиковым давлением.
• Системы смазки и охлаждения двигателей спецтехники.

Рукав 2SN (EN 853) усилен вторым слоем оплетки, нанесенным крест-накрест поверх первого. Рабочее давление возрастает почти вдвое (до 275 бар для того же диаметра). Это базовый стандарт для напорных магистралей большинства гидроцилиндров.

Навивочные рукава 4SP и 4SH: броня для тяжелой техники

Когда оплеточные шланги перестают справляться с нагрузками, в дело вступают навивочные конструкции стандарта EN 856. Вместо переплетения проволока укладывается параллельными спиралями. Такой каркас жестче, зато выдерживает сверхвысокие давления и гидроудары.

Рукав 4SP (EN 856) содержит четыре слоя спиральной навивки. Проволока наматывается под противоположными углами, что компенсирует осевое растяжение шланга под давлением. Рабочее давление достигает 400-420 бар в зависимости от диаметра.

Шланг 4SP применяют на следующих объектах:

• Экскаваторы и погрузчики, работающие с ковшами большой емкости.
• Буровые установки и сваебойные машины.
• Гидравлические прессы металлургических цехов.

Рукав 4SH (EN 856) — максимально усиленная версия навивочных шлангов. Буква H (High pressure) говорит о применении проволоки увеличенного диаметра и специальной высокопрочной резины. Давление достигает 420 бар и выше. Наружный диаметр 4SH толще, чем у 4SP при одинаковом внутреннем проходе.

Сравнительная таблица характеристик

Для наглядности сведем параметры популярных типов шлангов в единую таблицу. Данные приведены для внутреннего диаметра 1/2 дюйма (DN 12), который массово используется на строительной технике.

Таблица: Технические характеристики РВД (диаметр DN 12)

Как выбрать правильный класс шланга

При замене рукава главный механик или снабженец должны опираться на три базовых параметра системы: максимальное рабочее давление в контуре, наличие гидроударов и доступное пространство для монтажа.

Алгоритм подбора выглядит следующим образом:

1. Уточните паспортное давление гидросистемы. Рабочее давление шланга должно быть минимум на 25% выше максимального системного.
2. Оцените характер нагрузок. Если техника работает с гидромолотом или ножницами по металлу, выбирайте навивочные типы (4SP или 4SH).
3. Измерьте радиус изгиба в точке установки. Если пространство ограничено, навивочный рукав физически не получится согнуть без излома корда.

Попытка сэкономить и установить более легкий класс шланга приводит к его быстрому разрушению. Наоборот, использование избыточно прочного рукава там, где хватило бы 1SN, увеличивает вес гидросистемы и затрудняет монтаж без прироста надежности.
