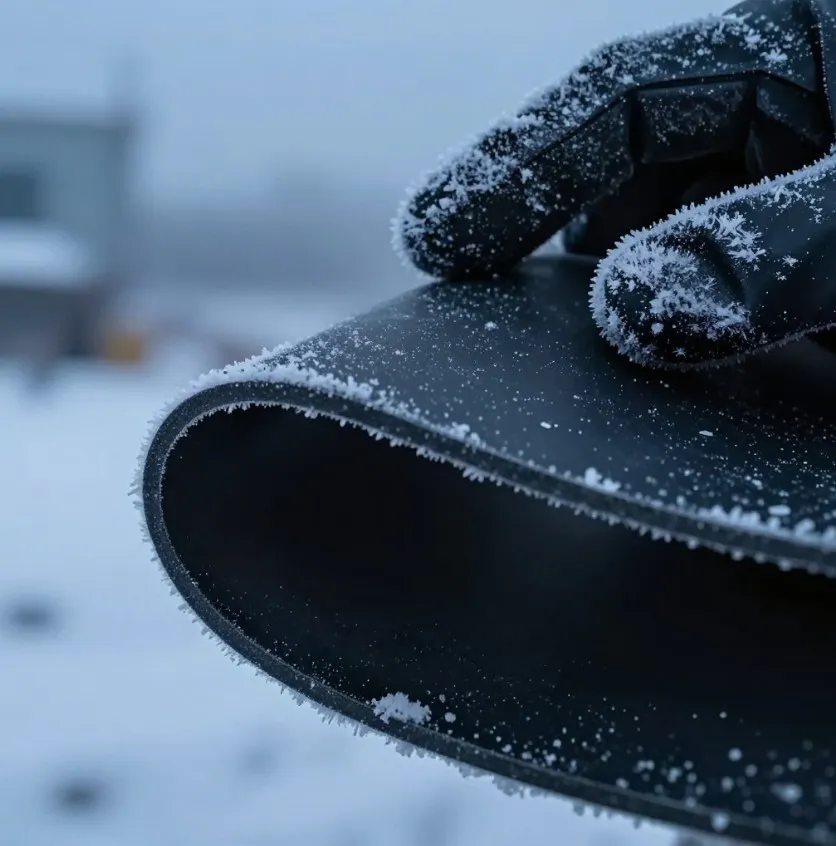

Морозостойкость техпластины: почему резина трескается на морозе и что выбрать для Крайнего Севера

Прокладка ТМКЩ при −40 °С теряет эластичность и трескается при первой попытке демонтажа фланца. Уплотнение, которое отработало летом без замечаний, зимой даёт течь после первого же запуска оборудования. Причина — не дефект материала, а неверный выбор марки: ТМКЩ по ГОСТ 7338-90 рассчитана на минимальную температуру −30 °С. Для Крайнего Севера, где регламентируют температуры до −60 °С, нужны принципиально другие каучуки и рецептуры.

Что происходит с резиной на морозе: физика разрушения

При охлаждении подвижность молекулярных цепей каучука снижается. У каждого каучука есть температура стеклования (Tg) — точка, ниже которой материал теряет эластичность и переходит в стеклообразное состояние. У бутадиен-стирольного каучука СКС (основа ТМКЩ) Tg составляет около −55 °С, но рабочая морозостойкость ограничена −30 °С — задолго до Tg резина теряет эластичность и трескается при деформации.

Ниже температуры стеклования материал ведёт себя как хрупкий пластик: при ударе или изгибе раскалывается без пластической деформации. Именно поэтому прокладки в фланцах, вибропоглощающие пластины под оборудование и уплотнения люков на морозе разрушаются при первом же демонтаже — резину просто сминает, и она трескается по линии изгиба.

Коэффициент морозостойкости — ключевой показатель для Севера

Коэффициент морозостойкости (Км) по ГОСТ 408-78 — отношение деформации образца при заданной отрицательной температуре к деформации при +20 °С. Чем ближе Км к единице, тем меньше материал теряет эластичность на морозе. Для Крайнего Севера в технических условиях задают минимально допустимый Км при рабочей температуре эксплуатации.

• Кm ≥ 0,7 при заданной температуре — материал сохраняет высокую эластичность, пригоден для динамических узлов.
• Кm 0,3–0,7 — материал работоспособен в статических уплотнениях, но при ударе и изгибе возможны трещины.
• Кm < 0,3 — материал на грани стеклования, применение недопустимо без оговорённой производителем рецептуры.

Сравнение марок резины по морозостойкости

Ниже — сводная таблица предельных рабочих температур и коэффициентов морозостойкости для основных марок техпластин и резин, применяемых на Крайнем Севере. Для каждой марки указан конкретный нормативный документ, по которому регламентируется показатель.

Стандартные марки техпластин по ГОСТ 7338-90 — ТМКЩ и МБС — на Крайнем Севере не работают. Для регионов с расчётной температурой до −45 °С применяют АМС (хлоропреновая основа). Для температур ниже −50 °С — EPDM или специальные морозостойкие рецептуры на основе СКМС.

Как выбрать материал под конкретные условия Севера

Выбор зависит от трёх параметров: минимальная рабочая температура (по СП 131.13330.2020), характер нагрузки (статическая или динамическая), контактная среда. Для уплотнений на открытом воздухе критична морозостойкость в сочетании со стойкостью к озону и УФ — здесь EPDM и АМС вне конкуренции.

Узлы и подходящие материалы

• Уплотнения трубопроводов холодного водоснабжения на открытом воздухе: АМС-С или EPDM (рабочий диапазон −45…−50 °С). Стандартная ТМКЩ растрескивается при первом морозном цикле.
• Прокладки фланцев нефтепроводов и нефтепродуктопроводов: МБС не подходит на Севере — её предел −30 °С. Применяют морозостойкий нитрильный каучук специальной рецептуры — уточняйте у инженеров АО «УРТ».
• Уплотнения капотов и узлов спецтехники: EPDM или АМС. Контакт с озоном, УФ и атмосферными осадками — здесь EPDM показывает максимальный срок службы.
• Виброгасящие и амортизирующие подкладки под наружное оборудование: морозостойкие рецептуры на основе СКМС или EPDM. ВЭП по ТУ 2534-002-61734928-2013 работает до −40 °С — для более низких температур уточняйте марку у инженеров АО «УРТ».
• Уплотнения дверей и люков сооружений в неотапливаемых помещениях: силиконовая резина VMQ (до −60 °С). Силикон не теряет эластичность при экстремальных температурах, но не стоек к маслам и нефтепродуктам.
• Уплотнения в системах с агрессивными средами и низкой температурой: сочетание химической и морозостойкости — компромисс. Для разбавленных кислот при −45 °С — АМС; для углеводородов при −40 °С — морозостойкий NBR.

Хранение, монтаж и эксплуатация на морозе

Даже правильно подобранная резина повреждается при неверном монтаже на морозе. Большинство дефектов возникает не во время эксплуатации, а в момент установки прокладки при отрицательной температуре.

• Перед монтажом прокладку выдерживают в тёплом помещении (+15…+20 °С) не менее 24 часов. Холодная резина при изгибе и обжатии трескается даже у морозостойких марок.
• Хранение на открытом воздухе при температуре ниже −30 °С допускается только в герметичной упаковке без перегибов рулона. Изгиб рулона на морозе создаёт трещины по линии перегиба, которые при разворачивании раскрываются.
• Затяжку фланцев на морозе проводят с пониженным усилием — на 10–15 % меньше расчётного, с обязательной контрольной подтяжкой после прогрева системы до рабочей температуры.
• Резинотканевую пластину (тип I по ГОСТ 7338-90) на морозе монтируют только после прогрева: тканевый каркас при низкой температуре теряет гибкость и рвётся при перекосе.

Частые вопросы

Можно ли применять ТМКЩ при разовом понижении температуры до −40 °С?

Если узел в это время не подвергается механической нагрузке и демонтаж не предусмотрен — кратковременное охлаждение допустимо: материал перейдёт в хрупкое состояние и при оттаивании восстановит эластичность. При попытке демонтировать или нагрузить узел при −40 °С прокладка ТМКЩ растрескается. Для регионов с расчётной температурой ниже −30 °С применять ТМКЩ нельзя — нужен АМС или EPDM.

Чем отличаются АМС и EPDM по морозостойкости в реальной эксплуатации?

АМС (хлоропрен) держит до −45 °С при Кm ≥ 0,3, EPDM — до −50 °С при том же коэффициенте (ГОСТ 408-78). EPDM имеет преимущество в стойкости к озону и УФ — для уплотнений, постоянно открытых атмосфере, EPDM служит дольше. АМС хуже EPDM по УФ-стойкости, но имеет более широкий профиль химстойкости в нейтральных средах.

Подходит ли силиконовая резина для уплотнений под маслом на Крайнем Севере?

Нет. Силиконовая резина (VMQ) работает до −60 °С, но не стойка к минеральным маслам и углеводородам — она набухает и теряет уплотняющие свойства. Для масляных сред при низкой температуре применяют морозостойкий нитрильный каучук специальной рецептуры (модифицированный СКН) с расширенным температурным диапазоном — уточняйте у инженеров АО «УРТ».

Как проверить морозостойкость прокладки до установки в узел?

Полевая проверка не заменяет лабораторных испытаний по ГОСТ 408-78, но даёт первичную оценку: образец материала охлаждают до расчётной рабочей температуры (морозильная камера или сухой лёд), затем при этой температуре сгибают на 180° вокруг стержня диаметром 10 мм. Появление трещин по линии перегиба — признак непригодности материала. Для приёмки партии — только сертификат с указанием Кm по ГОСТ 408-78.

Почему даже морозостойкая резина дубеет при длительном хранении на улице?

Длительное воздействие УФ-излучения и озона ускоряет старение резины — поверхностный слой окисляется и теряет эластичность. У АМС и EPDM этот процесс идёт медленнее, чем у ТМКЩ и МБС, но не исключается полностью. Гарантийный срок хранения техпластины по ГОСТ 7338-90 — 2 года в закрытом помещении при температуре от −10 до +25 °С. Хранение на открытом воздухе сокращает срок в несколько раз.
