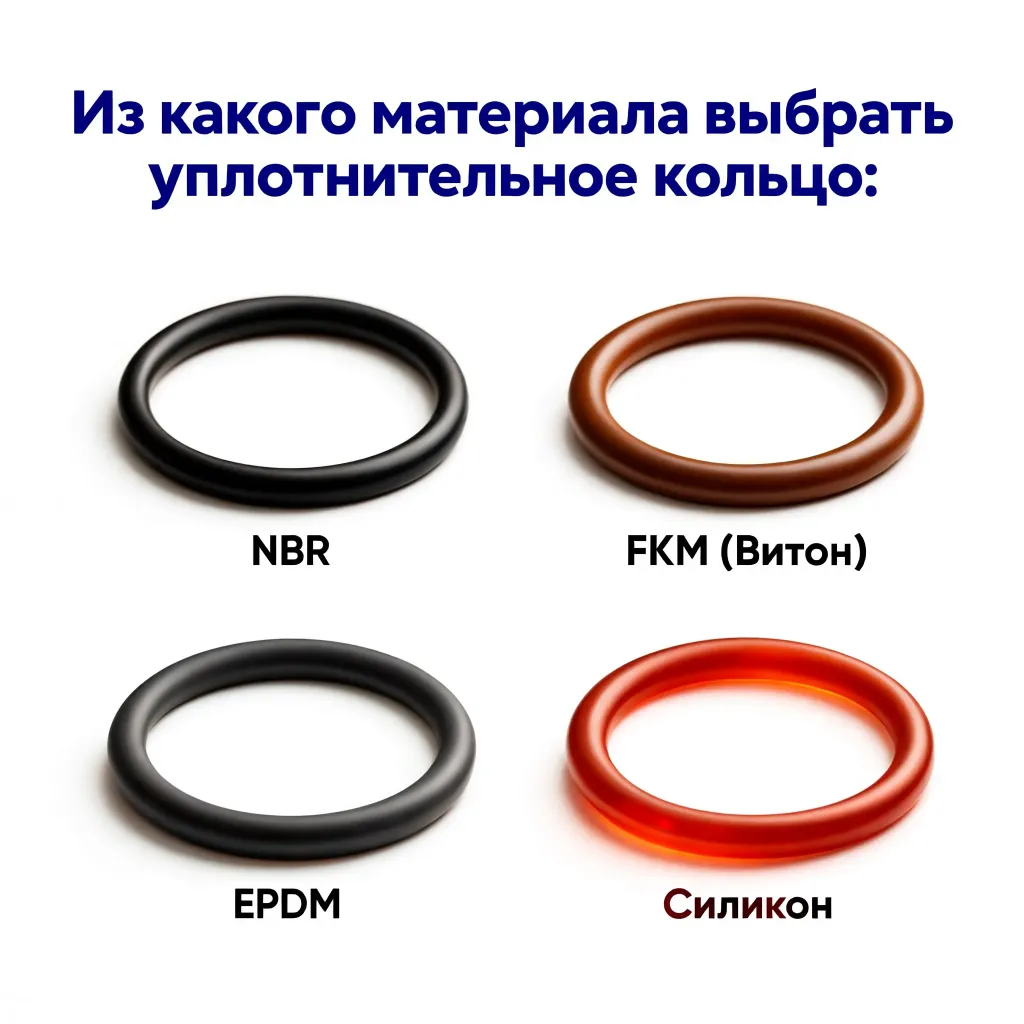

Из какого материала выбрать уплотнительное кольцо: NBR, FKM (Витон), EPDM или Силикон?

Установка резинового кольца стоимостью в десять рублей часто приводит к капитальному ремонту узла ценой в сотни тысяч. Визуально уплотнения одинаковы. Черное кольцо может быть сделано как из дешевого нитрильного каучука, так и из дорогого фторкаучука. Если механик перепутает материал, деталь расплавится, задубеет или растворится в гидравлическом масле за несколько часов.

Определять состав эластомера «на глаз» или по цвету — грубая техническая ошибка. Цветовая маркировка не регламентирована жестко ни одним ГОСТом или ISO. Чтобы система работала надежно, снабженцу и инженеру необходимо знать химические свойства базовых компаундов. Разберем рабочие среды и пределы прочности четырех самых востребованных эластомеров.

Базовые эластомеры для масел: NBR и FKM

В тяжелом машиностроении и станкостроении 90% всех задач закрывают два материала. Они оба отлично работают с нефтепродуктами, но имеют разные температурные пределы. Сравнивая материал уплотнительных колец NBR и FKM, инженер выбирает между стандартными условиями и экстремальными нагрузками.

NBR (Нитрил-бутадиеновый каучук). Это основа стандартной гидравлики и пневматики (соответствует резинам групп 1-3 по ГОСТ 18829-73). Материал отлично держит минеральные гидравлические масла (ВМГЗ, HLP), дизельное топливо и воду. Обладает высокой стойкостью к истиранию в динамических узлах (на штоках цилиндров). Главный минус NBR — узкий температурный коридор (от -30 °C до +100 °C) и быстрое старение под прямыми солнечными лучами (озоном).

FKM (Фторкаучук, торговая марка Viton). Премиальный эластомер для тяжелых условий. Он не разрушается синтетическими маслами, агрессивной химией и кислотами. Фторкаучук выдерживает постоянный нагрев до +200 °C. Это делает его незаменимым для двигателей внутреннего сгорания, горячих насосов и топливной аппаратуры. Стоит FKM в несколько раз дороже нитрила, но полностью окупается за счет ресурса.

Специфичные задачи: EPDM и Силикон

Когда рабочая среда выходит за рамки нефтепродуктов, механики применяют узкоспециализированные компаунды. Ошибка на этом этапе приводит к моментальным авариям. Самые яркие отличия FKM и EPDM кроются в их реакции на минеральные масла.

EPDM (Этиленпропиленовый каучук). Разработан для систем с горячей водой, паром, щелочами и антифризами. Также это единственный материал из четверки, который совместим с тормозными жидкостями на гликолевой основе (DOT 3, DOT 4). Фатальная слабость EPDM — минеральные масла и бензин. Если поставить такое кольцо в масляный гидроцилиндр экскаватора, оно разбухнет в три раза и рассыплется на куски за одни сутки.

Силикон (VMQ). Паспортные кольца силиконовые характеристики указывают на феноменальную термостойкость. Материал сохраняет эластичность от -60 °C до +200 °C. Силикон абсолютно не токсичен, поэтому массово применяется на пищевых производствах и в медицинском оборудовании. Главный недостаток силикона — крайне низкая механическая прочность на разрыв. Его нельзя ставить на подвижные штоки или вращающиеся валы, деталь мгновенно сотрется в порошок.

Сравнительная таблица материалов O-Ring

Для безошибочной закупки деталей мы свели паспортные данные эластомеров в единую таблицу. Данные применимы как к импортным O-Ring, так и к отечественным кольцам по ГОСТ 9833-73.

Таблица: Сравнение материалов уплотнительных колец

Инженерный чек-лист: как сделать выбор

Чтобы не ошибиться при заказе комплектующих, задайте себе три вопроса о гидросистеме. Место установки кольца диктует химический состав сырья.

Определяя, какое кольцо выбрать для гидравлики, опирайтесь на следующие правила:

• Для стандартных гидроцилиндров навесного оборудования (экскаваторы, прессы) закупайте кольца из NBR. Это золотой стандарт отрасли.
• Если узел работает при температурах выше +100 °C или перекачивает агрессивную «синтетику» (например, гидромоторы буровых установок), используйте только FKM (Viton).
• При ремонте тормозных систем техники, радиаторов отопления или контуров с антифризом ставьте уплотнения из EPDM. Проверьте, чтобы в узел не попадала смазка на основе нефти.
• Для неподвижных фланцев, работающих на сильном морозе Крайнего Севера, или для пищевых насосов применяйте Силикон. Обязательно убедитесь, что в узле нет подвижных трущихся частей.
