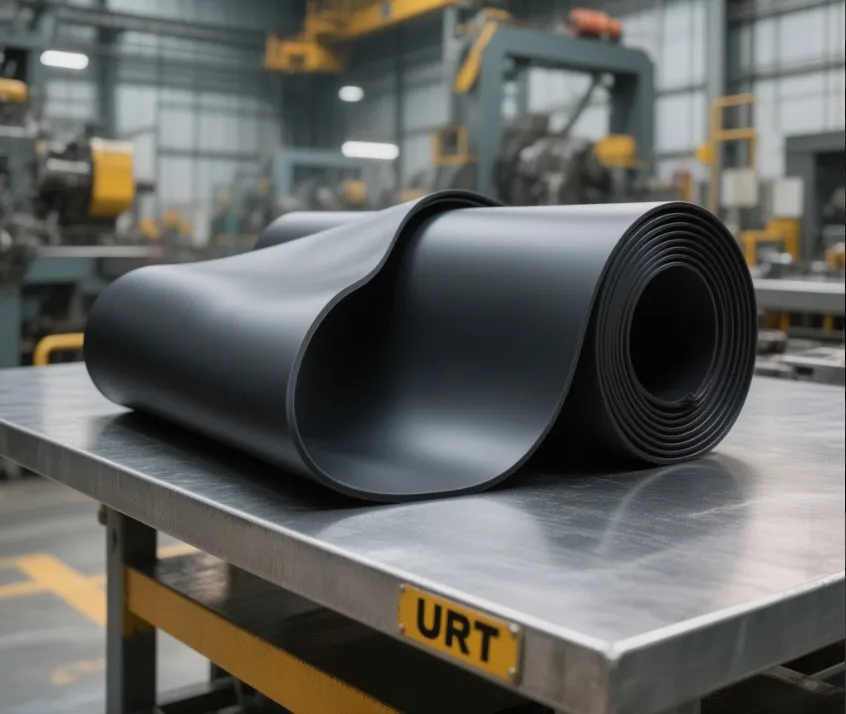

Маслобензостойкая резина: классы стойкости к топливу и выбор материала уплотнения

Уплотнение, которое разрушается через три месяца в топливной системе, — это почти всегда ошибка выбора материала, а не брак изготовления. Углеводородные среды по-разному атакуют эластомер: бензин вызывает набухание, ароматические фракции разрушают матрицу, а биодизель с содержанием эфиров даже агрессивнее классического дизтоплива. Задача снабженца и инженера — понять, какой именно материал держит конкретную среду при конкретной температуре.

Марки и классы по ГОСТ 7338-90

Техпластины маслобензостойкого назначения выпускают по ГОСТ 7338-90 под маркой МБС. Стандарт делит пластины на два класса по рабочему давлению:

• Класс 1 — толщина от 1,0 до 20,0 мм, работа под давлением свыше 0,1 МПа; применяют для уплотнений в нагруженных узлах (ГОСТ 7338-90)
• Класс 2 — толщина от 1,0 до 60,0 мм, давление до 0,1 МПа; подходит для настилов, прокладок, демпферов, антифрикционных подкладок (ГОСТ 7338-90)

По степени твёрдости ГОСТ предусматривает три варианта: М — мягкая, С — средняя, Т — повышенная (ГОСТ 7338-90). Рабочий диапазон температур техпластины МБС — от −30 до +80 °C (ГОСТ 7338-90). При выборе важно учитывать не только марку МБС, но и каучуковую основу: для большинства уплотнений в топливных системах основу составляет нитрильный каучук (NBR / СКЭПТ).

Стойкость к конкретным топливам: что держит каждый материал

Разные топлива — разная степень агрессии к эластомеру. Минеральный бензин и дизтопливо стандартного состава — это алифатические углеводороды; с ними справляется NBR при умеренных температурах. Биодизель (FAME, метиловые эфиры жирных кислот) и топлива с содержанием ароматики выше 40% требуют материала с повышенной химической стойкостью — FKM. Этилированные бензины и топлива с добавками тетраэтилсвинца разрушают NBR быстрее обычного.

Среды, с которыми работает NBR (МБС)

• Минеральные и растительные масла, смазки (ГОСТ 18829-73)
• Дизельное топливо, мазут, бензин неэтилированный
• Алифатические углеводороды: бутан, пропан, керосин
• Горячая вода до +100 °C, солевые растворы, разбавленные кислоты
• Инертные газы, воздух при давлении 0,05–0,4 МПа (ГОСТ 7338-90)
• Гидравлические жидкости на нефтяной основе, хладагенты групп HFA, HFB, HFC (ГОСТ 18829-73)

Среды, которые разрушают NBR

• Ароматические углеводороды: толуол, бензол, ксилол — вызывают сильное набухание
• Этилированный бензин (тетраэтилсвинец) — разрушает матрицу каучука
• Тормозные жидкости DOT на основе гликолевых эфиров — несовместимы с NBR
• Биодизель с содержанием FAME более 20% — уточняйте у инженеров АО «УРТ»
• Кетоны, сложные эфиры, хлорированные углеводороды
• Силиконовые масла и смазки

Сравнительная таблица материалов для топливных сред

Как содержание акрилонитрила влияет на выбор марки NBR

NBR — сополимер бутадиена и акрилонитрила. Содержание акрилонитрила варьируется от 18 до 50%, и от этого напрямую зависят рабочие свойства: чем выше доля акрилонитрила, тем выше стойкость к маслу и топливу, но хуже гибкость при низких температурах.

Стандартная промышленная марка содержит около 34% акрилонитрила — это баланс между маслостойкостью и морозостойкостью до −25…−30 °C. Для уплотнений в топливных системах спецтехники, работающей при температурах ниже −30 °C, выбирают низконитрильные марки (18–26% AN) с морозостойкостью до −40 °C. Если на первом месте стойкость к концентрированным углеводородам — применяют высоконитрильные марки (36–50% AN), но их нижний температурный предел уточняйте у инженеров АО «УРТ».

Частые вопросы

Можно ли использовать МБС-С в системе подачи биодизеля B20?

B20 (20% FAME + 80% дизтопливо) — среда с повышенной агрессивностью к нитрильным каучукам. При концентрации биодизеля до 20% стандартный NBR держит среду при умеренных температурах, однако со временем набухание нарастает. Для постоянной работы в B20 и выше рекомендуют переходить на FKM — уточняйте у инженеров АО «УРТ».

Почему уплотнение из МБС набухло в бензине, хотя марка заявлена как маслобензостойкая?

МБС держит алифатические углеводороды (неэтилированный бензин Аи-92, Аи-95 стандартного состава). Если в топливе высокая доля ароматики (толуол, ксилол) или присутствует этилированная добавка — NBR набухает вне зависимости от маркировки. Прежде чем подбирать прокладку, уточните химический состав топлива у поставщика.

Как расшифровать маркировку «1Ф-I-МБС-С-4 ГОСТ 7338-90»?

1 — класс пластины (давление свыше 0,1 МПа); Ф — формовой способ изготовления; I — тип без тканевой прокладки; МБС — марка (маслобензостойкая); С — средняя твёрдость; 4 — толщина 4 мм (ГОСТ 7338-90). Степень С соответствует диапазону твёрдости по Шору А — уточняйте у инженеров АО «УРТ».

При какой температуре МБС теряет уплотняющие свойства?

Верхний рабочий предел техпластины МБС по ГОСТ 7338-90 — +80 °C. При превышении этой температуры ускоряется окислительное старение каучука и снижается упругость, что ведёт к потере герметичности. Для узлов с температурой среды +80…+200 °C переходят на FKM или специализированные термостойкие марки NBR — уточняйте у инженеров АО «УРТ».

Совместим ли NBR с гидравлическими маслами на синтетической основе?

NBR совместим с минеральными гидравлическими маслами (группы HM, HLP по ГОСТ 17479.3-85). Синтетические основы на базе полиальфаолефинов (PAO) также допустимы. С жидкостями на основе фосфорных эфиров (HFD) и силиконовых масел NBR несовместим — для этих сред выбирают FKM (ГОСТ 18376).
