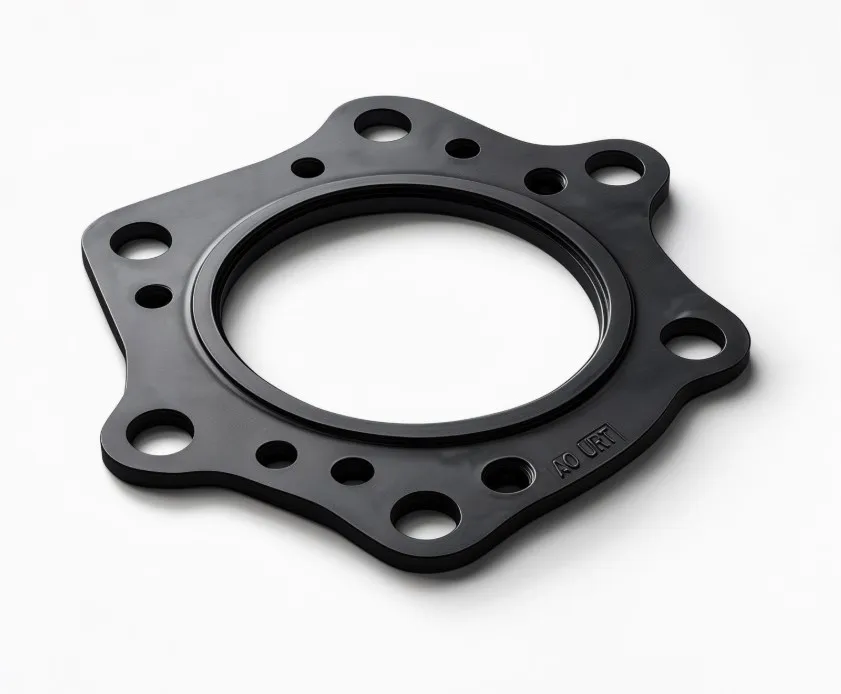

Как вырезать прокладку из паронита: инструменты, радиусы и допуски по ГОСТ 481-80 и ГОСТ 15180-86

Снабженец привёз лист паронита ПОН-Б, механик взял нож — а через неделю фланец потёк по плоскости разъёма. Причина почти всегда одна: прокладку резали «на глаз», без учёта марки паронита, минимального радиуса перемычки и допусков на диаметры. Ниже разбираем, чем резать, какие радиусы держать и какие отклонения допускает ГОСТ 15180-86 на плоские эластичные прокладки из паронита по ГОСТ 481-80. Уточним сразу: ГОСТ 7338-90 регламентирует резинотканевые пластины ТМКЩ и МБС, а не паронит, поэтому на лист паронита его допуски не переносим.

Выбор марки паронита под среду и фланец

Перед резкой механик и снабженец сверяют марку листа со средой и параметрами фланца. ГОСТ 481-80 разделяет паронит на ПОН, ПМБ, ПА, ПЭ и ПК — каждая марка держит свой диапазон сред, давлений и температур. Ошибка на этом шаге обнуляет любую точность реза: прокладка ПОН-Б на маслобензине проживёт считанные смены.

Базовые марки и условия применения

• ПОН-Б — пресная и перегретая вода, насыщенный и перегретый пар, воздух, инертные газы (ГОСТ 481-80).
• ПМБ — нефтепродукты, тяжёлые и лёгкие масла, бензины, керосин, мазут (ГОСТ 481-80).
• ПА — агрессивные среды, армированный паронит для повышенных давлений (ГОСТ 481-80).
• ПЭ — щёлочи концентрацией 300–400 г/дм³, водород, кислород, электролизёры (ГОСТ 481-80).
• ПК — среды с кислотами и окислителями, по согласованию с инженерами АО «УРТ».

Толщина листа и припуск на обжатие

Толщину выбираем по ширине уплотнительной поверхности фланца и шероховатости зеркала. Для гладких фланцев типа «выступ-впадина» по ГОСТ 12815-80 чаще ставим лист 1,0–2,0 мм, для соединений «шип-паз» — 1,5–3,0 мм. Конкретное значение под рабочее давление и Ду уточняйте у инженеров АО «УРТ», когда тип фланца и среда нестандартные.

Инструменты для вырезки: от ножа до вырубного штампа

Инструмент подбираем под тираж и геометрию прокладки. Для разовой замены на ремонте хватает циркульного ножа и набора просечек, для серии АО «УРТ» применяет вырубные штампы и плоттерную резку. Тупой нож рвёт волокна асбеста и каучукового связующего — кромка крошится, прокладка теряет герметичность по торцу.

• Циркульный нож (балеринка) — круглые прокладки и кольца диаметром примерно 20–500 мм при толщине листа до 5 мм.
• Просечки кернёрного типа — отверстия под шпильки, отбиваем киянкой по деревянной подложке.
• Ножницы по парониту усиленные — фигурный контур и подрезка кромки.
• Сапожный нож с прямым лезвием — прямые участки и фаски на листе 1–3 мм.
• Вырубной штамп (матрица + пуансон) — серийная резка, держит допуск стабильнее ручного инструмента.
• Плоттерная (ножевая) резка с ЧПУ — сложные контуры, повторяемость партии.

Подложка и заточка

Под лист кладём твёрдую древесину или техническую резину 4–6 мм — металл «садит» кромку ножа за один проход. Угол заточки лезвия держим в районе 20–25°, для армированного ПА ставим твердосплавный нож. Просечку перетачиваем, как только она перестаёт давать чистый рез на пробном квадрате 50×50 мм.

Радиусы, перемычки и допуски по ГОСТ 15180-86

ГОСТ 15180-86 задаёт ряд условных проходов плоских прокладок от Ду10 до Ду3000 и предельные отклонения наружного и внутреннего диаметров. Для прокладок из паронита по ГОСТ 481-80 и картона действуют поля допусков h15 (наружный) и H15 (внутренний). Эти поля и закладываем в чертёж, а не «свободные» отклонения.

Минимальные радиусы и перемычки

Внутренние углы скругляем, чтобы не получить концентратор разрыва при затяжке. Минимальный радиус скругления привязываем к толщине листа: на практике берём R ≥ толщины прокладки, для армированного ПА — R ≥ 1,5·толщины. Точные значения для нестандартных контуров уточняйте у инженеров АО «УРТ».

Справочная таблица параметров

Порядок работы: от разметки до контроля

Резку ведём в одной координатной базе — сначала фиксируем центр, затем внутренний контур, потом наружный. Такой порядок сохраняет соосность Dвн и Dн в пределах h15/H15 по ГОСТ 15180-86. Если резать наоборот, лист «уводит» при обходе балеринкой, и кольцо получает разностенность.

Этапы вырезки круглой прокладки

• Размечаем центр кернером по чертежу фланца ГОСТ 12815-80.
• Просечкой пробиваем отверстия под шпильки на деревянной подложке.
• Балеринкой режем внутренний диаметр Dвн с полем H15.
• Балеринкой режем наружный диаметр Dн с полем h15.
• Снимаем заусенец сапожным ножом, контролируем ШЦ-I по ГОСТ 166-89.
• Маркируем партию: марка паронита, толщина, Ду, дата.

Частые вопросы

Можно ли применять допуски ГОСТ 7338 к паронитовой прокладке?

Нет. ГОСТ 7338-90 распространяется на пластины резиновые и резинотканевые типа ТМКЩ и МБС. Для паронита берём ГОСТ 481-80 на материал и ГОСТ 15180-86 на размеры и поля допусков плоских прокладок.

Почему прокладку рвёт по перемычке между отверстиями?

Узкая перемычка работает как концентратор напряжений при затяжке шпилек. Перемычку держим не меньше толщины листа, для армированного ПА — не меньше 1,5 толщин; конкретные значения под фланец уточняйте у инженеров АО «УРТ».

Как расшифровать маркировку ПОН-Б 2,0?

ПОН — паронит общего назначения по ГОСТ 481-80, индекс «Б» — исполнение по плотности и составу связующего, цифра 2,0 — номинальная толщина листа в миллиметрах. Полный набор марок и индексов смотрим в таблицах ГОСТ 481-80.

Сколько служит паронитовая прокладка на паропроводе?

Срок зависит от температуры, давления, числа теплосмен и качества затяжки фланца. На насыщенном паре до +450 °C по ГОСТ 481-80 ресурс паронита ПОН-Б ограничен старением связующего; точный регламент замены уточняйте у инженеров АО «УРТ» под конкретный объект.

Можно ли ставить ПМБ на воду и пар?

Не рекомендуется. ПМБ по ГОСТ 481-80 рассчитан на нефтепродукты и масла, на перегретом паре связующее теряет упругость и прокладка течёт. На воду и пар ставим ПОН-Б или ПА по ГОСТ 481-80.
