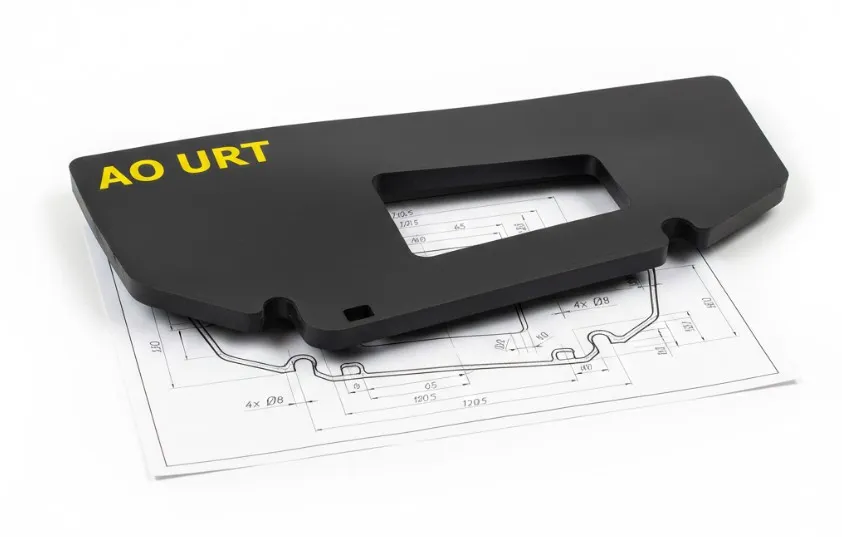

Как изготовить прокладку из техпластины: выбор метода, инструмент, допуски по ГОСТ

Резиновая прокладка — деталь, которую часто делают прямо на месте: взяли лист МБС, вырезали по контуру старой прокладки и поставили в фланец. На практике такой подход без учёта усадки материала, допусков на толщину и правильного выбора инструмента даёт негерметичный стык уже при первом обжатии. Разбираем все этапы — от выбора марки техпластины до контроля готовой детали.

Шаг 1. Выбор марки техпластины под рабочую среду

Прокладка держит ровно ту среду, для которой подходит её материал. Прежде чем резать, определите рабочую среду и температуру в узле — и только после этого берите нужную марку со склада.

• ТМКЩ — вода, кислоты и щёлочи до 20%, инертные газы, воздух; давление до 10,0 МПа (класс 1); диапазон −45…+80 °C (ГОСТ 7338-90)
• МБС — масла, бензин, дизтопливо, алифатические углеводороды; давление до 0,4 МПа (класс 2) или выше (класс 1); диапазон −30…+80 °C (ГОСТ 7338-90)
• Силикон — пар, пищевые среды, высокие температуры до +200 °C (ТУ 2539-010-76503133-2016)
• FKM — агрессивные углеводороды, ароматика, биодизель, температуры до +200 °C (ГОСТ 18376)

Степень твёрдости выбирают по состоянию поверхности фланца: шероховатая или неровная поверхность требует мягкой марки (М, 35–50 ед. Шор А по ГОСТ 263-75) — она лучше заполняет микрорельеф. Притёртые гладкие фланцы допускают среднюю марку (С, 55–65 ед. Шор А по ГОСТ 263-75).

Шаг 2. Определение толщины и учёт усадки

Толщину прокладки берут из конструкторской документации на узел или по образцу старой прокладки. Важно учитывать, что резина при вырубке и после снятия нагрузки даёт упругое восстановление: размер вырубленной детали по контуру оказывается на 0,3–1,5 мм больше размера штампа или шаблона (ГОСТ 7338-90). Дополнительно материал имеет усадку вулканизации 1,5–4% в зависимости от типа каучука — это учитывают при изготовлении штампа, но не при ручной резке.

По ГОСТ 7338-90 допуск на толщину пластины зависит от номинала: при толщине 1–2 мм допуск составляет ±0,2 мм, при 2–4 мм — ±0,3 мм, при 4–8 мм — ±0,5 мм, при 8–16 мм — ±0,8 мм. Перед раскроем измерьте фактическую толщину листа в нескольких точках — отклонение в пределах допуска нормально, но фиксируйте его, чтобы учесть при выборе обжатия фланца.

Шаг 3. Разметка заготовки

Шаблон переносят на поверхность пластины мелом, специальным маркером или острым писчиком. Фломастер на спиртовой основе на маслобензостойкой МБС смывается при контакте с топливом — для разметки деталей, работающих в масляных средах, лучше использовать мел или процарапывание. Отверстия размечают циркулем или прикладывают старую прокладку как трафарет и обводят шилом.

Если прокладка симметричная, разметку проверяют до резки: прикладывают размеченный контур к фланцу и убеждаются, что все отверстия совпадают с болтовыми отверстиями, а внутренний диаметр не перекрывает проходное сечение трубопровода.

Шаг 4. Выбор метода резки и инструмента

При ручной резке нож ведут в один проход без возврата — «пиление» рвёт кромку и даёт неровный срез. Подложку под резку выбирают твёрдую и ровную: фанера, текстолит, торцевая деревянная плита. Металлическая подложка затупляет нож за один проход.

Шаг 5. Вырубка отверстий

Болтовые отверстия вырубают просечками нужного диаметра или сверлят. При сверлении резину прижимают к деревянной подложке и сверлят на малых оборотах — высокая скорость нагревает материал и «залипает» нож сверла. Внутреннее проходное отверстие вырезают циркульным ножом или просечкой большого диаметра. Для нестандартных форм внутренних отверстий — разметка и ручной нож по шаблону.

• Просечку ставят строго перпендикулярно поверхности и бьют молотком одним чётким ударом — серия слабых ударов сминает кромку
• Диаметр просечки берут на 0,5 мм меньше номинала болта — резина после снятия нагрузки восстанавливается и даёт итоговый размер близкий к номинальному
• После вырубки отверстий контролируют совпадение с болтовым кругом фланца, прикладывая прокладку к фланцу вручную

Шаг 6. Контроль готовой прокладки

Готовую прокладку проверяют по трём параметрам: геометрия контура (штангенциркуль или шаблон), толщина в 4–6 точках равномерно по площади (микрометр или толщиномер) и качество кромок — срез должен быть ровным без надрывов и расслоений. Прокладку с надрывом по внутреннему контуру в ответственный узел не ставят: надрыв при затяжке болтов распространяется и нарушает герметичность.

Частые вопросы

Почему прокладка, вырезанная по размеру старой, не встаёт в фланец?

После снятия нагрузки резина восстанавливает форму и увеличивает линейный размер на 0,3–1,5 мм относительно шаблона (ГОСТ 7338-90). Если шаблон снимали с изношенной или обжатой прокладки, её размер уже отличается от проектного. Для точной прокладки шаблон берут с чертежа или с фланца, а не со старой детали.

Можно ли резать техпластину болгаркой или ножовкой?

Ножовка по металлу даёт рваный срез и греет материал — для точных прокладок не подходит. Угловая шлифмашина режет резину, но оставляет оплавленную кромку и выделяет токсичный дым. Для ответственных прокладок — только нож, просечка или плоттер. Ножовку допускают только для черновой грубой резки заготовок под дальнейшую обработку.

Нужно ли смазывать прокладку при установке?

Для фланцев, работающих в водяных и кислотно-щелочных средах (ТМКЩ), смазку не применяют — она загрязняет среду и снижает коэффициент трения при затяжке. Для маслостойких прокладок МБС в масляных системах лёгкая смазка рабочим маслом допустима и облегчает монтаж. Силиконовые прокладки смазывают только силиконовой смазкой — другие составы несовместимы с материалом.

Какой момент затяжки выбрать для резиновой прокладки?

Момент затяжки зависит от материала прокладки, давления в системе и диаметра болтов — универсальной цифры нет. При чрезмерной затяжке резина выдавливается из стыка, при недостаточной — не обеспечивает герметичность. Расчёт момента затяжки для фланцевого соединения с резиновой прокладкой — уточняйте у инженеров АО «УРТ».
