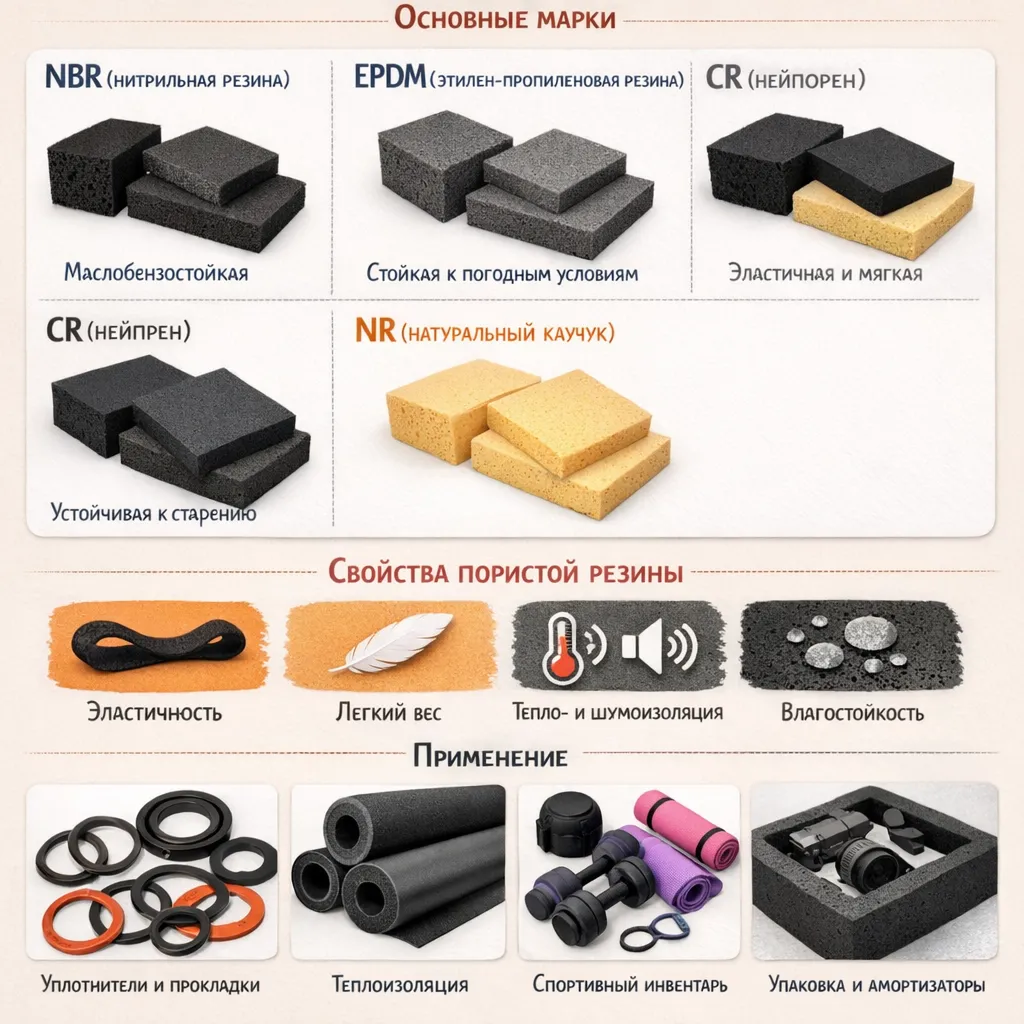

Губчатая (пористая) резина: марки, свойства и применение.

Губчатая резина — это эластичный пористый материал с ячеистой структурой. Используется для уплотнения, виброизоляции, амортизации там, где нужна малая жесткость при высокой упругости. Разбираемся в марках по ГОСТ 19177-2013, сравниваем характеристики и определяем, где какой тип применять.

Что такое губчатая резина и как ее получают

Пористую резину производят из каучука с добавлением порообразователей — веществ, которые при вулканизации выделяют газ. Образуются закрытые или открытые ячейки размером от 0,5 до 5 мм. Чем больше пор — тем мягче материал и выше его способность к сжатию.

Два типа структуры:

• Закрытоячеистая — поры изолированы друг от друга. Материал не впитывает воду, держит форму под нагрузкой. Плотность 200–500 кг/м³.
• Открытоячеистая — поры сообщаются между собой. Материал мягче, лучше поглощает вибрацию, но впитывает влагу. Плотность 100–300 кг/м³.

Для промышленных задач обычно используют закрытоячеистую структуру — она надежнее в эксплуатации и не требует дополнительной защиты от влаги.

Основные марки губчатой резины по ГОСТ 19177-2013

Стандарт регламентирует несколько марок в зависимости от типа каучука и условий применения. Каждая марка имеет свой диапазон рабочих температур и стойкость к средам.

Марка НО (на основе натурального каучука)

Характеристики:

• Температура эксплуатации: от -50°C до +80°C
• Плотность: 250–450 кг/м³
• Твердость: 5–25 единиц по Шору А
• Относительное удлинение при разрыве: не менее 150%
• Сжимаемость: до 50% от исходной толщины

Марка НО — универсальный вариант для уплотнения неагрессивных сред. Не стойкая к маслам и нефтепродуктам. Применяется для прокладок в системах водоснабжения, теплоизоляции труб, антивибрационных подкладок под оборудование.

Марка С (на основе синтетических каучуков)

Характеристики:

• Температура эксплуатации: от -40°C до +100°C
• Плотность: 300–500 кг/м³
• Твердость: 10–30 единиц по Шору А
• Стойкость к озону и атмосферному старению: высокая
• Сжимаемость: до 40%

Синтетическая губчатая резина устойчивее к УФ-излучению и кислороду. Используется на открытом воздухе — уплотнители дверей, люков, кабин техники. Срок службы на улице — до 10 лет против 3–5 лет у натуральной резины.

Марка МБС (маслобензостойкая)

Характеристики:

• Температура эксплуатации: от -30°C до +90°C
• Плотность: 350–500 кг/м³
• Твердость: 15–35 единиц по Шору А
• Набухание в масле ИГП-18 (72 часа, +70°C): не более 25%
• Сжимаемость: до 35%

Основа — нитрильный каучук. Держит контакт с моторными маслами, топливом, гидравлическими жидкостями. Применяется в автомобилестроении, станкостроении, гидравлических системах — там, где обычная пористая резина набухает и разрушается.

Марка Т (теплостойкая)

Характеристики:

• Температура эксплуатации: от -20°C до +150°C
• Плотность: 400–550 кг/м³
• Твердость: 20–40 единиц по Шору А
• Остаточная деформация после сжатия (72 часа, +125°C): не более 30%

Изготавливается из силиконового каучука. Применяется в котельных, теплообменниках, уплотнении печных дверок, прокладках систем отопления. Не теряет эластичность при нагреве, выдерживает кратковременный контакт до +200°C.

Сравнительная таблица марок

Где применяется губчатая резина

В строительстве и ЖКХ:

• Температурные компенсаторы в деформационных швах
• Уплотнители оконных и дверных блоков
• Виброизоляция фундаментов под насосные станции
• Антивибрационные прокладки под компрессоры, вентустановки

В машиностроении:

• Уплотнение кабин спецтехники от пыли и влаги
• Амортизирующие прокладки под двигатели малой мощности
• Звукоизоляция моторных отсеков
• Защитные накладки на металлические поверхности (предотвращение вмятин при погрузке)

В транспорте:

• Уплотнители дверей автобусов, троллейбусов, вагонов
• Антивибрационные коврики в кабинах грузовиков
• Шумоизоляция моторных отсеков легкового транспорта
• Прокладки под рессоры (снижение передачи вибрации на раму)

В энергетике:

• Уплотнение люков трансформаторных подстанций
• Виброизоляция генераторных установок
• Прокладки в системах водяного и парового отопления (марка Т)
• Теплоизоляция фланцевых соединений

Критические ошибки при выборе

Ошибка №1: Использование марки НО в маслонаполненных узлах.
Натуральная резина набухает в маслах на 80–120%. Уплотнение выдавливается из паза, теряет упругость. Для контакта с ГСМ нужна только марка МБС.

Ошибка №2: Применение открытоячеистой структуры на улице.
Открытые поры впитывают воду. При замерзании лед разрывает структуру, материал крошится за один сезон. Для наружного применения — только закрытоячеистая резина марки С.

Ошибка №3: Превышение температурного диапазона.
При +100°C марка НО размягчается, теряет форму. При -60°C становится хрупкой. Проверяйте реальные температуры эксплуатации, добавляйте запас ±10°C.

Ошибка №4: Неправильный расчет степени сжатия.
Пористая резина работает эффективно при сжатии 20–40% от толщины. При сжатии более 50% материал «схлопывается», теряет упругость и не восстанавливается. Закладывайте толщину с коэффициентом 1,5 к требуемой величине сжатия.

Как выбрать толщину и плотность

Для уплотнения зазоров:

• Зазор 2–5 мм → толщина 5–8 мм, плотность 400–500 кг/м³
• Зазор 5–10 мм → толщина 10–15 мм, плотность 300–400 кг/м³
• Зазор более 10 мм → толщина 20–30 мм, плотность 250–350 кг/м³

Для виброизоляции:

• Оборудование до 100 кг → толщина 10–15 мм, плотность 200–300 кг/м³
• Оборудование 100–500 кг → толщина 20–30 мм, плотность 300–400 кг/м³
• Оборудование более 500 кг → толщина 30–50 мм, плотность 400–500 кг/м³

Чем мягче нужна прокладка — тем меньше плотность. Чем выше нагрузка — тем больше толщина и плотность.

Что уточнить при заказе

При согласовании технических условий с поставщиком укажите:

• Марку — НО, С, МБС или Т (не просто «губчатая резина»)
• Плотность — конкретное значение в кг/м³ или диапазон
• Толщину — стандартные значения: 5, 8, 10, 15, 20, 25, 30, 40, 50 мм
• Формат — листы 500×500 мм, 1000×1000 мм или рулоны (ширина обычно 1000, 1200, 1500 мм)
• Тип структуры — закрытоячеистая или открытоячеистая

Запросите паспорт качества с указанием:

• ГОСТ 19177-2013
• Фактической плотности и твердости партии
• Даты изготовления
• Гарантийного срока хранения (обычно 18–24 месяца)

Хранение и монтаж

Условия хранения:

• Температура: от +5°C до +25°C
• Влажность: не более 70%
• Вдали от источников озона (электродвигатели, сварочное оборудование — минимум 2 метра)
• В горизонтальном положении, высота штабеля не более 1 метра
• Защита от прямых солнечных лучей

Правила монтажа:

• Выдержите материал при комнатной температуре 8–12 часов перед раскроем
• Режьте острым ножом или специальными ножницами (тупой инструмент сминает поры по краю)
• Для приклеивания используйте клей на основе полихлоропрена (88-НП, «Момент Резиновый»)
• Не растягивайте материал при укладке — монтируйте без натяжения
• При креплении метизами используйте широкие шайбы (диаметр минимум в 3 раза больше толщины губчатой резины)

Срок службы в зависимости от условий:

• В помещении, без УФ и озона: 8–12 лет
• На открытом воздухе (марка С): 7–10 лет
• При контакте с маслами (марка МБС): 5–7 лет
• При повышенных температурах (марка Т): 4–6 лет

Итого: Губчатая резина — рабочий инструмент для уплотнения и виброизоляции. Выбирайте марку по среде эксплуатации, рассчитывайте толщину под конкретное сжатие, проверяйте сертификаты. Ошибка в выборе марки сокращает срок службы в 3–5 раз и приводит к внеплановым заменам.
