Купить Обр. конус М 30*2,0 (20 мм) в Воронеже

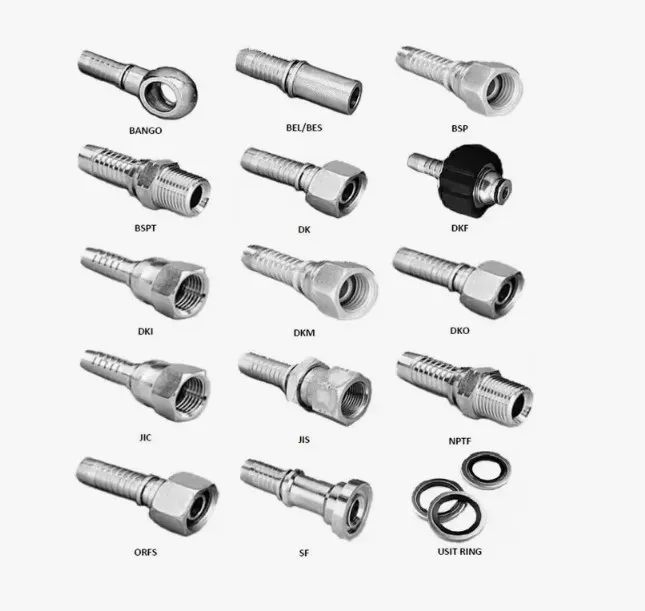

Обжимной конус М30×2,0 — стальная ниппельная часть фитинга для рукавов высокого давления с внутренним диаметром 20 мм. Изделие выполнено по схеме DKI лёгкой серии (L): внутренняя метрическая резьба М30×2,0 с уплотнением по конусу 24°. Купить Обр. конус М 30*2,0 (20 мм) можно для серийной сборки РВД и под индивидуальные партии. Поверхность оцинкована для защиты от коррозии в условиях масляной и водяной среды.

Сфера применения

Ниппель применяется при сборке рукавов высокого давления для гидросистем строительной, дорожной, сельскохозяйственной и промышленной техники: экскаваторов, погрузчиков, бульдозеров, тракторов, кранов, прессов, станков. Присоединение DKI распространено в гидрораспределителях, насосах, гидроцилиндрах и гидромоторах европейского образца, где требуется уплотнение по внутреннему конусу 24°.

Конструкция совместима с ответными штуцерами и переходниками лёгкой серии L по метрической резьбе. Используется в напорных и сливных линиях, при подключении гидроагрегатов к магистралям с маслом, водой или сжатым воздухом.

Как применяется и монтируется

Ниппельная часть надевается на внутреннюю оплётку рукава Ø20 мм и обжимается вместе с муфтой на прессе для РВД с подбором матриц по диаметру обжимки. Перед затяжкой соединения резьбу и конус осматривают на отсутствие забоин, заусенцев и грязи. Затяжку выполняют ключом на штуцере, удерживая ответную часть вторым ключом, до плотного контакта по конусу 24° без перетяга, который может смять уплотнительную поверхность.

Уплотнение здесь работает «металл по металлу» по конусу 24°, поэтому критичны чистота конуса и точное соосное подведение ответного штуцера — резиновые прокладки в этом соединении не применяются.

Стойкость и условия эксплуатации

Фитинг рассчитан на рабочее давление до 25 МПа и температурный диапазон −40…+100 °C. Рабочие среды — минеральные масла, вода, воздух. Цинковое покрытие защищает сталь от атмосферной коррозии и контакта с гидравлическими жидкостями. Не предназначен для агрессивных химических сред, концентрированных кислот и щелочей, а также для пара высоких параметров.

Как выбрать

• Совпадение типа присоединения: DKI, метрическая резьба М30×2,0, конус 24°, серия L.
• Внутренний диаметр рукава — 20 мм (DN20), под который рассчитана ниппельная часть.
• Прямое исполнение (0°) — для линейных участков; для стеснённых компоновок подбирают угловые версии.
• Соответствие ответного штуцера серии L и совместимость с обжимной муфтой выбранного типа РВД.

Поставка

Реализация по всей России юридическим лицам и ИП партиями под сборку РВД и сервисное обслуживание гидравлики. Единица измерения — шт. Оставьте заявку с указанием требуемого количества и параметров рукава — менеджер подготовит коммерческое предложение и поможет подобрать совместимые муфты и ответные штуцеры.
