Купить JIS М 14х1,5 (6 мм) в Волгограде

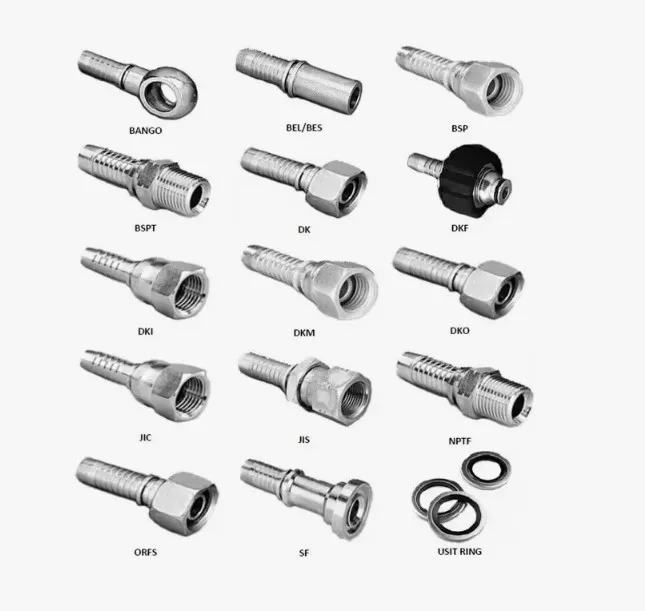

Обжимной фитинг JIS М 14х1,5 (6 мм) — стальное присоединительное изделие для рукавов высокого давления с метрической резьбой по японскому стандарту JIS и уплотнением по конусу 60°. Купить фитинг JIS М 14х1,5 (6 мм) целесообразно при сборке и ремонте РВД с внутренним диаметром 6 мм (DN6, 1/4″) на технике японского и азиатского производства. Маркировка расшифровывается так: M14×1,5 — метрическая резьба номинальным диаметром 14 мм с шагом 1,5 мм; «6 мм» — посадочный внутренний диаметр рукава.

Сфера применения

Фитинг предназначен для опрессовки на гидравлических рукавах в составе систем высокого давления спецтехники: экскаваторов, погрузчиков, бульдозеров, кранов, лесозаготовительной и дорожно-строительной техники марок Komatsu, Hitachi, Kobelco, Sumitomo, Kubota, Hyundai, Doosan и других азиатских производителей. Изделие используется в гидролиниях гидроцилиндров, гидромоторов, распределителей, насосов, рулевого управления и тормозных контуров.

Помимо мобильной техники, присоединение JIS с конусом 60° встречается в стационарном гидрооборудовании азиатского производства — прессах, литьевых машинах, металлообрабатывающих станках, лебёдках и подъёмных механизмах, где требуется герметичное соединение трубопроводов с рабочей средой под давлением.

Как применяется и монтируется

Фитинг устанавливается на конец рукава DN6 и обжимается на гидравлическом прессе с подбором матриц под наружный диаметр муфты и тип армирования рукава. После опрессовки изделие соединяется с ответной частью — портом с внутренней резьбой M14×1,5: ниппель центрируется по конусу 60°, после чего гайка затягивается рожковым ключом до плотного контакта металлических поверхностей. Уплотнение обеспечивается прямым контактом «металл-по-металлу», без применения резиновых колец и герметиков.

Перед монтажом проверяйте соответствие угла развальцовки ответной части: японский стандарт JIS использует конус 60°, который не взаимозаменяем с BSP 60° и не подходит к портам с конусом 24° (DIN) или 37° (JIC).

Стойкость и условия эксплуатации

Стальной корпус с цинковым покрытием обеспечивает защиту от атмосферной коррозии при хранении и в эксплуатации. Изделие совместимо с типовыми рабочими средами гидросистем — минеральными маслами, водой, сжатым воздухом. Для агрессивных химических сред, морской воды и постоянной эксплуатации во влажной среде требуется подбор фитингов из коррозионностойкой стали.

Как выбрать

• Сверьте тип присоединения на ответном порту — резьба M14×1,5 с конусом 60° по JIS, а не BSP или метрика DIN.
• Подбирайте присоединительный размер по внутреннему диаметру рукава — здесь DN6 (1/4″).
• Учитывайте тип армирования рукава (оплётка, навивка) при выборе матриц и параметров обжима.
• При нестандартной конфигурации линии возможна поставка угловых исполнений 45°/90° и переходных вариантов.

Поставка

Отгрузка по всей России юридическим лицам и индивидуальным предпринимателям, партиями под комплектацию РВД и ремонтные нужды автопарков. Единица измерения — шт. Оставьте заявку с указанием количества и сопутствующих позиций — менеджер подготовит коммерческое предложение и поможет с подбором фитингов под конкретные модели рукавов и оборудования.
