Купить Манжета шевронная М 160*180 ГОСТ 22704-77 в Санкт-Петербурге

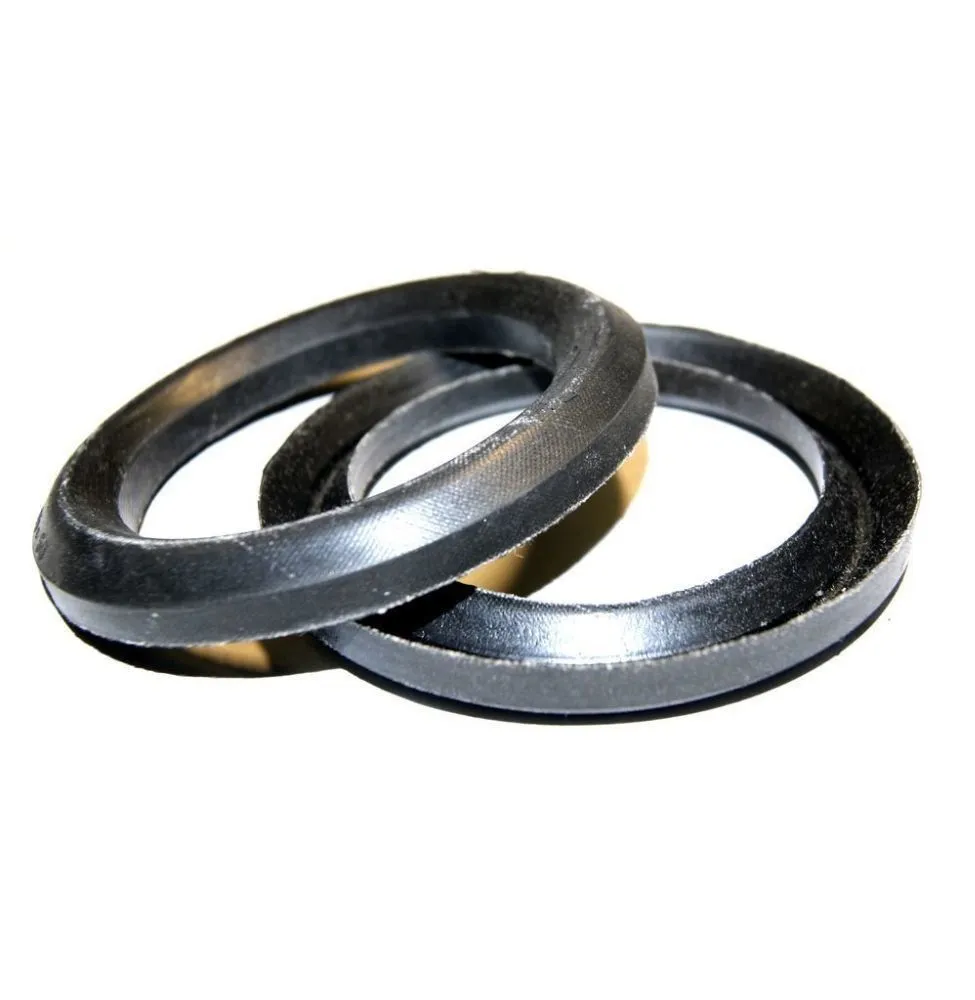

Манжета шевронная М 160*180 ГОСТ 22704-77 — резинотканевое уплотнение V-образного профиля, предназначенное для герметизации штоков и плунжеров гидравлических и пневматических цилиндров. Купить манжету шевронную М 160*180 ГОСТ 22704-77 можно для комплектации новых гидроузлов и замены изношенных уплотнений в составе пакета. Обозначение «М» по стандарту указывает на исполнение для подвижных штоковых соединений, а размеры 160 и 180 мм — внутренний и наружный диаметры посадочных поверхностей.

Сфера применения

Шевронные уплотнения этого типоразмера востребованы в тяжёлом машиностроении, металлургии, нефтегазовом оборудовании, прессовом и кузнечно-штамповочном производстве, дорожно-строительной технике. Изделие устанавливается в гидроцилиндры прессов, гидроприводы станков, домкраты, подъёмные механизмы, гидравлику экскаваторов и буровых установок — везде, где требуется надёжная герметизация подвижного штока при высоких рабочих давлениях.

Рабочий комплект включает опорное кольцо, набор рабочих манжет и нажимное кольцо. Количество шевронов в пакете подбирается по давлению и характеру нагрузки: чем выше давление, тем больше рабочих элементов укладывается в канавку.

Как применяется и монтируется

Перед установкой посадочные поверхности штока и корпуса очищают и смазывают рабочей жидкостью. Пакет собирают строго в проектном порядке: опорное кольцо, затем рабочие манжеты раструбом в сторону уплотняемой среды, сверху — нажимное кольцо. Затяжку крышки сальникового узла выполняют равномерно, без перекоса, обеспечивая лёгкий преднатяг — чрезмерное усилие приводит к перегреву и ускоренному износу резинотканевой основы, недостаточное — к протечкам.

Шевронные пакеты эффективны при возвратно-поступательном движении штока с умеренной скоростью; для вращающихся валов и высокоскоростных узлов их применять не следует.

Стойкость и условия эксплуатации

Резинотканевая основа на маслобензостойкой резине с тканевым армированием обеспечивает работоспособность в среде минеральных масел, гидравлических жидкостей на нефтяной основе, воды и водных эмульсий. Уплотнение не предназначено для агрессивных кислот, щелочей, органических растворителей и сред с высоким содержанием абразива. Для перегретого пара и углеводородных топлив с ароматикой требуется подбор уплотнений из специальных материалов.

Как выбрать

• Сверить посадочные диаметры узла с размерами 160/180 мм и шириной уплотнения по радиусу.
• Подобрать материал и количество шевронов под рабочую среду и давление гидросистемы.
• Проверить соответствие исполнения типу «М» — для штоков и плунжеров (не путать с типом «П» для поршней).
• При нестандартной геометрии узла предусмотреть изготовление пакета по чертежу или техническому заданию.

Поставка

Отгрузка ведётся по всей России юридическим лицам и индивидуальным предпринимателям, партиями под производственные и ремонтные нужды. Единица измерения — шт, комплектация пакета согласуется при оформлении заказа. Оставьте заявку — менеджер подготовит коммерческое предложение, поможет подобрать комплект манжет под параметры вашего гидроузла и согласует условия доставки в ваш регион.
