Купить JIC 3/4 (10 мм) в Ростове-на-Дону

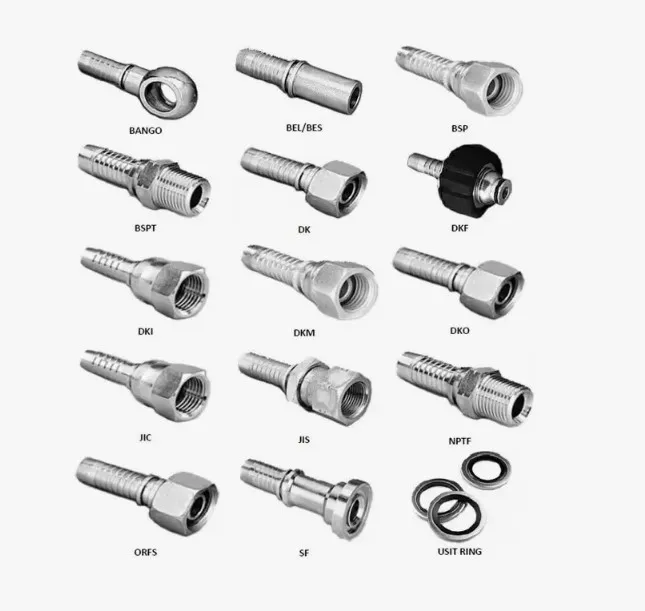

Прямой фитинг JIC 3/4 (10 мм) — концевая арматура для опрессовки рукавов высокого давления с внутренним диаметром 10 мм и условным проходом DN 10. Изделие выполнено из стали с цинковым покрытием, оснащено накидной гайкой с наружной резьбой 3/4-16 UNF и уплотнением по конусу 37° согласно стандарту JIC (SAE J514). Купить JIC 3/4 (10 мм) удобно для комплектации гидравлических линий мобильной и стационарной техники, где требуется надёжное разъёмное соединение без применения резиновых уплотнительных колец.

Сфера применения

Фитинги типа JIC широко используются в гидросистемах строительной и дорожной техники (экскаваторы, погрузчики, бульдозеры, асфальтоукладчики), в сельскохозяйственных машинах (тракторы, комбайны, навесное оборудование), а также в коммунальной и лесозаготовительной технике. Применяются в гидроприводах рулевого управления, рабочих органов, тормозных и опрокидывающих систем, в линиях подачи рабочей жидкости к гидроцилиндрам и распределителям.

В промышленности соединение JIC востребовано на прессах, станках, испытательных стендах, в системах смазки и подачи СОЖ, а также в маслостанциях и компактных гидравлических установках. Прямое исполнение (0°) применяется там, где трасса рукава подходит к ответному штуцеру без изменения направления.

Как применяется и монтируется

Фитинг устанавливается на конец рукава высокого давления методом обжима в специальном прессе с подбором матриц под наружный диаметр муфты и тип РВД. После опрессовки рукав в сборе подключается к ответной части — штуцеру или адаптеру с наружным конусом 37°. Герметизация достигается за счёт прижима внутреннего конуса гайки к ответному конусу штуцера, дополнительные уплотнители не требуются. Затяжка выполняется ключом без чрезмерного усилия — перетяжка приводит к деформации конусной поверхности и потере герметичности.

Соединение JIC 37° совместимо с большинством зарубежных и отечественных гидрокомпонентов с дюймовой резьбой UNF; не путайте с близким по виду стандартом ORFS, где уплотнение реализуется через торцевое кольцо.

Стойкость и условия эксплуатации

Изделие рассчитано на работу с гидравлическими и моторными маслами, дизельным топливом, водой, воздухом и водно-масляными эмульсиями в диапазоне температур от −40 до +100 °C. Цинковое покрытие защищает сталь от атмосферной коррозии при хранении и эксплуатации в условиях повышенной влажности. Для агрессивных химических сред, концентрированных кислот и щелочей стальные фитинги с цинкованием не предназначены — в таких случаях подбирают изделия из нержавеющей стали.

Как выбрать

• Соответствие внутреннего диаметра фитинга (10 мм) проходному сечению рукава и условному проходу системы DN 10.
• Тип резьбы и угол конуса ответной части — 3/4-16 UNF, конус 37° по SAE J514.
• Угол исполнения (прямой, 45°, 90°) под геометрию прокладки трассы РВД.
• Совместимость муфты обжимного типа с конструкцией конкретного рукава и матрицами пресса.

Поставка

Отгрузка осуществляется по всей России юридическим лицам и ИП партиями под комплектацию РВД-сборок и сервисное обслуживание гидравлической техники. Единица измерения — шт. Оставьте заявку с указанием количества и сопутствующих позиций (муфты, рукав, ответные адаптеры) — менеджер подготовит коммерческое предложение и поможет подобрать совместимые компоненты.
