Купить Кольцо опорное КО 200*225 ГОСТ 22704-77 в Ростове-на-Дону

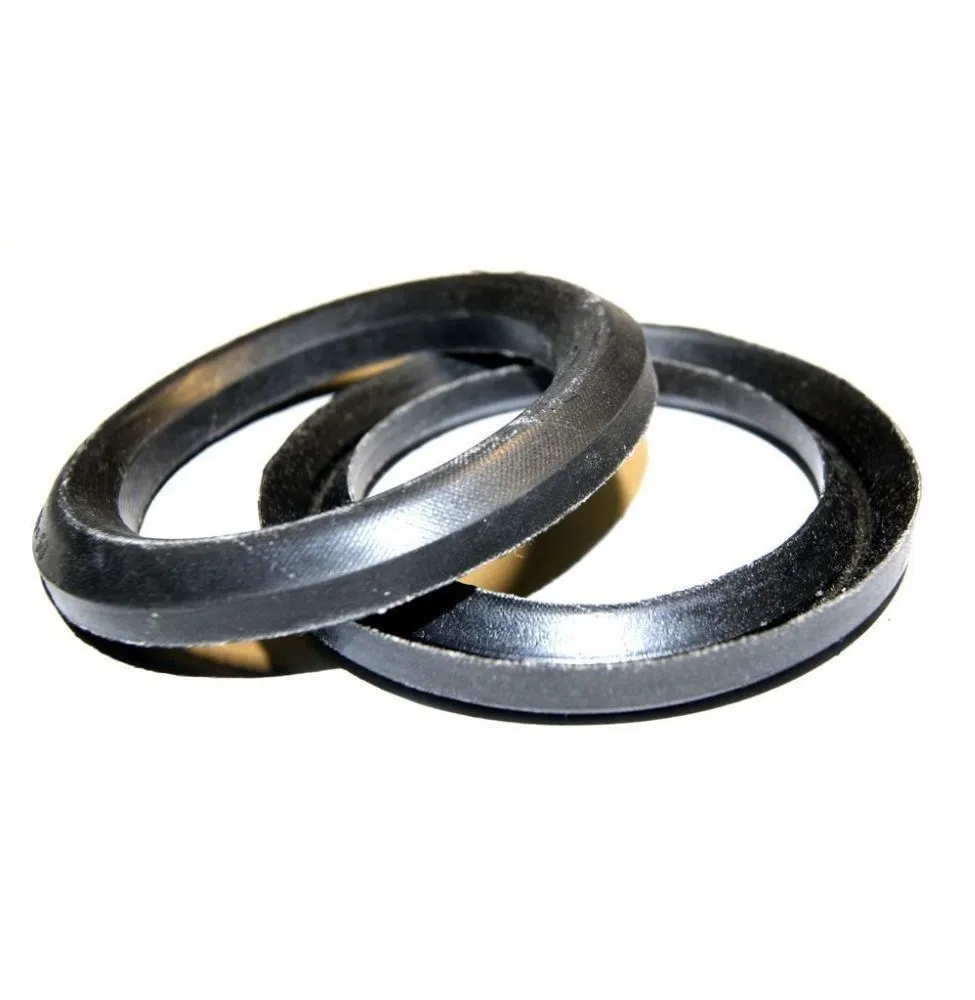

Кольцо опорное КО 200×225 — элемент шевронной манжетной набивки, изготовленный из прорезиненной ткани по ГОСТ 22704-77. Купить кольцо опорное КО 200*225 ГОСТ 22704-77 целесообразно при комплектации новых гидро- и пневмоустройств, а также при ремонте уплотнительных узлов штоков и плунжеров. В обозначении КО 200×225 первая цифра — внутренний диаметр (под шток), вторая — наружный диаметр (под расточку корпуса), а буквы «КО» указывают на тип «кольцо опорное».

В комплекте шевронной набивки опорное кольцо устанавливается в нижней части пакета и воспринимает рабочее давление, передавая его на пакет V-образных манжет и предотвращая их выдавливание в зазор. Профиль изделия — прямоугольный, радиальная толщина стенки 12,5 мм, что соответствует разнице наружного и внутреннего диаметров по стандарту.

Сфера применения

Опорные кольца шевронных уплотнений применяются в машиностроении, металлургии, нефтегазовом и горно-шахтном оборудовании, прессовом и станочном парке, гидравлических приводах строительной и дорожной техники. Типовые узлы — гидроцилиндры одностороннего и двустороннего действия, плунжерные насосы, гидропрессы, домкраты, рулевые механизмы, пневмоцилиндры распределительных устройств.

Изделие работает в составе пакета манжет при возвратно-поступательном движении штока или плунжера, обеспечивая герметизацию по подвижной поверхности при давлениях до 50 МПа и температуре от −60 до +100 °C в средах: масло, вода, воздух.

Как применяется и монтируется

Перед установкой проверяют состояние посадочных поверхностей штока и расточки корпуса, отсутствие задиров и заусенцев, а также соответствие диаметров. Опорное кольцо укладывается первым со стороны рабочего давления, затем последовательно набирается пакет шевронных манжет нужного количества, сверху устанавливается нажимное кольцо. Затяжка нажимной втулки выполняется равномерно, без перекоса; усилие подбирается так, чтобы обеспечить герметичность без избыточного трения по штоку. Резку или подгонку прорезиненной ткани в процессе монтажа не выполняют — изделие используется в заводском исполнении по ГОСТ.

Опорное кольцо рассчитано на работу в маслах, воде и воздухе; применение в агрессивных химических средах, перегретом паре и при температурах вне диапазона −60…+100 °C не предусмотрено.

Стойкость и условия эксплуатации

Прорезиненная ткань устойчива к минеральным маслам и гидравлическим жидкостям на нефтяной основе, к воде и сжатому воздуху. Материал сохраняет прочность каркаса при высоких удельных нагрузках, что важно для опорного элемента, воспринимающего давление пакета. Для контакта с топливами, кислотами, щелочами, агрессивными растворителями и перегретым паром изделие не предназначено — в таких средах подбирают уплотнения из других материалов.

Как выбрать

• Соответствие диаметров: внутренний — по штоку (200 мм), наружный — по расточке корпуса (225 мм).
• Тип кольца в комплекте — опорное (КО), не путать с нажимным (КН) и собственно манжетами.
• Совместимость рабочей среды и температуры с характеристиками прорезиненной ткани.
• Соответствие ГОСТ 22704-77 и возможность поставки полного комплекта шевронной набивки одним заказом.

Поставка

Отгружаем опорные кольца шевронных уплотнений юридическим лицам и ИП по всей России, работаем партиями под нужды производства и ремонтных служб. Единица измерения — шт, бренд — УРТ. Оставьте заявку с указанием типоразмера и требуемого количества — менеджер подготовит коммерческое предложение, поможет подобрать сопутствующие манжеты и нажимные кольца для полной комплектации узла.
