Купить JIC 7/8 (12 мм) в Махачкале

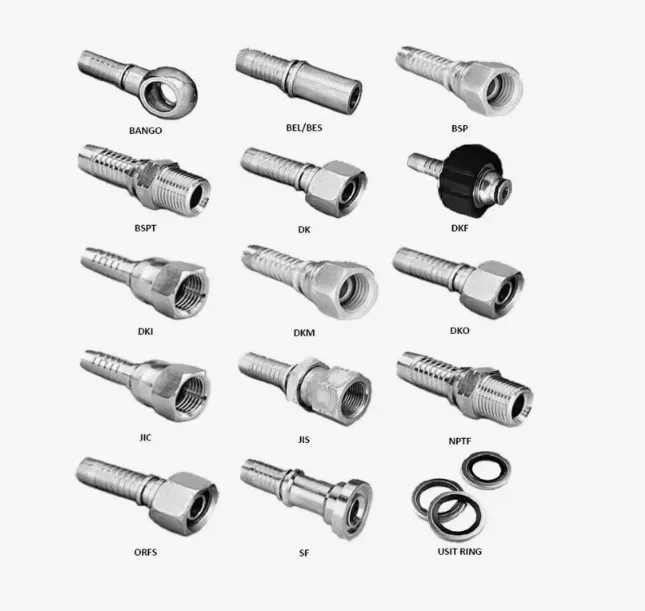

Прямой обжимной фитинг JIC 7/8 (12 мм) предназначен для опрессовки рукавов высокого давления с внутренним диаметром 12 мм (типоразмер DN12) и соединения их с ответными штуцерами JIC. Купить фитинг JIC 7/8 (12 мм) есть смысл при сборке гидравлических линий, где требуется герметичное разъёмное соединение по конусу 37° «металл по металлу». Корпус выполнен из стали с цинковым защитным покрытием, резьба гайки — дюймовая 7/8″-14 UNF, исполнение прямое (0°). Аббревиатура JIC (Joint Industry Council) обозначает стандарт соединений с уплотнением по конусу 37°, широко применяемый в мобильной и стационарной гидравлике.

Сфера применения

Фитинг применяется в гидросистемах спецтехники, сельхозмашин, строительного и дорожного оборудования, металлообрабатывающих станков, прессов и подъёмных механизмов. Соединение JIC востребовано там, где необходима быстрая разборка и повторная сборка контура без замены уплотнений: гидроцилиндры, распределители, насосы, гидромоторы, фильтры и теплообменники.

Изделие используется как концевой элемент рукава высокого давления — между ниппелем-конусом и накидной гайкой формируется герметичный стык с ответным штуцером JIC 7/8″. В пределах одной машины такие соединения объединяют силовые и вспомогательные магистрали, линии слива и управления.

Как применяется и монтируется

Монтаж выполняется в два этапа: на рукав DN12 надевается обжимная муфта, затем устанавливается ниппель фитинга и производится опрессовка на гидравлическом прессе с заданным диаметром обжима по таблице производителя РВД. Готовая сборка соединяется со штуцером: накидная гайка наживляется от руки, после чего затягивается двумя ключами — один удерживает корпус штуцера, второй вращает гайку до нормативного момента. Герметичность достигается контактом конусных поверхностей, дополнительные кольца и герметики не требуются.

Соединение JIC чувствительно к перетяжке и к загрязнению конуса: перед сборкой проверяйте чистоту и отсутствие забоин на конических поверхностях — именно они отвечают за герметичность, а не резьба.

Стойкость и условия эксплуатации

Фитинг рассчитан на работу с минеральными маслами, рабочими жидкостями гидросистем, водой, водными эмульсиями, сжатым воздухом и топливом при температуре от −40 до +100 °C и рабочем давлении до 40 МПа. Стальной корпус с цинкованием обеспечивает стандартную антикоррозионную защиту для условий промышленной эксплуатации. Для агрессивных химических сред, морской воды и контуров с высокой влажностью круглосуточно следует рассматривать исполнения из нержавеющей стали — оцинкованная сталь для таких условий не предназначена.

Как выбрать

• Сопоставьте типоразмер DN рукава и присоединительную резьбу штуцера — для DN12 и резьбы 7/8″-14 UNF подходит данный фитинг.
• Проверьте, что ответная часть соединения выполнена именно по стандарту JIC с конусом 37°, а не по ORFS или BSP — внешне резьбы похожи, но герметичность не обеспечивается.
• Учитывайте рабочее давление контура и характер пульсаций — для DN12 ресурс соединения зависит от корректной опрессовки муфты.
• Для коррозионно-активных сред или пищевых применений запрашивайте альтернативное исполнение материала и покрытия.

Поставка

Продажа по всей России юридическим лицам и ИП, поставка партиями под производственные и ремонтные нужды. Единица измерения — шт. Оставьте заявку с указанием количества и сопутствующих позиций (рукав, муфта, ответные штуцеры) — менеджер подготовит коммерческое предложение и поможет подобрать совместимые компоненты под вашу гидросистему.
