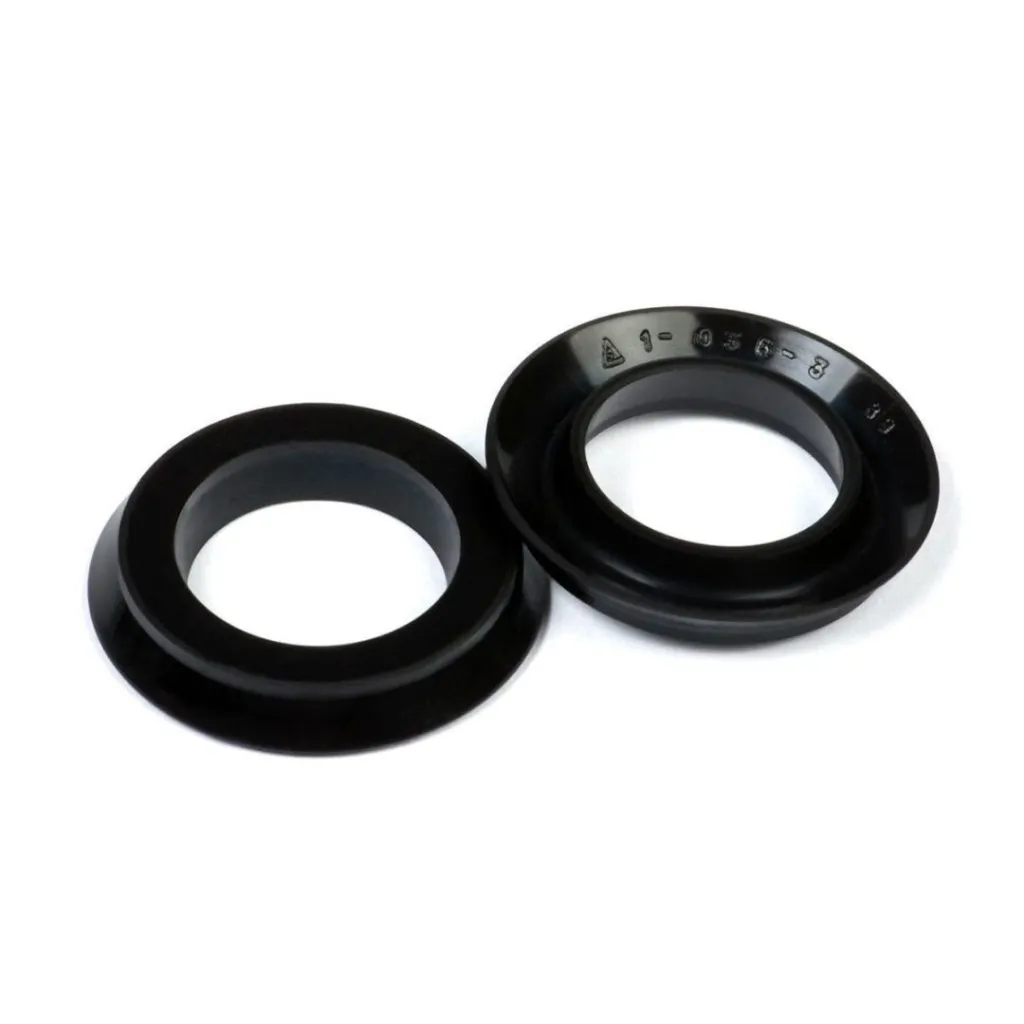

Манжета пневматическая М-250 ГОСТ 6678-53

Манжета пневматическая М-250 ГОСТ 6678-53 — формовое резиновое уплотнение U-образного (углового) сечения с внутренним диаметром 250 мм, изготовленное из бутадиен-нитрильного каучука (БНК). Купить манжету пневматическую М-250 ГОСТ 6678-53 целесообразно для уплотнения подвижных соединений поршней и штоков, работающих на воздухе и инертных газах. Обозначение «М» в маркировке указывает на угловой профиль манжеты по действующему стандарту, цифра 250 — номинальный внутренний диаметр в миллиметрах.

Сфера применения

Уплотнение востребовано в машиностроении, металлургии, нефтегазовой отрасли, на предприятиях химической промышленности и в энергетике — везде, где задействованы пневматические приводы и тормозные системы. Угловые манжеты этого типоразмера устанавливают в пневмоцилиндры технологического оборудования, прессов, манипуляторов, кантователей, в системы управления арматурой, в тормозные камеры подвижного состава и спецтехники.

Изделие работает как односторонний уплотнительный элемент: рабочая кромка прижимается давлением среды к сопрягаемой поверхности, обеспечивая герметичность поршневой группы или штока в цилиндре большого диаметра.

Как применяется и монтируется

Манжету устанавливают рабочей кромкой в сторону уплотняемого давления, в проточку соответствующего профиля. Перед монтажом сопрягаемые поверхности очищают, проверяют на отсутствие задиров и заусенцев, кромки заходных фасок притупляют. Поверхность штока и саму кромку рекомендуется смазать тонким слоем совместимой пневматической смазки. Натягивать резину через острые грани и резьбу без защитной оправки нельзя — это приводит к надрывам кромки и потере герметичности.

Бутадиен-нитрильная резина с твёрдостью 55–70 по Шору А оптимальна для воздуха и инертных газов в диапазоне от –30 до +80 °C; для перегретого пара, концентрированных кислот и озонированных сред этот тип резины не предназначен.

Стойкость и условия эксплуатации

БНК относится к маслобензостойким эластомерам: материал устойчив к минеральным маслам, топливам, алифатическим углеводородам и сохраняет упругость при умеренных отрицательных температурах. Рабочее давление — до 1 МПа. Для агрессивных химических сред, ароматических растворителей, длительного воздействия озона и ультрафиолета следует подбирать манжеты из других групп резин.

Как выбрать

• Соответствие материала рабочей среде — для воздуха и инертных газов подходит БНК;
• Совпадение типоразмера и профиля канавки цилиндра с угловой манжетой М по ГОСТ 6678-53;
• Учёт температурного диапазона и максимального давления в системе;
• Возможность изготовления по чертежу или техническому заданию заказчика при нестандартных условиях.

Поставка

Отгружаем уплотнения по всей России юридическим лицам и индивидуальным предпринимателям, работаем партиями под нужды производств и ремонтных служб, без розницы. Единица измерения — шт. Оставьте заявку с указанием количества и условий эксплуатации — менеджер подготовит коммерческое предложение и поможет подобрать манжету или аналог по вашим параметрам.
