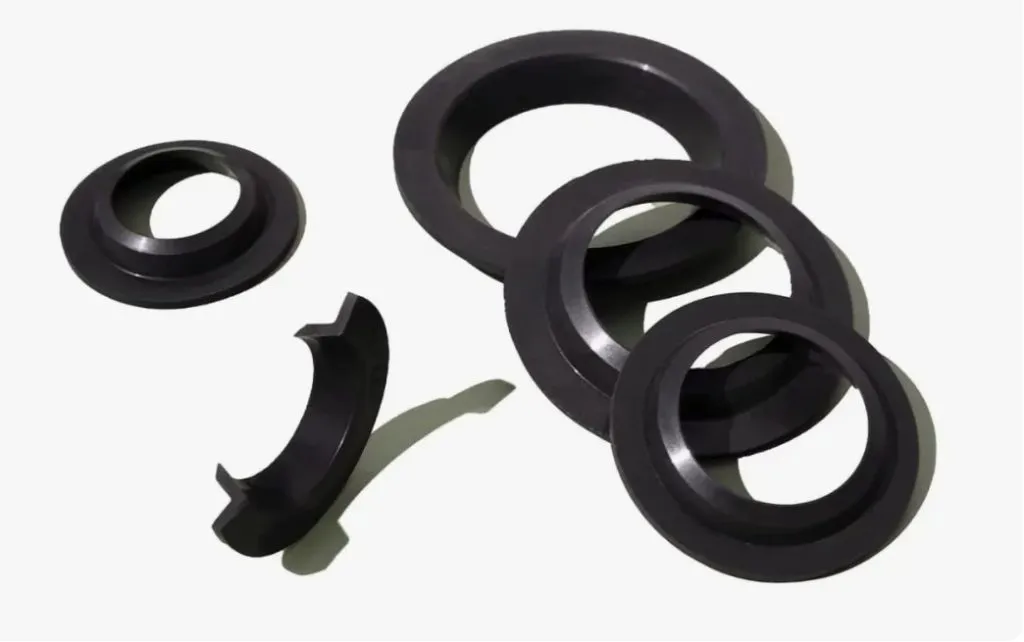

Грязесъёмник 1-40-4 ГОСТ 24811-81

Резиновое уплотнительное кольцо для очистки штока гидроцилиндра диаметром 40 мм, изготовленное по ГОСТ 24811-81. Купить грязесъёмник 1-40-4 ГОСТ 24811-81 целесообразно для защиты штоковых уплотнений гидропривода от попадания пыли, абразива, влаги и продуктов износа извне. В обозначении цифра 1 указывает на бескаркасное исполнение (без металлической арматуры), 40 — номинальный диаметр штока в миллиметрах, 4 — конструктивное исполнение по стандарту.

Сфера применения

Бескаркасные грязесъёмники применяются в гидроприводах станков, гидравлических прессов, кузнечно-прессового оборудования и испытательных стендов, где требуется поддерживать чистоту рабочей жидкости и продлевать ресурс манжет и направляющих втулок. Резиновое кольцо такого типоразмера востребовано в строительной, дорожной и подъёмно-транспортной технике: экскаваторах, погрузчиках, бульдозерах, автокранах, а также в коммунальных и сельскохозяйственных машинах с гидроцилиндрами Ø40 мм.

Изделие монтируется в гидроузлах рулевого управления, выносных опор, стрел и отвалов, где штоки работают в условиях повышенной запылённости и контакта с грунтом. Снимая с поверхности штока загрязнения при обратном ходе, уплотнение предотвращает попадание абразива в полость цилиндра и в основные манжеты.

Как применяется и монтируется

Уплотнение устанавливается в проточку корпуса гидроцилиндра со стороны выхода штока, рабочей кромкой наружу. Перед монтажом канавку и шток очищают, кромки притупляют, а поверхности смазывают рабочей жидкостью для облегчения посадки и предотвращения подворота кромки. Растяжку кольца при надевании на шток выполняют равномерно, без перекручивания и применения острого инструмента; запрессовка ведётся усилием руки или мягкой оправкой.

Бескаркасный грязесъёмник рассчитан на работу с минеральными маслами и водными средами в диапазоне температур от −45 до +80 °C; для агрессивных сред, горячего пара и высоких скоростей скольжения требуется уплотнение из другой группы резин.

Стойкость и условия эксплуатации

Резина по ГОСТ 24811-81 устойчива к минеральным гидравлическим маслам, рабочим жидкостям на нефтяной основе и пресной воде. Кольцо сохраняет эластичность кромки в широком диапазоне температур, выдерживает рабочее давление в полости цилиндра до 32 МПа и скорости скольжения штока до 0,5 м/с. Для контакта с топливами, ароматическими растворителями, концентрированными кислотами и щелочами, а также для пара такие изделия не предназначены — в этих случаях подбирают манжеты из специальных эластомеров.

Как выбрать

• Сверьте диаметр штока и посадочные размеры канавки корпуса с типоразмером 1-40-4.
• Уточните тип рабочей жидкости и температурный режим — они должны соответствовать применимости резины по ГОСТ 24811-81.
• Определите исполнение (бескаркасное «1» или каркасное) исходя из конструкции цилиндра и условий по запылённости.
• При нестандартных требованиях возможно изготовление уплотнений по чертежу или техническому заданию.

Поставка

Отгрузка ведётся по всей России юридическим лицам и индивидуальным предпринимателям, партиями под комплектацию ремонтов и серийного производства, без розничной продажи. Единица измерения — шт. Оставьте заявку с указанием типоразмера и требуемого количества — менеджер подготовит коммерческое предложение и поможет подобрать сопутствующие манжеты и уплотнительные кольца под ваш гидроцилиндр.
